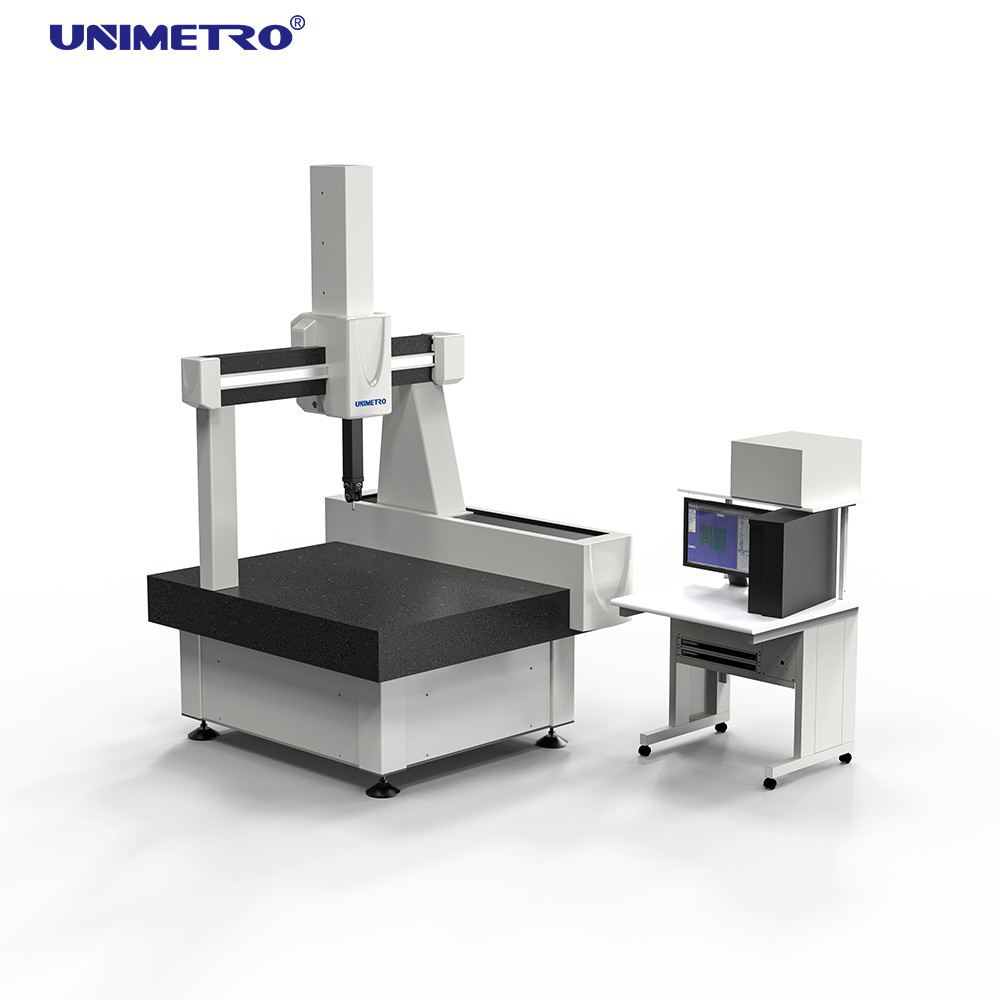

Maszyna do pomiaru współrzędnych typu mostek 3D dla dużych pojazdów silnikowych 220V
Mostek 3D Coordinate Measuring Machine przyjmuje najbardziej uproszczoną konstrukcję i jest najbardziej opłacalną na rynku.Jest szczególnie odpowiedni do wymogów badań produktów obróbki precyzyjnej, takich jak produkty elektroniczne, formy, urządzenia gospodarstwa domowego, małe części samochodowe i małe części lotnicze.
Charakterystyka działania:
Platforma robocza --- Platforma granitowa wysokiej jakości:
Granitowa platforma robocza jest ogólnym wsparciem maszyny pomiarowej 3D, a jej jakość wpływa na ogólną wydajność maszyny.z granituSą one niestresowe, antyrostyczne i antykorozyjne, łatwe w utrzymaniu, niskie współczynniki rozszerzenia termicznego i niewielkie deformacje pod wpływem temperatury.Może skutecznie zmniejszyć wibracje maszyny pomiarowej i poprawić wydajność całej maszyny.
System przesyłowy --- Przesyłka typu tarcia "samopoprawka":
Przesyłka tarcia 3D Coordinate Measuring Machine jest stosowana we wszystkich przesyłkach trójosiowych, a przyjmuje się stabilny system przesyłowy "samopoprawiający odchylenie".System przesyłowy przyjmuje strukturę "stałe + mikro zawieszenie", aby zapewnić, że transmisja jest równoległa do szyny przewodniejJednocześnie może utrzymać stabilność precyzji i stabilność ruchu. ponadto poprawia samoobronę narzędzia maszynowego w przypadku zderzenia i jest bezpieczniejszy w użyciu.
Wskaźnik liniowy RENISHAW --- Wysokiej precyzji linijka sieci:
Ręcznik sieciowy jest ważną częścią układu współrzędnych.Jego jakość i obsługa posprzedażowa mają najlepszą reputację i gwarancję na rynkuWszystkie nasze maszyny używają Renishaw wysokiej precyzji linijki z rozdzielczością od 0,1 μm do 20 nm.
Parametry produktu:
| |
Zakres pomiaru ((mm) |
Dokładność |
| On |
X |
Y |
Z |
MPEE |
MPEp |
| 500 |
500-1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600-1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800-1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Parametry techniczne:
Helium serii 3D Coordinate Measuring Machine jest specjalnie zaprojektowany dla małych i średnich produktów, form, przemysłu produktów elektronicznych i tak dalej.Wielkość może być wybrana zgodnie z potrzebami klientówNasz projekt małych i średnich trójwymiarowych oświetlenia, szybka instalacja, bez fundamentów.
Szczegóły produktu:
Oprogramowanie Rational-DMIS
Rational - DMIS to nowo opracowany, zintegrowany pakiet oprogramowania do pomiarów 3D na dużą skalę.uwzględniający wymagania początkujących użytkowników w zakresie łatwego uczenia się i korzystania z oprogramowania oraz wymagania funkcjonalne użytkowników zaawansowanych w zakresie oprogramowania, co ważniejsze, stał się modelem standaryzacji oprogramowania pomiarowego CMM.
Programy DMIS są zaprojektowane z pełnym i rodzimym jądrem DMIS do wersji 5.0 DMIS, która jest całkowicie inna od tzw. "support DMIS" (jadro nie jest DMIS).Jak wszyscy wiemy, DMIS stał się normą ISO (ISO 22093:2003)
Maszyna pomiarowa 3D System sondy (opcjonalny)
MH20I Głowa ręczna przez RENISHAW ((Ręcznik))
Oś wskazująca A:0°~90° Odległość stopniowa:15°
Oś wskaźnikowa B:±180° Odległość stopniowa:15°
Orientacja pomiaru przestrzennego:168 razy
Powtarzalność pozycyjna: 1,5 mm. Każda oś jest w stopniach 15° z funkcją powtarzania pozycji.
PH20MT Głowy silnikowe sondy firmy RENISHAW
Powtarzalność pozycji: +0,5 μm
Kroki pozycjonowania: Nieograniczone
Oś obrotowa: 360°
Oś kołysania: 0°- 115°
Całkowita liczba pozycji: niezliczona
Temperatura pracy: 10-40°C
PH10T przez RENISHAW
PH10T może być podłączony do dowolnej sondy interfejsowej M8 i przenośnika (maksymalne dozwolone wydłużenie do 300 mm).
Zastosowanie produktu:
3D Coordinate Measuring Machine jest głównie stosowana do pomiaru szaf, ram, biegów, ozdób, biegów robaka, robaków, ostrzy, krzywych, zakrzywionych powierzchni itp.w maszynach, samochodach, lotnictwie,wojskowe, meble, prototypy narzędzi, maszyny i inne małe i średnie części, formy i inne gałęzie przemysłu.
3D Coordinate Measuring Machine może być również stosowana w elektronikach, sprzęcie, tworzywach sztucznych i innych gałęziach przemysłu.w ten sposób wykonując takie zadania jak inspekcja części, pomiar kształtu i kontrola procesu.
Informacje o spółce:
Nasza zaleta
10 lat doświadczenia:
UNIMETRO jest profesjonalnym producentem metrologii z ponad 10 lat doświadczenia.
Produkty, oferuje klientom kompletne rozwiązania pomiarowe o wysokiej dokładności.
Nasza linia produktów:
Z wyłączeniem przyrządów do dokładnego pomiaru, takich jak maszyny do pomiaru widzenia, maszyny do pomiaru współrzędnych i profili
Nasza linia produkcyjna obejmuje również podstawowe komponenty do metrologii optycznej, takie jak VMM one basket controllery, soczewki, system kamer, skale liniowe, VMM i CMM,system oświetlenia itp.- Nie, nie.
Obsługa klienta:
Posiadamy zespół specjalistów w branży metrologii i możliwość oferowania elastycznych rozwiązań pomiarowych dla naszych klientów i
Większość produktów Unimetro jest niezależnie opracowywana, a nasza koncepcja projektowania jest stabilna i modułowa.
To pomoże naszym partnerom zarządzać szczegółami produktów i sprzedaży z minimalizacją kosztów pracy
i kosztów szkolenia personelu.
Unimetro koncentruje się na każdym etapie procesu biznesowego, w tym projektowaniu, produkcji, instalacji i obsłudze posprzedażnej.
Usługa i wskazówki na miejscu:
* 24 godziny online przez telefon, e-mail, WhatsApp, Skype, Youtube, Facebook, itp.
* Stok spot, szybka dostawa
* Usługa posprzedażna
1 rok gwarancji i bezpłatne ulepszenia oprogramowania.
Szkolenie techniczne inżynierów technicznych.
Zapewnienie odpowiednich rozwiązań badawczych.
Sprzęt instalacyjny i instrukcje użytkowania.
