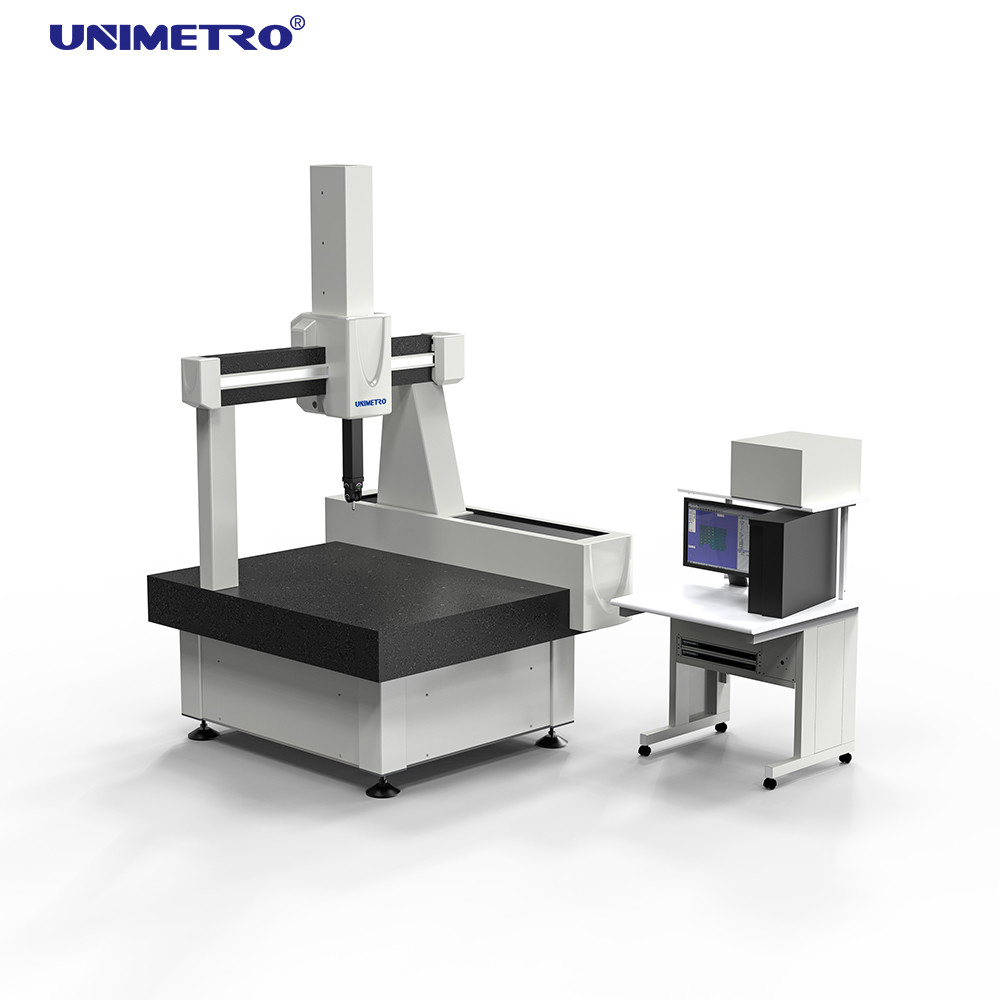

500mm / S półautomatyczna maszyna CMM typu helowego 3D

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE,ISO
Numer modelu: Hel
Minimalne zamówienie: 1
Cena: Discussible
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 3 ~ 5 tygodni
Zasady płatności: T / T
Możliwość Supply: 40
Szczegóły informacji
Nazwa produktu: Współrzędnościowa maszyna pomiarowa CMM Materiał: Marmurowa podstawa
Skala: 600*600*600mm Średnica całkowita: 1350*1580*2680
ciężar maszyny: 1950 kg MPEE: ≤ 1,8+L/300 (μm)
MPEPp: ≤ 2,5 μm Rozdzielczość skali: 0,5um
High Light:

Helium Type 3D CMM Machine

,

Semi Auto 3D CMM Machine

,

500mm / S Współrzędna maszyna pomiarowa 3D


opis produktu



Helium Type 600*600*600mm Precyzyjna maszyna CMM Se-Mi Auto Współrzędnościowa maszyna pomiarowa 3D





Opis

„Hel” charakteryzuje się najwyższą precyzją maszyny, którą w całości opracowało i zaprojektowało UNIMETRO.Każda część jest wybierana ściśle w okresie produkcji i upewnij się, że wszystkie części są idealnie i odpowiednio połączone w okresie montażu.Odbiór maszyn pomiarowych odbywa się zgodnie z normą ISO 10360-2.Stosuje się przy tym dwie standardowe procedury akceptacji.Wszystkie maszyny pomiarowe są mierzone za pomocą ultraprecyzyjnego lasera.Następnie przeprowadzane jest badanie zgodne z normami za pomocą certyfikowanych przez DKD przymiarów stałych, takich jak płytki wzorcowe, płytki kulowe itp.Dlatego maszyna, z której korzystają w końcu klienci, to naprawdę wysoka jakość, wysoka precyzja i niemiecka technologia.





PARAMETRY TECHNICZNE



Obszar pomiarowy Wymiar ogólny Maksymalna waga części
X=610mm, Y=610mm, Z=610mm 1350 X 1580 X 2680 mm 1000 kg
Ciężar maszyny MPEE MPEPp
1950 kg ≤ 1,8+L/300 (μm) ≤ 2,5 μm
Rozdzielczość skali Maksymalna prędkość 3D Maksymalne przyspieszenie 3D
0,5um 500 mm/s 900 mm/s





ZALETY



Wysoka powtarzalność: Jednokierunkowa powtarzalność ∠1μm
Opatentowane podwójne pasywne tłumienie drgań:
CMM jest najczęściej używany w firmie oraz przy innych maszynach i wózku transportowym.Wibracje wpływają na precyzję CMM.Wykonanie specjalnego fundamentu to jedno rozwiązanie, ale będzie to kosztować i sprawiać kłopoty.Nasza współrzędnościowa maszyna pomiarowa ma wsparcie patentowe z podwójnym pasywnym tłumieniem drgań Zintegrowanym bezpośrednio z ramą maszyny.W ten sposób maszyna może być odpowiednio umieszczona blisko miejsca produkcji.W większości przypadków nie jest potrzebna specjalna podstawa dla tej maszyny współrzędnościowej.

Wysokiej jakości granitowy stół roboczy:
Stół roboczy jest podstawą całej CMM, jego jakość ma znaczenie dla wydajności!Nasza CMM jest wykonana z bardzo precyzyjnego, ciężkiego i stabilnego stołu roboczego z naturalnego granitu firmy „Mount TAI”;może to wspierać tłumienie drgań i poprawiać wydajność maszyny współrzędnościowej.

Załączone prowadnice we wszystkich osiach:
Środowisko maszyny współrzędnościowej ma surowe wymagania, ale w pomieszczeniu pomiarowym możliwe są pewne różnice, takie jak temperatura i kurz.Standardowo wszystkie nasze maszyny CNC wyposażone są w dołączone prowadnice.Chroni to prowadnice przed uszkodzeniem, zabrudzeniem i bezpośrednim oddziaływaniem termicznym.Może to zapobiec zewnętrznym zmianom kurzu i temperatury.Jest to ważne przy użytkowaniu w zapylonym środowisku.

Skrzynia biegów z „automatycznym prostowaniem” tarcia:
Nasza współrzędnościowa maszyna pomiarowa wykorzystuje przekładnię cierną i posiada system „automatycznego prostowania” we wszystkich osiach.System transmisyjny wykorzystujący strukturę „stałego + mikrozawieszenia”, aby zapewnić równoległość transmisji do prowadnicy.To sprawia, że ​​maszyna pomiarowa jest w dużej mierze bezobsługowa.

Importowane kluczowe części:
Kluczowe części są najważniejsze dla stabilności maszyny.Tylko najlepszy projekt i najlepsza jakość kluczowych części może zapewnić długotrwałą stabilność CMM.Wszystkie kluczowe części to znane marki (serwosilnik, układ napędowy, układ pneumatyczny itp.).Może to zapewnić najlepszą precyzję i żywotność maszyny współrzędnościowej.

Skala optyczna RENISHAW:
Skala optyczna jest jedną z najważniejszych części CMM;RENISHAW to najlepsza flaga w dziedzinie części do maszyn współrzędnościowych.Ma najlepsze produkty i najlepszą reputację usług!Nasze maszyny współrzędnościowe zawsze wykorzystują skalę optyczną RENISHAW o wysokiej dokładności.Rozdzielczość wynosi 0,05 um.

Prowadnica otaczająca łożyska powietrznego ze wszystkich 4 stron:
Prowadnica łożyska powietrznego wykorzystująca konstrukcję otoczoną z 4 stron!To symbol stabilności i jakości!W naszej współrzędnościowej maszynie pomiarowej każda oś ma wiele regulatorów ciśnienia powietrza w różnych kierunkach i łożyska pneumatyczne, a konstrukcja pierścieniowego łożyska pneumatycznego gwarantuje stabilność instrumentów podczas ruchu.

Technologia małych otworów:
Zużycie powietrza: 150NL/min.Technologia małych otworów, tworzy strefę kondensatu między łożyskiem powietrznym a prowadnicą.Może zrównoważyć niewielkie ciepło pochodzące z tarcia ruchu!Ta technologia poprawia stabilność termiczną CMM i utrzymuje długoterminową stabilność precyzji.

OPROGRAMOWANIE

Rational-DMISRational — DMIS to nowo opracowany zintegrowany pakiet oprogramowania do pomiarów 3D na dużą skalę.Oprócz rozwoju i projektowania oprogramowania studyjnego, które uwzględnia wymagania początkujących w zakresie łatwej nauki i obsługi oprogramowania oraz wymagania funkcjonalne użytkowników wysokiego poziomu dla oprogramowania, co ważniejsze, stało się wzorem dla CMM standaryzacja oprogramowania pomiarowego.Programy Rational DMIS są projektowane z pełnym i natywnym jądrem DMIS aż do wersji 5.0 DMIS, która jest całkowicie różna od tak zwanego „wsparcia DMIS” (jądro nie jest DMIS).Jak wszyscy wiemy, DMIS stał się standardem ISO (ISO 22093:2003)

500mm / S półautomatyczna maszyna CMM typu helowego 3D 0





FUNKCJA SONDY

Głowica sondy: głowica ręczna MH20i firmy RENISHAW
Powtarzalność pozycji Etapy pozycjonowania Oś obrotowa
+0,5 μm 15° +180°
0°- 90° 140 mm 10-40 ℃
1950 kg ≤ 1,8+L/300 (μm) ≤ 2,5 μm
Sonda: moduł TP20 SF; zespół sondy M2
Numer Nazwa Specyfikacje Ilość
A-5004-7585 Pręt przedłużający sondę 10 mm 2
A-5004-7586 Pręt przedłużający sondę 20mm 1
A-5000-7806 Sonda kulkowa Φ1×10mm 1
A-5000-3603 Sonda kulkowa Φ1×20mm 2
A-5000-3604 Sonda kulkowa Φ1×10mm 2
A-5000-4161 Sonda kulkowa Φ1×20mm 1
A-5000-2285 Sonda kulkowa Φ1×50mm 1
  Klucz do sondy   2
Całkowity: 8 Typ   12 szt
