| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE |
| Numer modelu: | HISKANNER |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Skrzynka z drewna |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 3 miesięcznie |
| Głębokość pola: | 50mm | <i>Min.</i> <b>min.</b> <i>laser width</i> <b>szerokość lasera</b>: | 40mm |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>laser width</i> <b>szerokość lasera</b>: | 50mm | Standardowa odległość robocza: | 115 mm |
| Sanning gęstość pojedynczej linii: | 768 punktów/linię | Skanowanie prędkości pomiaru: | 10752 punktów/sek |
| Skanowanie dokładności pomiaru: | 25 um | <i>Scanning measuring min.</i> <b>Pomiar skanujący min.</b> <i>points distance</i> <b>odległość punk: | 0,06 mm |

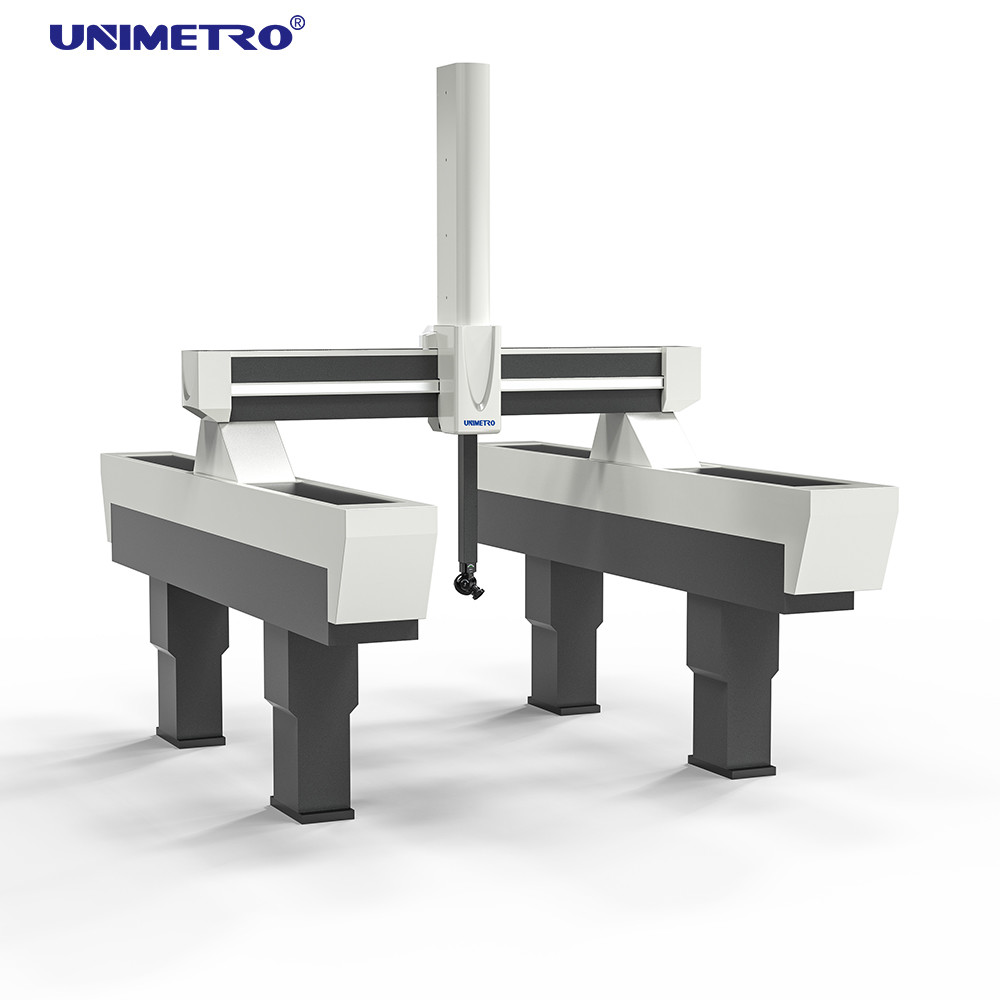

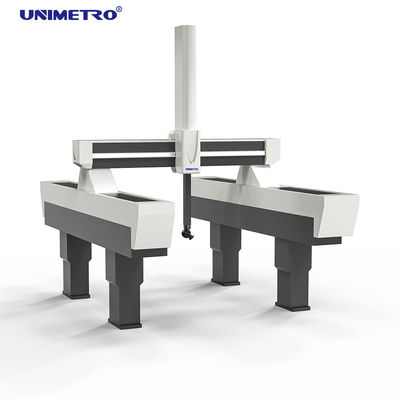

| Podkreślić: | Współrzędnościowa maszyna pomiarowa,optyczna maszyna do pomiaru współrzędnych |
||
W porównaniu z tradycyjnym pomiarem obrazu 2D, nasze systemy pomiaru obrazu 3D mogą mierzyć kontury krawędzi 3D i cechy 3D, co stanowi rewolucyjny rozwój w technologii pomiaru konturów.
Skaner laserowy LSP50 oblicza punkty krawędziowe obiektów poprzez przecięcie konturów obrazu 2D i linii lasera rzutowanych na obiekt. Jak pokazano w przykładowych aplikacjach, oprogramowanie wykrywa krawędzie obrazu okręgów poprzez zaawansowane przetwarzanie obrazu, podczas gdy środek linii lasera przecina się z okręgiem, tworząc precyzyjne punkty pomiarowe P i Q.
| Parametr | Wartość | Parametr | Wartość |
|---|---|---|---|
| Waga | 390g | Skanowanie prędkości pomiaru | 10752 punktów/sek |
| Wymiary | 145×110×45mm | Prędkość pomiaru obrazu 3D | 1 raz/sek |
| Adapter | M8, PAA1 | Skanowanie dokładności pomiaru | 25 µm |
| Głębia ostrości | 50mm | Dokładność pomiaru obrazu 3D | 20 μm (wyraźny kontur krawędzi) |
| Minimalna szerokość lasera | 0mm | Skanowanie min. odległość punktów | 0,06 mm |
| Maksymalna szerokość lasera | 50mm | Poziom lasera | Poziom 2 (Widoczne światło czerwone) |
| Standardowa odległość robocza | 115mm | Długość fali lasera | 650nm |
| Skanowanie gęstości pojedynczej linii | 768 punktów/linię | Temperatura pracy | 10-40°C |
Użytkownicy mogą uzyskać wyraźne i dokładne dane krawędzi dzięki funkcji pomiaru obrazu 3D, zapewniając wiarygodne dane dla procesów inżynierii odwrotnej. Łącząc pomiar obrazu 3D z funkcjami skanowania laserowego, można skutecznie uchwycić pełne informacje o krzywiznach, dane o krawędziach i dane o cechach otworów.
