| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE |
| Numer modelu: | ON |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Futerał drewniany |
| Czas dostawy: | 20 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 miesięcznie |
| Napięcie zasilania: | 220 V | Ciśnienie powietrza: | 0,7-1,0MPA |
|---|---|---|---|
| Dokładność filtru: | 0,3 um | Dopływ powietrza: | 0,12-0,45m³/min |
| Temperatura pracy: | 18-22°C | Godzinowy cykl temperatury: | 1°C/H |
| Maksymalne przyspieszenie 3D: | 900 mm/s | Maksymalna prędkość 3D: | 520 mm/s |
| Podkreślić: | Maszyna do pomiaru 3D przemysłu form,maszyna do pomiaru 3D o rozdzielczości 0,1 um |
||

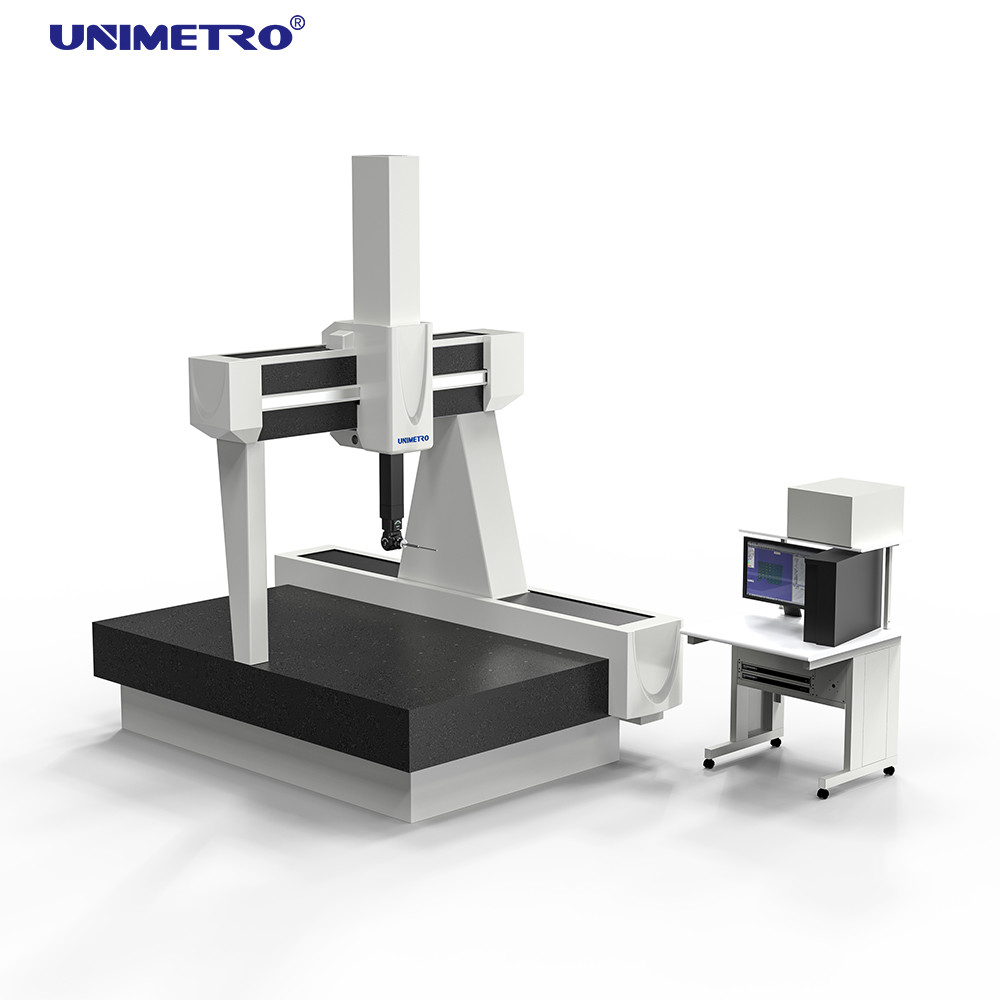

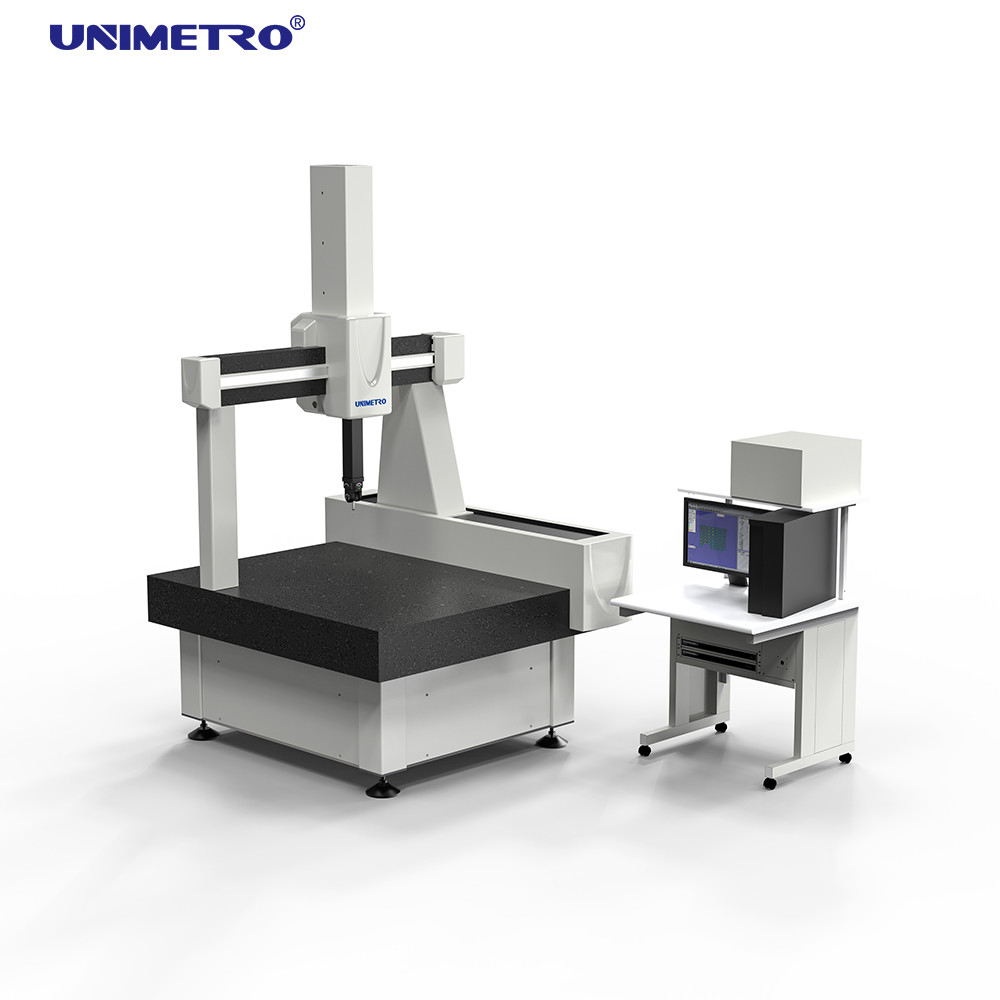

"Helium" jest najwyższą precyzją maszyny pomiarowej, całkowicie opracowanej i zaprojektowanej przez UNIMETRO.zapewnienie doskonałej i terminowej integracji podczas montażuWszystkie maszyny pomiarowe są akceptowane zgodnie ze standardami ISO 10360-2, wykorzystując dwie standaryzowane procedury akceptacji z ultraprecyzyjnym pomiarem laserowym i certyfikowanymi przez DKD pomiarami stałych.
| Parametry | Specyfikacja |
|---|---|
| Obszar pomiarowy | X=710mm, Y=1016mm, Z=610mm |
| Ogólny wymiar | 1460 × 1800 × 2700 mm |
| Maksymalna masa części | 1000 kg |
| Maszyna | 2380 kg |
| MPEE | ≤ 1,8+L/350 (μm) |
| MPEp | ≤ 2,3 μm |
| Rozdzielczość skali | 00,5 μm |
| Maksymalna prędkość 3D | 520 mm/s |
| Maksymalne przyspieszenie 3D | 900 mm/s |
Rational-DMISjest nowo opracowanym zintegrowanym pakietem oprogramowania do pomiarów 3D na dużą skalę, zaprojektowanym tak, aby pomieścić zarówno początkujących, jak i zaawansowanych użytkowników,stał się modelem standaryzacji oprogramowania pomiarowego CMMProgramy DMIS są zaprojektowane z pełnym i rodzimym jądrem DMIS do wersji 5.0 DMIS, która jest zgodna ze standardem ISO (ISO 22093:2003).
Głowa sondy: MH20i ręczna głowa przez RENISHAW
| Cechy | Specyfikacja |
|---|---|
| Powtarzalność pozycji | +0,5 μm |
| Kroki pozycjonowania | 15° |
| Oś obrotowa | +180° |
| Oś kołysania | 0° - 90° |
| Łączna liczba pozycji | 140 mm |
| Temperatura pracy | 10-40°C |
Sonda: moduł TP20 SF i zespół sondy M2
| Liczba | Nazwa | Specyfikacje | Ilość |
|---|---|---|---|
| A-5004-7585 | Przesunięcie prędkości sondy | 10 mm | 1 |
| A-5004-7586 | Przesunięcie prędkości sondy | 20 mm | 2 |
| A-5000-2280 | Przesunięcie prędkości sondy | 240 mm | 1 |
| A-5000-7805 | Sonda kulkowa | Φ0,7 × 10 mm | 2 |
| A-5000-7806 | Sonda kulkowa | Φ1×10 mm | 2 |
| A-5000-3603 | Sonda kulkowa | Φ2×10 mm | 2 |
| A-5000-3604 | Sonda kulkowa | Φ3×10 mm | 2 |
| A-5000-4161 | Sonda kulkowa | Φ4×10 mm | 1 |
| A-5000-2286 | Sonda kulkowa | Φ5 × 10 mm | 1 |
| Włączacz sondy | 2 | ||
| Łącznie: | 10 Rodzaj | 16 proc. | |
