| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE |
| Numer modelu: | ON |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Futerał drewniany |
| Czas dostawy: | 20 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 na miesiąc |
| Napięcie zasilania: | 220 V | Ciśnienie powietrza: | 0,7-1,0MPA |
|---|---|---|---|
| Dokładność filtru: | 0,3 um | Dopływ powietrza: | 0,12-0,45m³/min |
| Temperatura pracy: | 18-22°C | Godzinowy cykl temperatury: | 1°C/H |
| Maksymalne przyspieszenie 3D: | 900 mm/s | Maksymalna prędkość 3D: | 520 mm/s |
| Podkreślić: | Maszyna pomiarowa CMM 3D,maszyna pomiarowa 3D 0.1um,maszyna do pomiaru współrzędnych 3D formy |
||

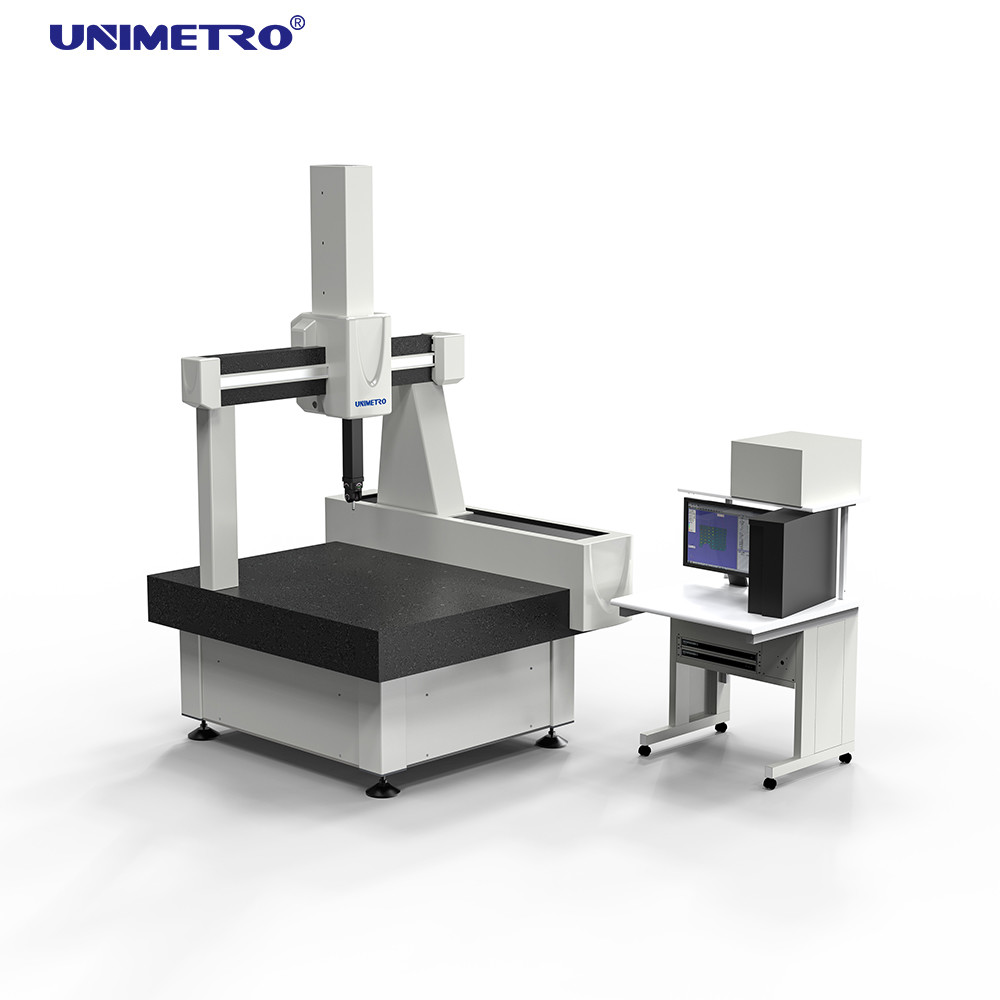

"Helium" to maszyna o najwyższej precyzji, w całości opracowana i zaprojektowana przez UNIMETRO. Każdy komponent przechodzi rygorystyczną selekcję podczas produkcji, zapewniając doskonały i terminowy montaż. Wszystkie maszyny pomiarowe są akceptowane zgodnie ze standardami ISO 10360-2, wykorzystując dwie znormalizowane procedury odbioru z ultraprecyzyjnym pomiarem laserowym i certyfikowanymi przez DKD wzorcami stałymi.
| Parametr | Specyfikacja |
|---|---|
| Obszar pomiarowy | X=710mm, Y=1016mm, Z=610mm |
| Wymiary całkowite | 1460 × 1800 × 2700 mm |
| Maksymalna waga części | 1000 kg |
| Waga maszyny | 2380 kg |
| MPEe | ≤ 1,8+L/350 (µm) |
| MPEp | ≤ 2,3 µm |
| Rozdzielczość skali | 0,5 µm |
| Maksymalna prędkość 3D | 520 mm/s |
| Maksymalne przyspieszenie 3D | 900 mm/s |
Rational-DMIS- Nowo opracowany, zintegrowany pakiet oprogramowania do pomiarów 3D, przeznaczony zarówno dla początkujących, jak i zaawansowanych użytkowników. Posiada pełną zgodność z natywnym jądrem DMIS zgodnie ze standardami ISO 22093:2003, co czyni go wzorem dla standaryzacji oprogramowania do pomiarów CMM.
Głowica sondy: Ręczna głowica MH20i firmy RENISHAW
| Parametr | Specyfikacja |
|---|---|
| Powtarzalność pozycji | +0,5 µm |
| Kroki pozycjonowania | 15° |
| Oś obrotu | +180° |
| Oś wychylenia | 0°-90° |
| Całkowita liczba pozycji | 140 mm |
| Temperatura pracy | 10-40°C |
Sonda: moduł TP20 SF / zespół sondy M2
| Numer | Nazwa | Specyfikacje | Ilość |
|---|---|---|---|
| A-5004-7585 | Przedłużka sondy | 10 mm | 1 |
| A-5004-7586 | Przedłużka sondy | 20 mm | 2 |
| A-5000-2280 | Przedłużka sondy | 240 mm | 1 |
| A-5000-7805 | Sonda kulkowa | Ø0,7×10 mm | 2 |
| A-5000-7806 | Sonda kulkowa | Ø1×10 mm | 2 |
| A-5000-3603 | Sonda kulkowa | Ø2×10 mm | 2 |
| A-5000-3604 | Sonda kulkowa | Ø3×10 mm | 2 |
| A-5000-4161 | Sonda kulkowa | Ø4×10 mm | 1 |
| A-5000-2286 | Sonda kulkowa | Ø5×10 mm | 1 |
| Klucz do sondy | 2 | ||
| Razem: | 10 typów | 16 szt. | |
