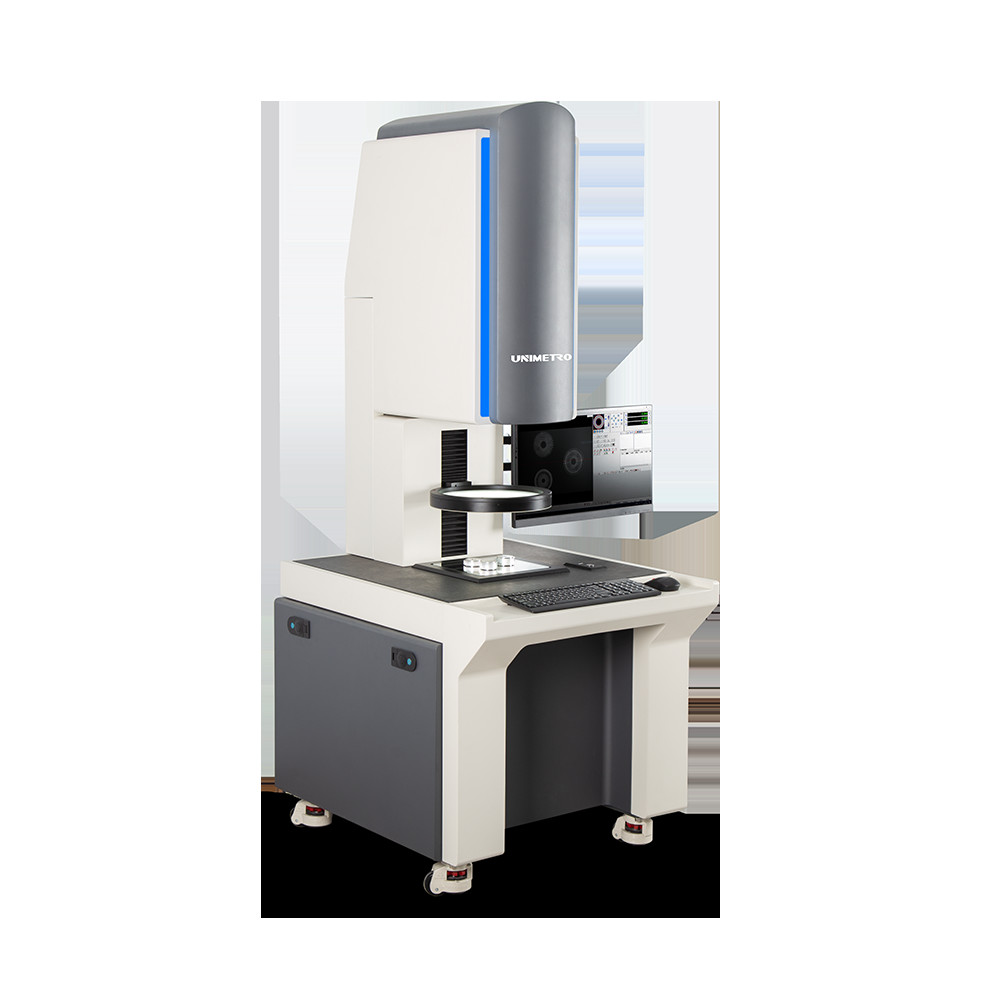

System pomiaru grubości i konturów powierzchni łożyska ramiennego
System pomiaru grubości powierzchni i konturów
Ten zaawansowany system pomiarowy łączy w sobie możliwości analizy konturów i grubości w jednej maszynie, zapewniając kompleksową charakterystykę powierzchni do zastosowań przemysłowych.
Podstawy pomiaru powierzchni
Wszystkie powierzchnie mogą być charakteryzowane czterema kluczowymi elementami, które mają wpływ na funkcjonalność i wydajność:
- Wymiary:Związki liniowe między promieniem, kątem, odległością i cechami powierzchni
- Kształt:Odchylenie od geometrii docelowej (płaszczyzna, kulka, stożek) zwykle spowodowane błędem maszyny
- Wymaganie:Pozostałe materiały, o masie przekraczającej 1 kg
- Fale:Okresowe zmiany spowodowane drgawkami, niewystarczającą sztywnością lub niestabilnością procesu
Właściwości serii SPR1000
Standardowa konfiguracja z optymalnym stosunkiem kosztów do wydajności.
Zastosowania pomiarowe
Łączne łożyska ramienia
Krystal germanium o klasie optycznej
Pierścień pieczęci
Turbo Seal
Specyfikacje techniczne
| Specyfikacja | Wartość |
|---|
| Numer modelu | PR1103G-sdk |
| Zakres pomiaru osi X | 100 mm |
| Zakres pomiaru osi Z | 320 mm |
| Zakres pomiarowy osi Z1 | C:± 12,5 mm / R:± 420 μm |
| Dokładność konturu (Z1 liniowa) | ± 1,5+ 0,2 mm |
| Dokładność łuku | ±(2+R/8) μm |
| Dokładność kąta | ±2′ |
| Prawość | 00,8 μm/100 mm |
| Roughness Precyzja liniowa | ± 4% |
| Hałas pozostałości | ≤ 0,02 μm |
| Podwójna wartość | 1δ≤2nm |
| Długość fali granicznej | 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Długość ratingowa | λcX2,3,4,5,6,7 |
| Prędkość napędu osi X | 0.1~10mm/s |
| Prędkość napędu osi Z | 00,5-10 mm/s |
Zdolności pomiarowe
Analiza profilu:Elementy linii, cechy punktów, odległości, równoległość, prostopadłość, kąty, głębokość/szerokość rowu, promień, analiza prostoty, analiza wypukłości, analiza profilu
Parametry grubości:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametry faleczności:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Oryginalne parametry konturu:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponenty systemu
Komponent szyny:100-150 mm przemieszczania, 0,2~2μm odstęp, 0,5μm/100mm prostota, ≤0,02μm resztkowa chropość, zakres prędkości 0,1-10mm/s
Opcje kolumny:CNS Standard Column (320-420mm) lub CNSL Long Column (520-620mm), lekka konstrukcja ramy, dokładność pozycjonowania 0,01mm
Platformy:MPM zintegrowana platforma marmurowa, specyfikacje 500×800mm lub 500×1000mm, jednoczęściowa kompaktowa konstrukcja
Technologia pomiarowa
Mierzenie grubości typu kontaktowego śledzi sondę na powierzchni, podczas gdy systemy laserowe bezkontaktowe mierzą odblaskowane światło.Nasz system zapewnia precyzyjną analizę tekstury powierzchni, pokazując głębokość chropowatości (Rz) i średnią wartość chropowatości (Ra) w mikrometrach.
Częste pytania
Jest pan fabryką czy firmą handlową?
Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
W czym specjalizuje się pańska firma?
Produkujemy maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, urządzenia CMM i VMM oraz sprzęt pokrewny.
Jak wybrać odpowiednią specyfikację?
Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o różnorodność produktu i wymagania dotyczące wymiarów.
Przyjmujecie usługi na zamówienie?
Tak, dostarczamy zarówno standardowe maszyny, jak i rozwiązania dostosowane do konkretnych potrzeb klientów.
Jaki jest okres gwarancji?
Nasze produkty są objęte roczną gwarancją i mają zwiększoną trwałość elementów.
