Zaawansowany wielofunkcyjny system pomiaru chropowatości powierzchni i profilu
Precyzyjny tester chropowatości powierzchni i profilu z kompleksowymi możliwościami analizy dla zastosowań przemysłowych.
Podstawy pomiaru powierzchni
Wszystkie powierzchnie zawierają mierzalne elementy, w tym wymiary, kształt, chropowatość i falistość. Komponenty o wysokiej precyzji wymagają analizy wszystkich tych elementów:
- Wymiary: Funkcjonalne kształty powierzchni zdefiniowane przez liniowe zależności między promieniem, kątem, odległością i cechami
- Kształt: Odchylenie od docelowego kształtu powierzchni (płaszczyzna, sfera, stożek itp.), zazwyczaj spowodowane błędem maszyny
- Chropowatość: Tekstura powierzchni spowodowana przez narzędzia tnące lub procesy obróbki
- Falistość: Niedoskonałe efekty maszynowe spowodowane wibracjami, niewystarczającą sztywnością lub niestabilnością procesu
Cechy serii SPR2000
Optymalna równowaga między wydajnością a kosztem z doskonałym stosunkiem ceny do wydajności:
- Precyzyjny cyfrowy czujnik profilu
- Szerokozakresowy czujnik chropowatości bez głowicy
- Profilometria wielkoskalowa i pomiar mikroprofilu
- Szerokozakresowe możliwości pomiaru chropowatości
- Precyzyjny pomiar chropowatości i profilu wielkoskalowego dla modeli kompozytowych
Zastosowania pomiarowe

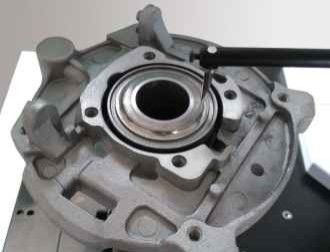

Obudowa silnika
Korpus zaworu rolkowego

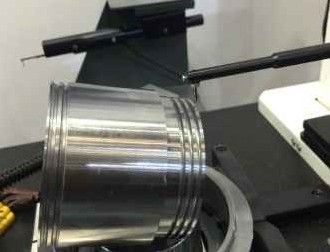

Tłok
Części sprzęgła samochodowego
Zalecane specyfikacje - SPR2012G-tdp
| Parametr |
Specyfikacja |
| Zakres pomiarowy oś X |
150mm |
| Zakres pomiarowy oś Z |
420mm |
| Zakres pomiarowy oś Z1 |
C:±12.5mm/R:±620μm |
| Dokładność profilu Precyzja liniowa Z1 |
±(0.8+|0.12H|)μm |
| Dokładność łuku |
±(1.5+R/12)μm |
| Dokładność kąta |
±1′ |
| Prostoliniowość |
0.5μm/100mm |
| Dokładność chropowatości Precyzja liniowa |
±3% |
| Szum szczątkowy |
≤0.05μm |
| Powtarzalność |
1δ≤1nm |
| Długość odcięcia |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Długość oceny |
λcX2,3,4,5,6,7 |
| Prędkość napędu oś X |
0.5~20mm/s |
| Prędkość napędu oś Z |
0.2-20mm/s |
Funkcje pomiarowe
Pomiar profilu: Elementy liniowe różnych powierzchni obrabianych, cechy punktowe, pomiary odległości między punktami i liniami, analiza położenia obejmująca odległość, równoległość, prostopadłość, kąt, głębokość rowka, szerokość rowka, promień. Możliwość analizy prostoliniowości, wypukłości i profilu.
Parametry chropowatości: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametry falistości: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parametry oryginalnego profilu: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponenty systemu
Czujnik: PHP Series Niskoszumowy cyfrowy czujnik profilu
- Rozdzielczość: 0.02-0.1μm
- Zakres: ±7.5-±30μm
- Precyzja liniowa: ±(0.7+|0.05H|)μm
- Siła pomiarowa: 0.7g
- Czujnik chropowatości typu bez prowadnicy o doskonałej charakterystyce częstotliwościowej i szerokim paśmie sygnału
Sterownik: DSH Niskoszumowy sterownik / DCH Niskoszumowy sterownik ceramiczny
- Przesuw szyny: 100-150mm / 180-220mm
- Przedział liczbowy: 0.05-2μm / 0.05-5μm
- Prostoliniowość profilu: 0.3μm/100mm
- Wartość szczątkowa chropowatości: ≤0.005μm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość pomiaru: 0.1mm/s
- Niskoszumowy siłownik spełnia wymagania dokładności pomiaru profilu części standardowych
Element kolumnowy: CNF Szybka kolumna / CNFL Długa szybka kolumna
- Zakres: 320-420mm / 520-620mm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość ruchu: 0.2mm/s
- Dokładność pozycjonowania: 0.005mm
- Szybka kolumna z konstrukcją ramową, nedeformowalna do długotrwałego użytkowania
Komponenty platformy: MPE Integralny ergonomiczny stół maszynowy
- Materiał: Marmur
- Specyfikacja: 500*800, 500*1000
- Integralna konstrukcja o zwartej budowie
- Wygodna konserwacja i oszczędność miejsca
- Ergonomiczna konstrukcja zmniejsza zmęczenie operatora
