RMW Advanced Multi-Function Surface Roughness Tester
Profesjonalny tester szorstkości powierzchni z technologią czujników indukcyjnych bez sondy do kompleksowej analizy i pomiaru powierzchni.
Podstawy pomiaru grubości powierzchni
Analiza powierzchni obejmuje cztery krytyczne elementy mierzalne niezbędne do dokładnej oceny części:
- Wymiary:Związki liniowe określające funkcjonalne kształty powierzchni, w tym promienie, kąty i odległości
- Kształt:Odchylenia od geometrii powierzchni docelowej spowodowane niedokładnościami maszyny
- Wymaganie:Zmiany tekstury powierzchni w wyniku narzędzi cięcia i procesów obróbki
- Fale:Okresowe nieregularności powierzchni z powodu drgań, problemów z sztywnością lub niestabilności procesu
Specyfikacje serii SR1000
Standardowa konfiguracja pulpitu z wyjątkową efektywnością kosztową i wydajnością:
- Standardowa technologia czujników indukcyjnych bez ołowiu
- Kompleksowa ocena setek parametrów szorstkości, faleczności i profilu
- Możliwości pomiarowe profesjonalnej klasy

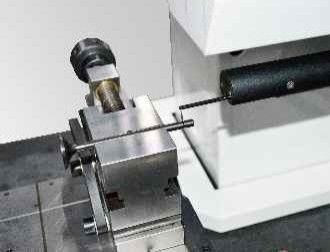

Zastosowania pomiarowe

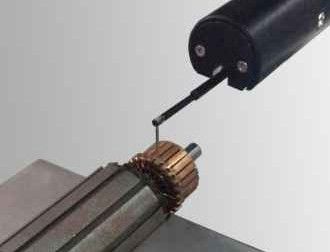

Komutator

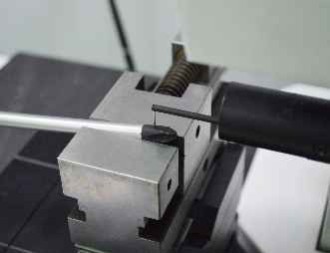

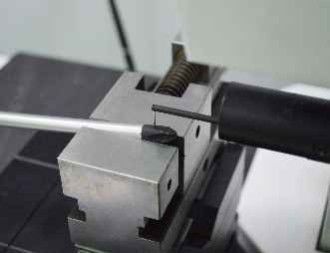

Ręcznik śrubokręta

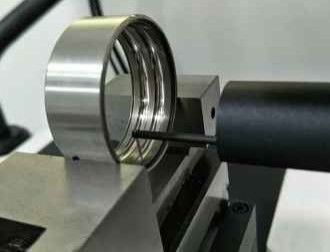

Komponent zaworu
łożyska
Specyfikacje techniczne
| Specyfikacja |
Wartość |
| Numer modelu |
SR1133G-sak |
| Zakres pomiaru osi X |
100 mm |
| Zakres pomiaru osi Z |
320 mm |
| Zakres osi Z1 |
±420μm/65536:1 |
| Z1 Dokładność liniowa |
± 4% |
| Powtarzalność |
1δ≤2nm |
| Długość fali granicznej |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Długość ratingowa |
λcX2,3,4,5,6,7 |
| Hałas pozostałości |
≤ 0,005 μm |
| Prędkość napędu osi X |
0.1~10mm/s |
| Prędkość napędu osi Z |
00,5-10 mm/s |
Zdolności pomiarowe
kompleksowa analiza parametrów, w tym:
Parametry grubości:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametry faleczności:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Oryginalne parametry konturu:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponenty systemu
Czujnik indukcyjny serii R
Rezolucja: 65536:1 / 262144:1
Zakres pomiaru: ±420μm / ±620μm
Dokładność liniowa: R: ±4% / ±3%
Głos pozostały: ≤ 0,007 μm / ≤ 0,005 μm
Referencja grubości: przewodnik, bez ołowiu
Bezgłowy czujnik grubości o doskonałych właściwościach odpowiedzi częstotliwości i szerokiej przepustowości sygnału, stanowiący optymalny typ czujnika do zastosowań pomiarowych grubości.
Opcje systemu napędu
Pociąg: 100-150 mm
Interwał liczbowy: 0,2 ~ 2 μm
Kontur prostoty: 0,5 μm/100 mm
Wskaźnik nierówności
Maksymalna prędkość ruchu: 10 mm/s
Minimalna prędkość pomiaru: 0,1 mm/s
Standardowy układ napędowy zapewniający dokładność pomiaru konturów na poziomie częściowym, kompatybilny z czujnikami grubości dla pomiarów przekraczających Ra 0,1 mikrona.
Komponenty kolumny
Zakres: 320~420mm / 520~620mm
Maksymalna prędkość ruchu: 10 mm/s
Minimalna prędkość ruchu: 0,5 mm/s
Dokładność pozycjonowania: 0,01 mm
Lekkie konstrukcje kolumn ram zapewniające długotrwałą stabilność bez deformacji.
Składniki platformy
Materiał: marmur
Specyfikacje: 500×800, 500×1000
Projekt z jednej części z kompaktową strukturą zapewniającą łatwą konserwację i efektywną eksploatację przestrzeni.
Częste pytania
Jest pan fabryką czy firmą handlową?
Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
Co przede wszystkim wytwarza twoja firma?
Specjalizujemy się w maszynach pomiarowych widzenia, maszynach pomiarowych współrzędnych, urządzeniach CMM i VMM oraz powiązanym sprzęcie pomiarowym.
Jak wybrać odpowiednią specyfikację?
Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o różnorodność produktu i wymagania dotyczące wymiarów.
Przyjmujecie usługi na zamówienie?
Tak, dostarczamy zarówno standardowe maszyny, jak i dostosowane do potrzeb klienta rozwiązania.
Jaki jest okres gwarancji?
Nasze produkty są objęte roczną gwarancją.
