System do precyzyjnego pomiaru chropowatości i profilu powierzchni
Podstawy analizy pomiaru powierzchni
Wszystkie pomiary powierzchni obejmują cztery kluczowe elementy definiujące jakość i wydajność komponentu:
- Wymiary: Funkcjonalne kształty powierzchni zdefiniowane przez liniowe zależności między promieniem, kątem, odległością i cechami
- Kształt: Odchylenie od docelowej geometrii powierzchni (płaszczyzna, sfera, stożek itp.), zazwyczaj spowodowane błędem maszyny
- Chropowatość: Zmienność tekstury powierzchni spowodowana narzędziami tnącymi lub procesami obróbki
- Tolerancja bicia (falistość): Niedoskonałe efekty maszyny wynikające z wibracji, niewystarczającej sztywności lub niestabilności procesu
Seria SER2000 - Cechy
Osiągnięcie optymalnej równowagi między wydajnością a kosztem dzięki doskonałemu stosunkowi ceny do wydajności:
- Precyzyjny cyfrowy czujnik profilu
- Szerokozakresowy czujnik chropowatości bez głowicy
- Możliwości profilometrii wielkoskalowej i pomiaru mikroprofilu
- Szerokozakresowy pomiar chropowatości
- Precyzyjny wielkoskalowy pomiar chropowatości i profilu w modelach kompozytowych
Zastosowania pomiarowe

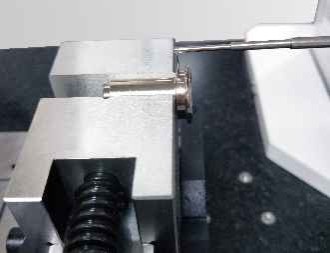

Akcesoria do skrzyń biegów

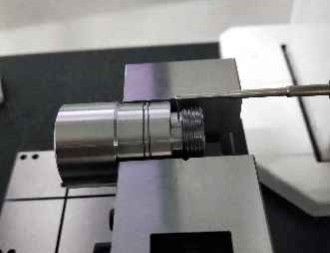

Komponenty skrzyń biegów

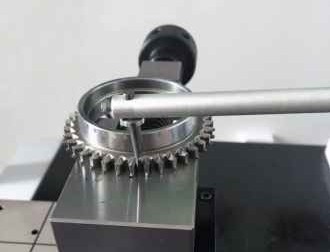

Precyzyjne koła zębate

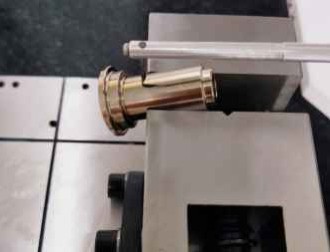

Korpus zaworu
Specyfikacje techniczne - SER2042G-tbo
| Parametr |
Specyfikacja |
| Zakres pomiarowy oś X |
120mm |
| Zakres pomiarowy oś Z |
420mm |
Zakres pomiarowy oś Z1 |
C:±7.5mm / R:±600μm |
| Dokładność profilu - precyzja liniowa Z1 |
0.07% wartości końcowej |
| Dokładność Pt |
±0.3µm |
| Dokładność kąta |
±1′ |
| Prostoliniowość |
0.3μm/100mm |
| Dokładność chropowatości - precyzja liniowa |
±4% |
| Szum szczątkowy |
≤0.02μm |
| Powtarzalność |
1δ≤3nm |
| Długość fali odcięcia |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Długość oceny |
λcX2,3,4,5,6,7 |
| Prędkość napędu oś X |
0.5~20mm/s |
| Prędkość napędu oś Z |
0.2-20mm/s |
Możliwości pomiarowe
Pomiar profilu: Kompleksowa analiza elementów liniowych, cech punktowych, odległości między punktami i liniami, relacji pozycyjnych, w tym odległości, równoległości, prostopadłości, kąta, głębokości rowka, szerokości rowka, promienia. Możliwość analizy prostoliniowości, wypukłości i profilu.
Pomiar chropowatości: Kompletna analiza parametrów chropowatości, w tym Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Parametry falistości: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr. Parametry oryginalnego profilu: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Komponenty systemu
Czujnik chropowatości i profilu indukcyjny serii ER
- Rozdzielczość: 65536:1 / 262144:1
- Zakres: R:±400µm/±600µm, C:±5mm/±7.5mm
- Precyzja liniowa: R:±7%/±4%, C:0.15%/0.07%
- Szum szczątkowy: ≤0.025µm/≤0.02µm
- Referencja chropowatości: Prowadnica, bez prowadnicy
- Precyzyjny zintegrowany czujnik indukcyjny do pomiaru chropowatości i profilu z prostą wymianą igły
Systemy napędowe
Sterownik niskoszumowy Dsh / Sterownik ceramiczny niskoszumowy Dch (Wybór w zależności od wymagań aplikacji)
- Przesuw szyny: 100-150mm / 180~220mm
- Interwał liczby: 0.05~2µm / 0.05~5µm
- Prostoliniowość profilu: 0.3µm/100mm
- Wartość szczątkowa chropowatości: ≤0.005µm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość pomiaru: 0.1mm/s
- Niskoszumowy siłownik spełnia wymagania dokładności pomiaru profilu części standardowych i pomiaru chropowatości przekraczające Ra 0.025 mikrona
Komponenty kolumny
Kolumna szybka Cnf / Kolumna szybka długa Cnfl (Wybór w zależności od wymagań pomiarowych)
- Zakres: 320~420mm / 520~620mm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość ruchu: 0.2mm/s
- Dokładność pozycjonowania: 0.005mm
- Szybka kolumna o konstrukcji ramowej utrzymuje precyzję bez deformacji, charakteryzuje się szybką strukturą transmisji i szerokim zakresem prędkości
Komponenty platformy
Integralny ergonomiczny stół maszynowy MPE
- Materiał: Marmur
- Specyfikacja: 500*800, 500*1000
- Integralna konstrukcja o zwartej budowie ułatwiająca konserwację i oszczędność miejsca
- Ergonomiczna konstrukcja zmniejsza zmęczenie operatora
Często zadawane pytania
P1: Czy jesteście fabryką, czy firmą handlową?
O1: Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje Państwa firma?
O2: Specjalizujemy się w maszynach pomiarowych wizyjnych, maszynach współrzędnościowych, oprzyrządowaniu CMM i VMM oraz powiązanym sprzęcie.
P3: Jak wybrać odpowiednią specyfikację?
O3: Nasz profesjonalny zespół poleci odpowiednie instrumenty pomiarowe w oparciu o różnorodność Państwa produktów i wymagania pomiarowe.
P4: Czy akceptujecie Państwo usługi niestandardowe?
O4: Tak, oferujemy zarówno standardowe maszyny, jak i niestandardowe rozwiązania dostosowane do specyficznych potrzeb klienta.
P5: Jaki jest Państwa okres gwarancji?
O5: Nasze produkty objęte są roczną gwarancją. Wzmocniliśmy trwałość elementów podatnych na uszkodzenia, aby zapewnić niezawodność produktu.
