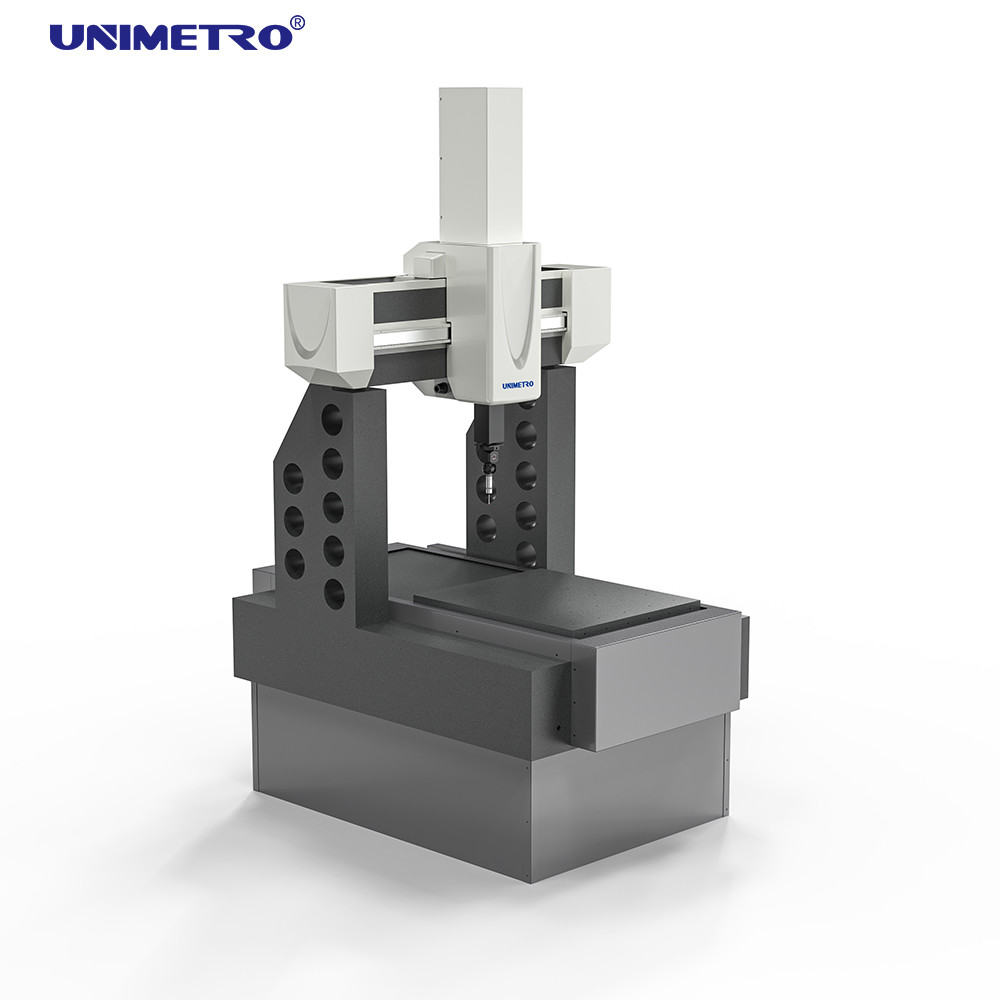

Maszyna pomiarowa 3D z konstrukcją wiązki ceramicznej dla zwiększonej precyzji
Ceramic Beam Design 3D Coordinate Measuring Machine z wyższą precyzją
Przegląd produktu
Maszyna pomiarowa współrzędnych z serii Neon przyjmuje innowacyjny projekt ceramiczny w celu osiągnięcia możliwości skanowania i wykrywania o bardzo wysokiej precyzji.Specjalnie odpowiednie do potrzeb zastosowań produktów wysokiej precyzji w elektronicznościTa wyjątkowa maszyna pomiarowa o trzech współrzędnych może być wyposażona w wiele sond o trzech współrzędnych.
Parametry techniczne
| Nazwa produktu |
Odległość jazdy (mm) |
Dokładność (um) |
| Wyroby i urządzenia do pomiaru temperatury |
Oś X: 600-1000
Oś Y: 600
Oś Z: 600 |
MPEe: 0,9+L/350um
MPEp: 0,9um |
Oś X: 800-1500
Oś Y: 800
Oś Z: 700 |
- |
Oś X: 1000-3000
Oś Y: 1000
Oś Z: 800 |
- |
Oś X: 1500-4000
Oś Y: 1200
Oś Z: 1000 |
- |
System oprogramowania
Pomiar SW:Wersja zaawansowana (CAD) Rational-DMIS
Podręcznik:Ręczne + dysk
System sterowania i system sondy
System sterowania:Zawiera joystick, system sterowania RENISHAW, zawiera joystick MCU
Zestaw sondy:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Styl sondy:RENISHAW M2 M3 stylus
Typowe zastosowania
- Części silników i skrzyń biegów samochodowych
- Płytki lotnicze, silniki i części do statków powietrznych
- Inżynieria precyzyjna ogólna
- Produkcja farmaceutyczna
Kluczowe cechy
Platforma robocza
Wysokiej jakości granitowa platforma, precyzyjna szyba przewodnicza
Granitowa platforma robocza służy jako podstawa maszyny, a jej jakość bezpośrednio wpływa na ogólną wydajność.Platforma zbudowana jest z granitowego materiału w połączeniu z precyzyjnymi szynami prowadzącymi, skutecznie zmniejszając wibracje maszyny i zwiększając ogólną wydajność.
Trójosiowy przewodnik
Całkowicie zamknięta, belka ceramiczna, wrot
Zarówno osi X, jak i Z posiadają konstrukcję ceramiczną, zapewniającą odporność na rdzew, doskonałą sztywność, mniejszy współczynnik rozszerzenia termicznego i wyższą dokładność.
Podstawowy uchwyt
Podwójny mechanizm tłumienia pasywnego
Maszyny pomiarowe współrzędne są zazwyczaj stosowane w zakładach produkcyjnych, w których wibracje z pobliskiej maszyny lub pojazdów transportowych mogą mieć krytyczny wpływ na dokładność.Podczas gdy tworzenie trzęsienia ziemi odpornych fundamentów jest podstawowym rozwiązaniemNasz trójkoordinatowy uchwyt zawiera podwójną pasywną strukturę tłumiącą, aby zapobiec działaniu niskofrekwencyjnych wibracji,zapewnienie dokładności pomiarów przy jednoczesnym zmniejszeniu potrzeby zastosowania szeroko zakrojonych środków zabezpieczających fundamenty przed trzęsieniami ziemi;.
Oprogramowanie
Rational-DMIS to nowo opracowany kompleksowy pakiet oprogramowania do pomiarów 3D w dużej skali.oraz wymagania funkcjonalne zaawansowanych użytkownikówCo ważniejsze, stanowi model standaryzacji oprogramowania pomiarowego CMM.
Programy DMIS racjonalne są zaprojektowane z pełnym i rodzimym jądrem DMIS do wersji 5.0 DMIS, co zasadniczo różni się od tzw. "support DMIS" (gdzie jądro nie jest DMIS).Jak wiadomo, DMIS stał się normą ISO (ISO 22093:2003).

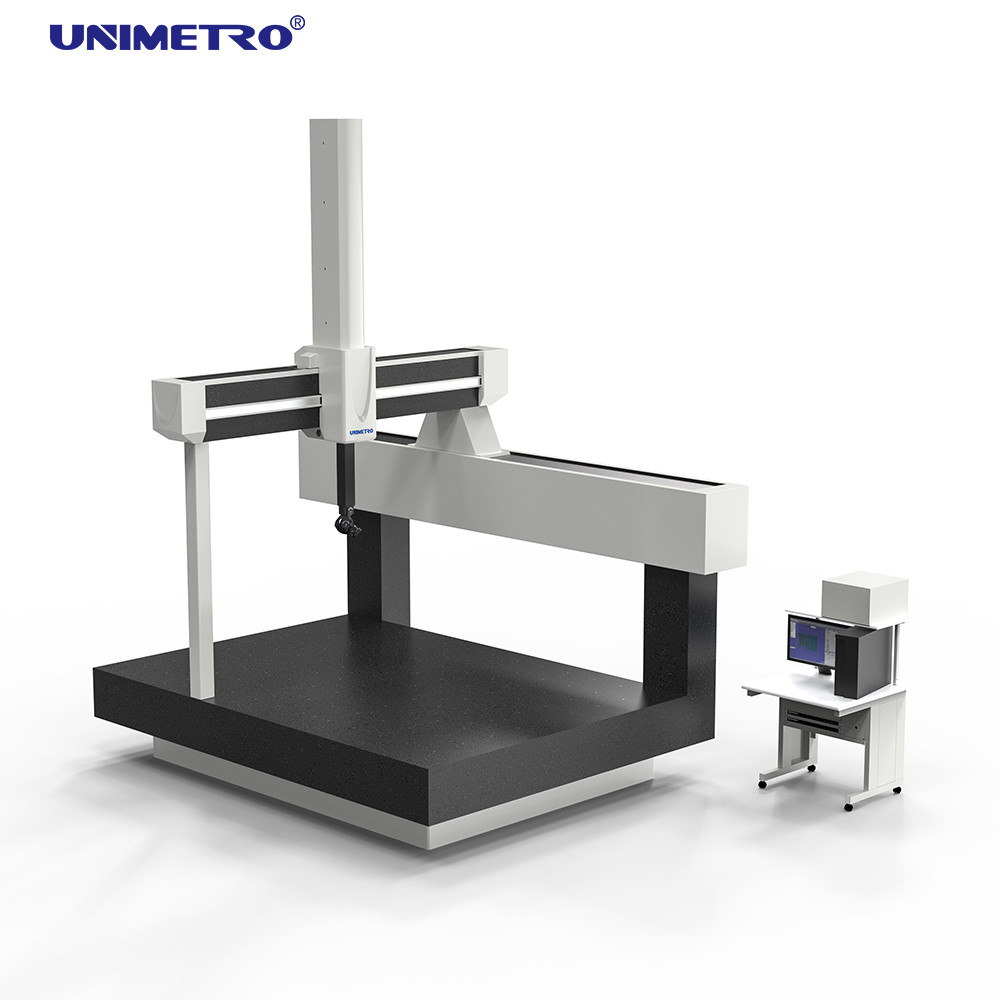

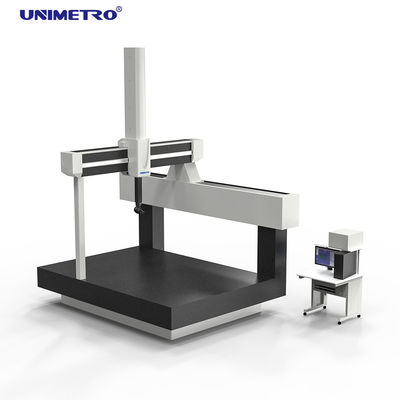

Obrazy produktów
Nasi klienci i agenci
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jesteśmy fabryką i dostarczamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje pańska firma?
Odpowiedź: Wyrobimy głównie maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, urządzenia CMM i VMM oraz sprzęt pokrewny.
P3: Jak wybrać odpowiednią specyfikację?
A3: Po prostu poinformuj nas o różnorodności i rozmiarze mierzonych produktów, a nasz profesjonalny zespół poleci przyrządy pomiarowe o odpowiednich specyfikacjach.
Q4: Czy akceptujesz usługę na zamówienie?
Odpowiedź: Zdecydowanie! Dostarczamy zarówno maszyny standardowe, jak i rozwiązania dostosowane do wymagań klienta.
P5: Jaki jest okres gwarancji?
A5: Nasz okres gwarancji produktu wynosi 1 rok. Jakość naszego produktu jest bardzo stabilna, a my dokonaliśmy znaczących ulepszeń w zakresie części łamliwych. Możesz być pewny jakości naszego produktu.
