| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Hel |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 3 ~ 5 tygodni |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | 40 |

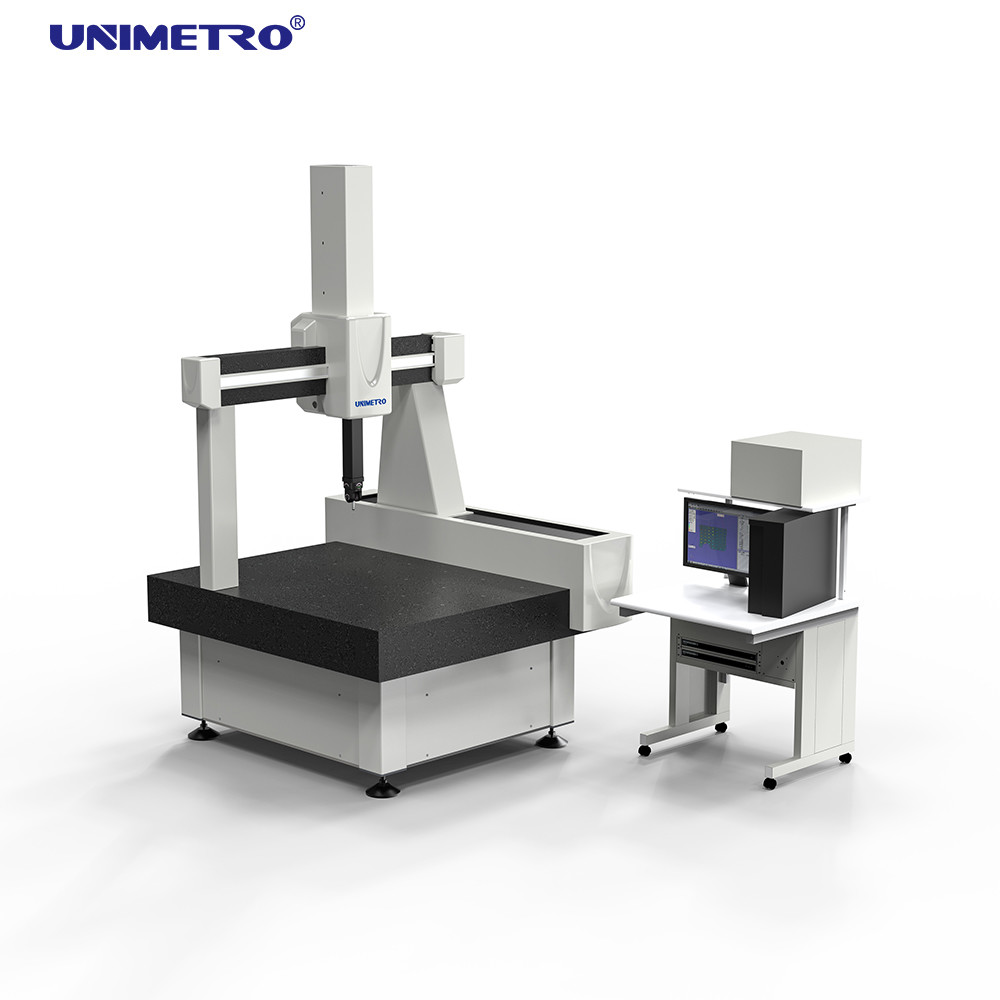

| Nazwa produktu: | Współrzędnościowa maszyna pomiarowa CMM | Tworzywo: | Marmurowa podstawa |
|---|---|---|---|
| Zakres pomiarowy: | 710 X 1016 X 610 mm | Średnica całkowita: | 1460 X 1800 X 2700 mm |
| Masa maszyny: | 2380 kg | MPEE: | ≤ 1,8+L/350 (μm) |
| MPEPp: | ≤ 2,3 μm | Rozdzielczość skali: | 0,5um |
| Podkreślić: | 3D CMM Coordinate Measuring Machine,Helium 3D Coordinate Measuring Machine |
||
Seria "Helium" stanowi najwyższą precyzję urządzenia do pomiaru współrzędnych 3D firmy UNIMETRO, wykorzystującego w pełni opracowaną i zaprojektowaną niemiecką technologię.Każdy składnik podlega ścisłej selekcji podczas produkcjiWszystkie maszyny są certyfikowane zgodnie z normami ISO 10360-2, wykorzystując ultraprecyzyjne pomiary laserowe i certyfikowane DKD.
| Parametry | Specyfikacja |
|---|---|
| Obszar pomiarowy | X=710mm, Y=1016mm, Z=610mm |
| Ogólne wymiary | 1460 × 1800 × 2700 mm |
| Maksymalna masa części | 1000 kg |
| Maszyna | 2380 kg |
| MPEE | ≤ 1,8+L/350 (μm) |
| MPEp | ≤ 2,3 μm |
| Rozdzielczość skali | 00,5 μm |
| Maksymalna prędkość 3D | 520 mm/s |
| Maksymalne przyspieszenie 3D | 900 mm/s |
Rational-DMIS- Kompleksowy pakiet oprogramowania do pomiarów 3D opracowany z pełną obsługą rodzimego jądra DMIS (standardy ISO 22093:2003), zaprojektowany tak, aby pomieścić zarówno początkujących, jak i zaawansowanych użytkowników,określa standard dla oprogramowania pomiarowego CMM.
Głowa sondy:MH20i ręczna głowica przez RENISHAW
| Cechy | Specyfikacja |
|---|---|
| Powtarzalność pozycji | ±0,5 μm |
| Kroki w zakresie pozycjonowania | 15° |
| Oś obrotowa | ± 180° |
| Oś kołysania | 0°-90° |
| Łączna liczba pozycji | 140 mm |
| Temperatura pracy | 10-40°C |
Składniki sondy:Moduł TP20 SF z zespołem sondy M2
| Numer części | Opis | Specyfikacje | Ilość |
|---|---|---|---|
| A-5004-7585 | Przesunięcie prędkości sondy | 10 mm | 1 |
| A-5004-7586 | Przesunięcie prędkości sondy | 20 mm | 2 |
| A-5000-2280 | Przesunięcie prędkości sondy | 240 mm | 1 |
| A-5000-7805 | Sonda kulkowa | Φ0,7 × 10 mm | 2 |
| A-5000-7806 | Sonda kulkowa | Φ1×10 mm | 2 |
| A-5000-3603 | Sonda kulkowa | Φ2×10 mm | 2 |
| A-5000-3604 | Sonda kulkowa | Φ3×10 mm | 2 |
| A-5000-4161 | Sonda kulkowa | Φ4×10 mm | 1 |
| A-5000-2286 | Sonda kulkowa | Φ5 × 10 mm | 1 |
| - | Włączacz sondy | - | 2 |
Łącznie:10 rodzajów, 16 sztuk
