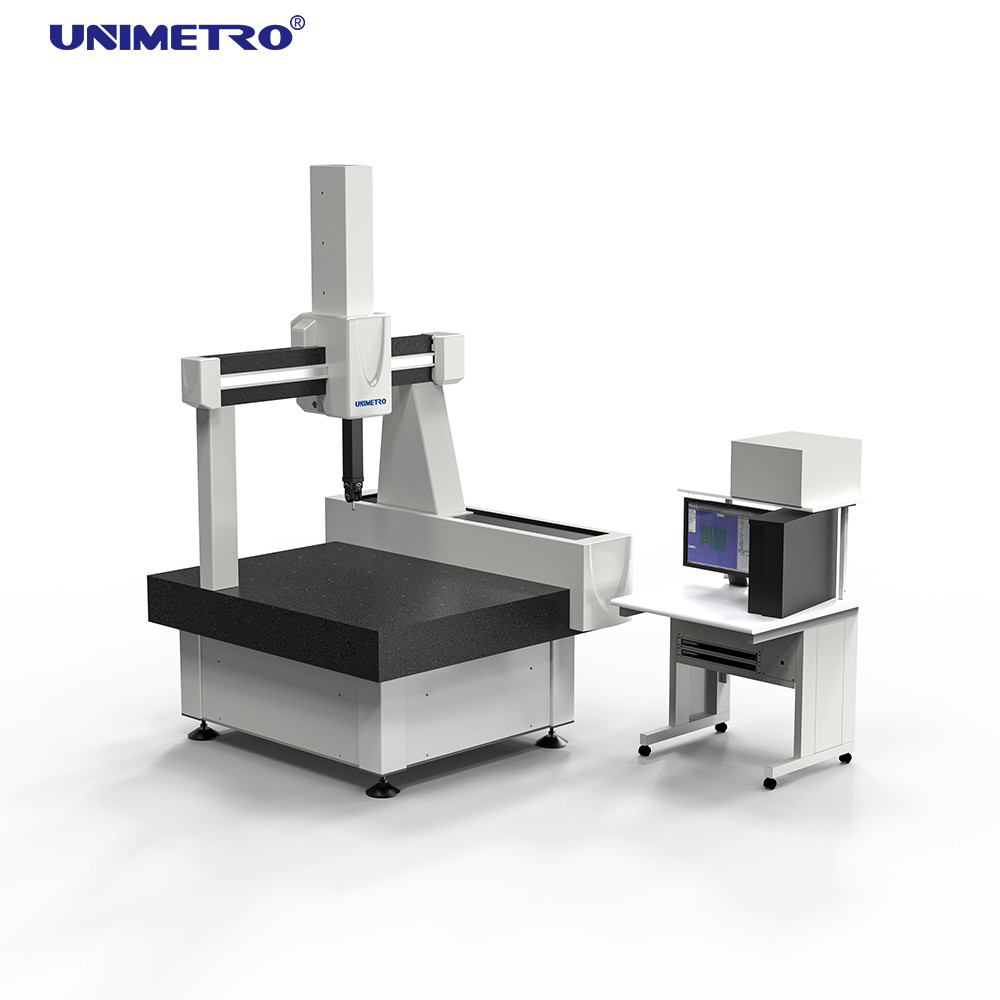

Półautomatyczna wysokoprecyzyjna maszyna do pomiaru współrzędnych 3D z podwójnym pasywnym tłumieniem drgań i załączonymi przewodnikami

• Opatentowane podwójne pasywne tłumienie drgań: Zintegrowany system tłumienia drgań umożliwia umieszczenie maszyny w pobliżu produkcji bez specjalnych wymagań dotyczących fundamentów.
• Wysokiej jakości granitowy stół roboczy: Naturalny granit klasy premium z "Góry TAI" zapewnia doskonałe tłumienie drgań i stabilność.
• Zamknięte prowadnice we wszystkich osiach: Chronione prowadnice zapobiegają uszkodzeniom spowodowanym przez brud i wpływy termiczne, nadają się do zapylonych środowisk.
• Napęd cierny z "automatycznym prostowaniem": Opatentowany system napędowy ze stałą + mikro-zawieszeniem zapewnia równoległe przenoszenie z prowadnicami.
• Importowane kluczowe części: Komponenty premium od renomowanych marek, w tym silniki serwo, systemy napędowe i systemy pneumatyczne.
• Skala optyczna RENISHAW: Skala optyczna o wysokiej dokładności z rozdzielczością 0,5 µm dla doskonałej precyzji pomiaru.
• Prowadnica z łożyskiem powietrznym: 4-stronna zamknięta konstrukcja z wieloma regulatorami ciśnienia powietrza dla wyjątkowej stabilności.
• Technologia małych otworów: Zaawansowana technologia zużycia powietrza (150NL/Min) poprawia stabilność termiczną i długoterminową precyzję.

Rational-DMIS to kompleksowy pakiet oprogramowania do pomiarów 3D z pełnym natywnym jądrem DMIS (standard ISO 22093:2003) z zaawansowanymi funkcjami zarówno dla początkujących, jak i ekspertów.

• Programowanie online i offline z ostrzeganiem o kolizji w czasie rzeczywistym
• Pełne jądro DMIS obsługujące wersje 3.0, 4.0 i 5.0
• Wiele formatów interfejsu CAD, w tym CATIA, Pro/E, UG, Parasolid, STEP i IGES
• Silnik graficzny ACIS do obsługi dużych plików CAD
• Algorytmy certyfikowane przez PTB (Poziom 1)
• Szybkie skanowanie punkt-punkt z interwałem 0,002 mm
• Przetwarzanie danych z skanowania laserowego z prędkością 20 000 punktów/sekundę
• Wbudowane modele danych produktów Renishaw do kalibracji sond

• Graficzny interfejs oparty na systemie Windows z konfigurowalnym układem
• Kompletny pomiar elementów geometrycznych 2D i 3D
• Ocena tolerancji zgodna ze standardem ISO dla wszystkich charakterystyk geometrycznych
• Zaawansowane obliczenia relacji geometrycznych i transformacje współrzędnych
• Automatyczne rozpoznawanie cech i generowanie programów pomiarowych
• Wiele metod tworzenia układów współrzędnych
• Funkcjonalność szablonów do ponownego wykorzystania programów
• Obszerne raportowanie w formatach PDF, Excel, HTML i innych

Sterownik RENISHAW UCC ze zintegrowanym modułem serwo, platformą sterownika i procesorem, posiadający certyfikaty CE i UL dla zgodności globalnej.

• Pojedynczy procesor 32-bitowy z prawdziwym sterowaniem w czasie rzeczywistym
• Konstrukcja typu rack 19", waga: 19 kg
• Zasilanie jednofazowe 220V, 50/60Hz, obciążenie podłączone 1300W
• Zgodność z przepisami EN50082 i EN50081
• Temperatura pracy: 10°C do 45°C
• Wilgotność względna: 10% do 95% bez kondensacji
• Maksymalna prędkość pozycjonowania z rozdzielczością 1 µm
• Zaawansowane przewidywanie ruchu i przyspieszenie profilu S
• Częstotliwość licznika do 10 MHz

Joystick MCUlite: Kompleksowa jednostka sterująca CMM z 10 klawiszami sterującymi i systemem kontroli prędkości.

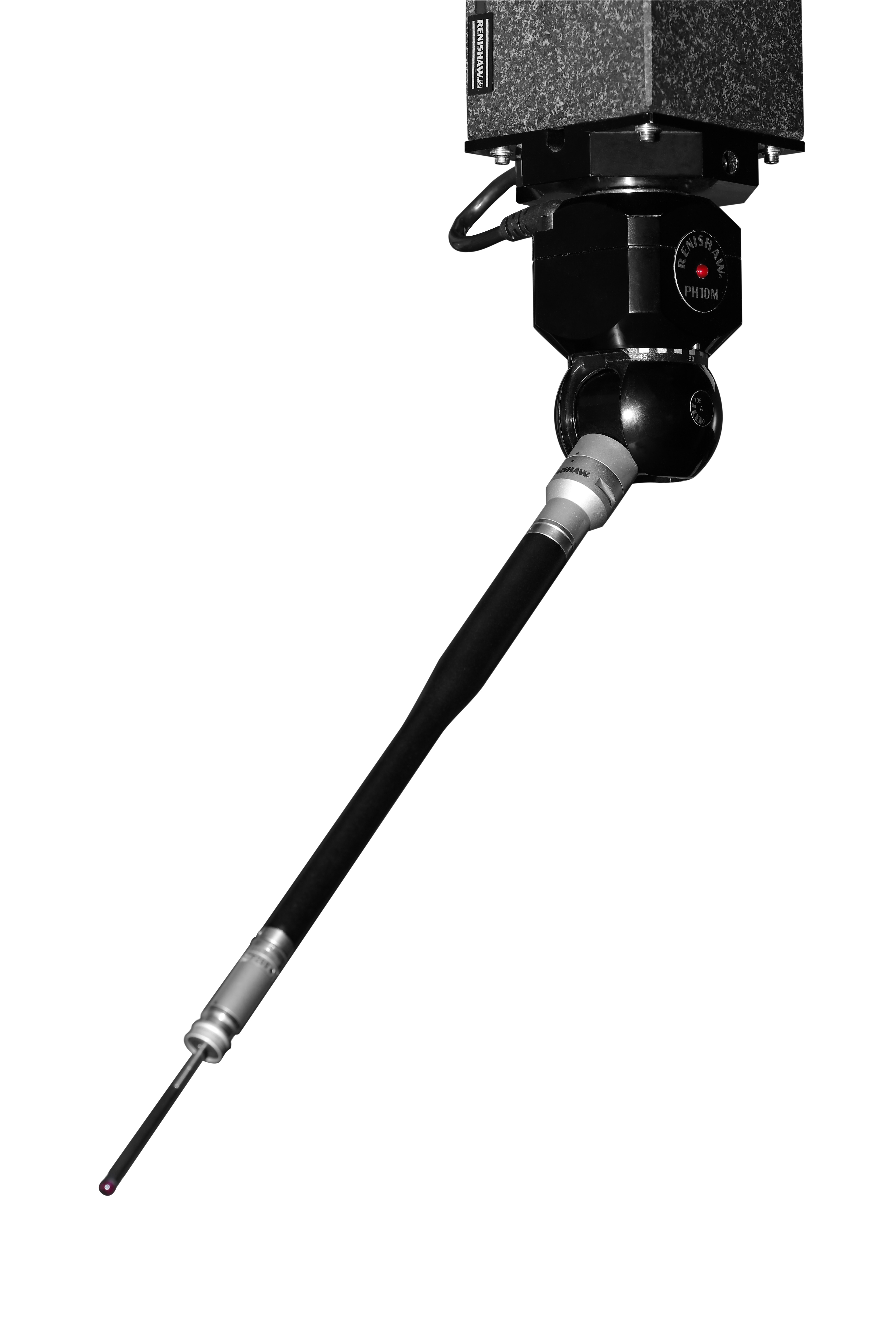

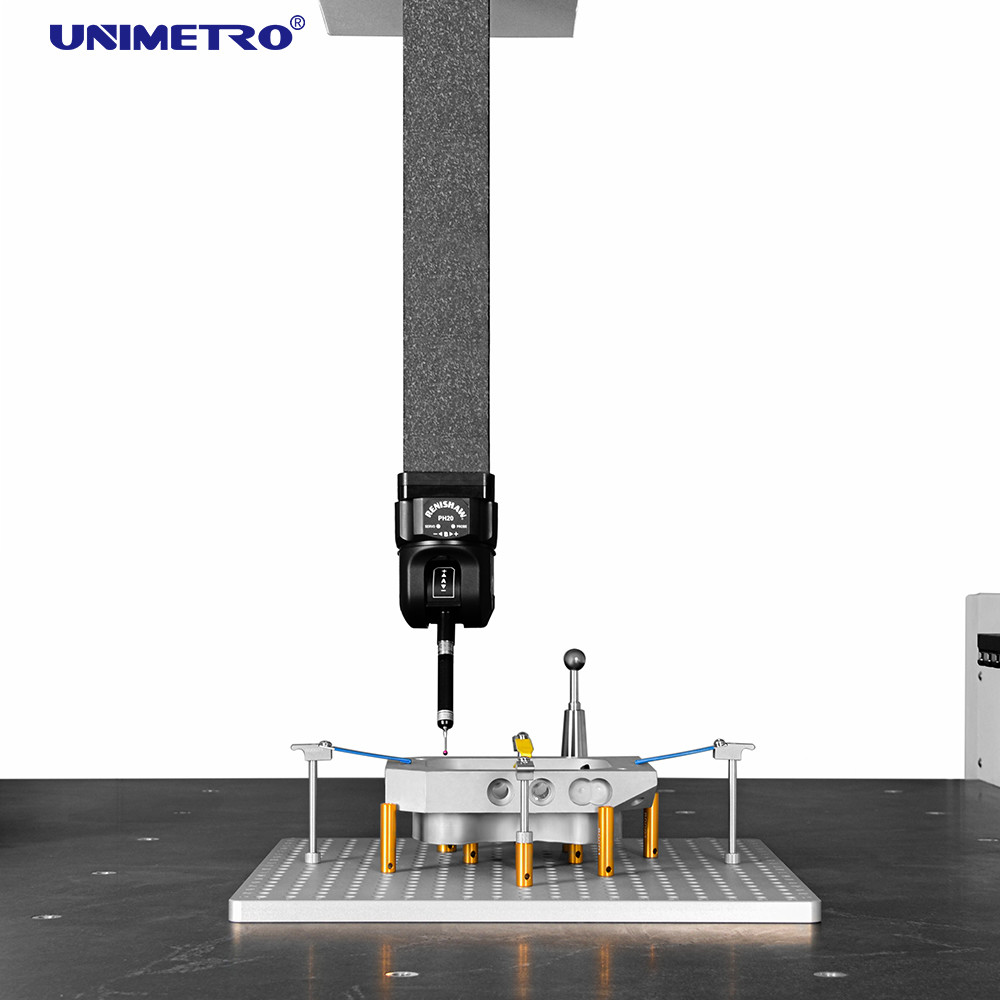

System sond: Kompletny system pomiarowy obejmujący głowice sond, sondy i trzpienie.

Kula kalibracyjna: Referencyjny wzorzec kulisty Ø20mm z gwintem M10, okrągłość ≤0.3 µm, dostępny ze wszystkich sześciu półosi.
