System pomiaru falistości i profilu z szerokozakresowym, bezprowadnicowym czujnikiem chropowatości
System pomiaru profilu i chropowatości powierzchni
Oceń chropowatość, falistość, profil i wiele innych parametrów za pomocą naszej maszyny do pomiaru chropowatości i profilu z szerokozakresowym, bezprowadnicowym czujnikiem chropowatości.
Podstawy analizy pomiaru powierzchni
Wszystkie powierzchnie zawierają mierzalne elementy, w tym rozmiar, kształt, chropowatość i falistość. Komponenty o wysokiej precyzji wymagają analizy wszystkich tych elementów:
- Wymiary: Kształty funkcjonalne powierzchni zdefiniowane przez liniowe zależności między promieniem, kątem, odległością i cechami
- Kształt: Odchylenie od docelowego kształtu powierzchni (płaszczyzna, sfera, stożek itp.), zazwyczaj spowodowane błędem maszyny
- Chropowatość: Spowodowana czynnikami takimi jak narzędzia tnące lub procesy obróbki
- Falistość: Niedoskonałe efekty maszyny spowodowane wibracjami, niewystarczającą sztywnością lub innymi niestabilnymi czynnikami procesu
Cechy serii SR2000
Najlepszy balans wydajności i kosztów z doskonałym stosunkiem ceny do jakości:
- Standardowy, bezindukcyjny, szerokozakresowy czujnik indukcyjny
- Kompleksowa ocena chropowatości, falistości, profilu i wielu parametrów

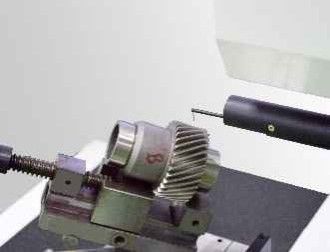

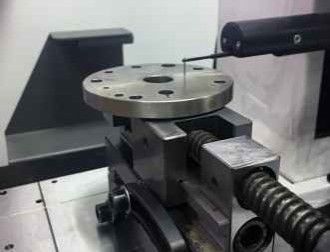

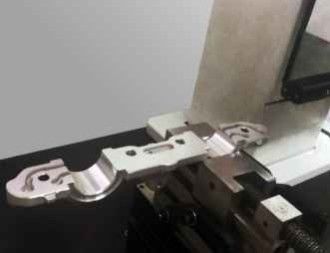

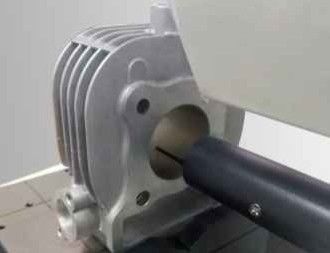

Studia przypadków pomiarowych
Specyfikacje SR2023G-tbo
| Parametr | Specyfikacja |
|---|
| Zakres pomiarowy oś X | 120mm |
| Zakres pomiarowy oś Z | 420mm |
| Zakres pomiarowy oś Z1 | ±620µm/262144:1 |
| Precyzja liniowa parametrów chropowatości¹ | ±3% |
| Powtarzalność | 1δ≤1nm |
| Długość odcięcia | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Długość oceny | µcX2,3,4,5,6,7 |
| Szum szczątkowy | ≤0.12µm |
| Prędkość napędu oś X | 0.05~20mm/s |
| Prędkość napędu oś Z | 0.2~20mm/s |
Funkcje pomiarowe
Chropowatość: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Falistość: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Oryginalny profil: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponenty systemu
Bezprowadnicowy czujnik chropowatości serii R
- Rozdzielczość: 65536:1/262144:1
- Zakres: ±420µm/±620µm
- Precyzja liniowa: R:±4%/±3%
- Szum szczątkowy: ≤0.007µm/≤0.005µm
- Referencja chropowatości: Prowadnica, bez styku
- Czujnik chropowatości bez głowicy z doskonałymi charakterystykami odpowiedzi częstotliwościowej i szerokim pasmem sygnału
Opcje sterowników
Sterownik niskoszumowy Dsh / Sterownik ceramiczny niskoszumowy Dch(Wybierz zgodnie z potrzebami)
- Przesuw szyny: 100-150mm/180~220mm
- Interwał liczby: 0.05~2µm/0.05~5µm
- Prostoliniowość profilu: 0.3µm/100mm
- Wartość szczątkowa chropowatości: ≤0.005µm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość pomiaru: 0.1mm/s
- Niskoszumowy aktuator spełnia wymagania dokładności pomiaru profilu dla standardowych części
Komponenty kolumny
Kolumna szybka Cnf / Kolumna długa szybka Cnfl(Wybierz zgodnie z potrzebami)
- Zakres: 320~420mm / 520~620mm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość ruchu: 0.2mm/s
- Dokładność pozycjonowania: 0.005mm
- Szybka kolumna z konstrukcją ramową, odporna na długotrwałe odkształcenia, precyzyjna szybka struktura transmisji
Komponenty platformy
Integralny ergonomiczny stół maszynowy Mpe
- Materiał: Marmur
- Specyfikacja: 500*800, 500*1000
- Integralna konstrukcja o zwartej budowie, wygodna konserwacja, oszczędność miejsca
- Ergonomiczna konstrukcja zmniejsza zmęczenie operatora
Informacje o firmie
Nasi klienci i agenci
Często zadawane pytania
P1: Czy jesteś fabryką, czy firmą handlową?
O1: Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje Twoja firma?
O2: Produkujemy głównie maszyny do pomiaru wizyjnego, maszyny współrzędnościowe, oprzyrządowanie CMM i VMM oraz powiązany sprzęt.
P3: Jak wybrać odpowiednią specyfikację?
O3: Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o różnorodność Twoich produktów i wymagania pomiarowe.
P4: Czy akceptujesz usługi niestandardowe?
O4: Tak! Oferujemy zarówno standardowe maszyny, jak i niestandardowe rozwiązania dostosowane do potrzeb klienta.
P5: Jaki jest okres gwarancji?
O5: Okres gwarancji na nasze produkty wynosi 1 rok. Posiadamy stabilną jakość produktu z ulepszeniami części podatnych na uszkodzenia dla niezawodnego działania.
