Wysokiej dokładności cyfrowy system pomiaru konturów dla zębów biegów, kołysek i śrub
System pomiarowy konturów testerów grubości powierzchni
Wiele ważnych elementów wymaga analizy wszystkich tych elementów:
- Wymiary:Funkcjonalne kształty powierzchni określone przez liniowy związek między promieniem, kątem, odległością i cechami
- Kształt:Odchylenie od docelowego kształtu powierzchni (płaszczyzny, kuli, stożka itp.), zwykle spowodowane błędem maszyny
- Wymaganie:Powodowane czynnikami takimi jak narzędzia cięcia lub procesy obróbki
- Fale:Nieidealny efekt maszyny spowodowany wibracjami, niewystarczającą sztywnością lub innymi niestabilnymi czynnikami w procesie
Specyfikacje serii SP2000
Najlepsza równowaga między wydajnością a kosztami przy lepszym stosunku cena/wydajność
- Wysokiej precyzji cyfrowy czujnik konturów
- Wielkoskalowe, precyzyjne pomiary konturów i pomiary mikroprofilów
- UNIMETRO innowacyjnie wykorzystuje nowy czujnik cyfrowy zapewniający pięciokrotnie lepszą dokładność liniową niż tradycyjne czujniki cyfrowe
- 10x możliwość pomiaru małych konturów przy jednoczesnym spełnianiu wymogów pomiarowych na dużą skalę
- Typowe zastosowania obejmują łożyska kulkowe z głębokim rowu, łożyska z koniami rolkowymi i łożyska śruby kulkowej do pomiaru wartości R, odchylenia konfiguracji i wartości Pt
Zastosowania pomiarowe

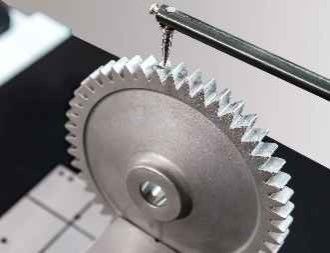

Zestaw

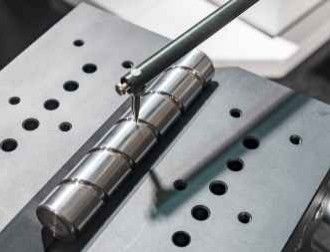

Włócznik

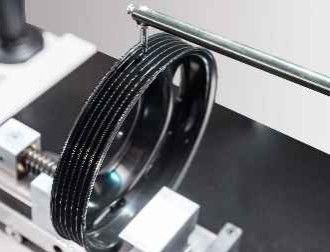

Wyrzuć.

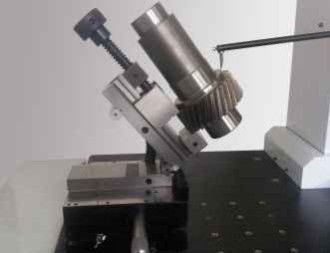

Zestawy spiralne
Specyfikacje techniczne
| Specyfikacja |
SP2012G-tdo |
| Zakres pomiarowy |
|
| Oś X |
120 mm |
| Oś Z |
420 mm |
| Oś Z1 |
± 12,5 mm |
| Dokładność |
|
| Z1 Dokładność liniowa |
± 0,8+ 0,15H) μm |
| Łuk |
±(1,5+R/12) μm |
| Kąt |
±1′ |
| Prawość |
0.5 μm/100 mm |
| Prędkość jazdy |
|
| Oś X |
00,05 ~ 20 mm/s |
| Oś Z |
0.2~20mm/s |
Funkcje pomiarowe
Analiza profilu obejmująca elementy linii różnych powierzchni obrabiarków, cechy punktów, pomiary odległości między punktami a liniami, analiza pozycji elementów, w tym odległości, równoległości,prostopadłość, kąt, głębokość rowu, szerokość rowu, promień, zdolny do analizy prostoty, analizy wypukłości i kompleksowej analizy profilu.
Komponenty systemu
Czujnik: Czujnik profilu cyfrowego o niskim poziomie hałasu serii PHP
- Rozdzielczość: 0,02-0,1 μm
- Zakres: ±7,5-±30μm
- Dokładność liniowa: ± 0,7+ 0,05H
- Moc pomiarowa: 0,7 kg
- Bardzo niski poziom hałasu masowego do pomiaru mikroprofili w dużym zakresie o doskonałej liniowości
Kierowca: DSH Low Noise Driver / DCH Low Noise Ceramic Driver
- Pojazd kolejowy: 100-150 mm/180~220 mm
- Interwał liczbowy: 0,05 ~ 2 μm/0,05 ~ 5 μm
- Prostota konturu: 0,3 μm/100 mm
- Wartość resztkowa grubości: ≤ 0,005 μm
- Maksymalna prędkość ruchu: 20 mm/s
- Minimalna prędkość pomiaru: 0,1 mm/s
- Wykonawca o niskim poziomie hałasu spełnia wymagania dotyczące dokładności pomiaru profilu dla części standardowych
Członek kolumny: kolumna dużych prędkości CNF / kolumna długa CNFL
- Zakres: 320~420mm / 520~620mm
- Maksymalna prędkość ruchu: 20 mm/s
- Minimalna prędkość ruchu: 0,2 mm/s
- Dokładność pozycjonowania: 0,005 mm
- Kolumna dużych prędkości z konstrukcją ramy, długotrwała konstrukcja niezdolna do deformacji
Komponenty platformy: MPE Integral Ergonomic Machine Table
- Materiał: marmur
- Specyfikacja: 500*800, 500*1000
- Zintegrowana konstrukcja z kompaktową strukturą dla wygodnej konserwacji
- Ergonomiczna konstrukcja zmniejsza zmęczenie operatora
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jesteśmy fabryką i dostarczamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje pańska firma?
Odpowiedź: Wyrobimy głównie maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, urządzenia CMM i VMM oraz sprzęt pokrewny.
P3: Jak wybrać odpowiednią specyfikację?
A3: Nasz profesjonalny zespół poleci odpowiednie przyrządy pomiarowe w oparciu o wymagania dotyczące różnorodności i wielkości produktu.
Q4: Czy akceptujesz usługę na zamówienie?
A4: Tak, dostarczamy zarówno standardowe maszyny, jak i rozwiązania dostosowane do potrzeb klienta.
P5: Jaki jest okres gwarancji?
Odpowiedź: Nasz okres gwarancji produktu wynosi 1 rok.
