System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru

CMS Surface Profile and Contour Measurement System with Profilometer Technology
CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: UNIMETRO
Numer modelu: SP1000
Minimalne zamówienie: 1
Cena: Discussible
Szczegóły pakowania: Futerał drewniany
Zasady płatności: T/T
Możliwość Supply: 15set miesięcznie
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Transduktor: Cyfrowy czujnik konturu Oprogramowanie: Oprogramowanie do pomiaru konturów CMS
Petent: Pierścień olejowy silnika, narzędzie do szlifowania tłoków, łożysko, rdzeń osiowy ....
Podkreślić:

contour measuring equipment

,

roughness measuring instrument

opis produktu

System pomiaru profilu powierzchniowego i konturów CMS z technologią profilometru
Maszyna do pomiaru konturu cyfrowego typu
Wiele ważnych elementów wymaga kompleksowej analizy wszystkich tych elementów.
  • Wymiary:Funkcjonalne kształty powierzchni określone przez liniowy związek między promieniem, kątem, odległością i cechami
  • Kształt:Odchylenie od docelowego kształtu powierzchni (płaszczyzny, kuli, stożka itp.), zwykle spowodowane błędem maszyny
  • Wymaganie:Powodowane czynnikami takimi jak narzędzia cięcia lub procesy obróbki
  • Fale:Nieidealny efekt maszyny spowodowany wibracjami, niewystarczającą sztywnością lub innymi niestabilnymi czynnikami w procesie
Specyfikacje serii SP1000
  • Typ standardowy o niskich kosztach użytkowania
  • Czujnik cyfrowy konturów
  • Zdolność profilowania na dużą skalę

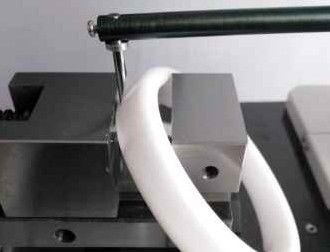

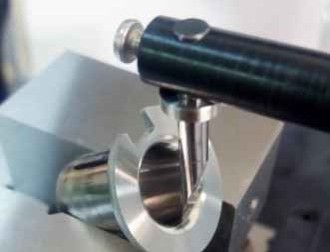

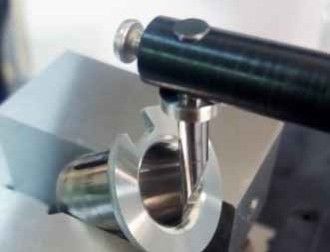

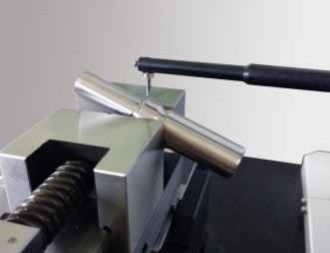

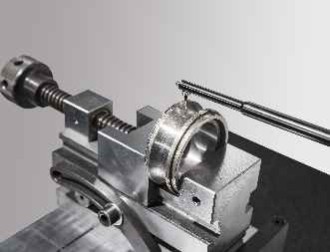

Przykłady przypadków pomiarowych
System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 0 System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 1 System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 2 System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 3
Zalecane specyfikacje
Specyfikacja Szczegóły
Numer modelu SE2022G-tbo
Zakres pomiarowy osi X 120 mm
Zakres pomiarowy w osi Z 420 mm
Zakres osi Z1 ±0,5 mm~±7,5 mm/262144:1
Z1 Dokładność liniowa 0.07% F.S.
Dokładność kąta ±1′
Prawość 00,3 μm/100 mm
Prędkość napędu osi X 00,05 ~ 20 mm/s
Prędkość napędu osi Z 0.2~20mm/s
Funkcje pomiarowe Elementy linii, cechy punktów, odległości, równoległość, prostopadłość, kąt, głębokość rowu, szerokość rowu, promień, analiza prostoty, analiza wypukłości, analiza profilu
Komponenty systemu
Czujnik cyfrowego konturu serii P
System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 4
  • Rezolucja: 65536:1 / 262144:1
  • Zakres: R:±400μm/±600μm, C:±5mm/±7,5mm
  • Dokładność liniowa: R:±7%/±4%, C:00,15%/0,07%
  • Głos pozostały: ≤ 0,025 μm/≤ 0,02 μm
  • Wskazówka grubości: przewodnik, bez przewodnika
  • Wysoce precyzyjny zintegrowany czujnik indukcyjności do pomiaru zarówno grubości, jak i profilu przy zmianie igły
Opcje kierowcy
System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 5
  • Pojazd kolejowy: 100-150 mm
  • Przedział liczbowy: 0,2 ~ 2 μm
  • Prostota konturów: 0,5 μm/100 mm
  • Wartość resztkowa grubości: ≤ 0,02 μm
  • Maksymalna prędkość ruchu: 10 mm/s
  • Minimalna prędkość pomiaru: 0,1 mm/s
  • Standardowy napęd spełnia wymagania dotyczące dokładności pomiarów konturów na poziomie częściowym
Komponenty kolumny
System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 6
  • Zakres: 320~420mm / 520~620mm
  • Maksymalna prędkość ruchu: 10 mm/s
  • Minimalna prędkość ruchu: 0,5 mm/s
  • Dokładność pozycjonowania: 0,01 mm
  • Projekt lekki z kolumną typu ramy dla długotrwałej stabilności
Komponenty platformy: MPM Integrated Standard Machine
  • Materiał: marmur
  • Specyfikacja: 500*800, 500*1000
  • Projekt z jednej części z kompaktową strukturą dla łatwej konserwacji
Informacje o spółce
System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 7 System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 8 System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 9 System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 10
Nasi klienci i agenci
System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 11 System pomiaru profilu i konturu powierzchni CMS z technologią Profilometru 12
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jesteśmy fabryką i dostarczamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje pańska firma?
Odpowiedź 2: Specjalizujemy się w maszynach pomiarowych widzenia, maszynach pomiarowych współrzędnych, urządzeniach CMM i VMM i powiązanym sprzęcie.
P3: Jak wybrać odpowiednią specyfikację?
A3: Nasz profesjonalny zespół doradzi Ci odpowiednie specyfikacje w oparciu o różnorodność produktu i wymagania dotyczące wymiarów.
Q4: Czy akceptujesz usługę na zamówienie?
A4: Tak, dostarczamy zarówno standardowe maszyny, jak i rozwiązania dostosowane do potrzeb klienta.
P5: Jaki jest okres gwarancji?
Odpowiedź: Nasz okres gwarancji produktu wynosi 1 rok.
