System pomiaru profilu i konturu powierzchni oparty na czujnikach indukcyjnych
Rozwiązania do pomiaru profilu i konturu powierzchni
Wszystkie powierzchnie zawierają mierzalne elementy, takie jak rozmiar, kształt, chropowatość i falistość. Komponenty o wysokiej precyzji wymagają kompleksowej analizy wszystkich tych elementów, aby zapewnić optymalną wydajność i jakość.
Elementy pomiaru powierzchni
- Wymiary: Funkcjonalne kształty powierzchni zdefiniowane przez liniowe zależności między promieniem, kątem, odległością i cechami
- Kształt: Odchylenie od docelowego kształtu powierzchni (płaszczyzna, sfera, stożek itp.), zazwyczaj spowodowane błędem maszyny
- Chropowatość: Zmiany tekstury powierzchni spowodowane narzędziami tnącymi lub procesami obróbki skrawaniem
- Falistość: Niedoskonałe efekty maszyny wynikające z wibracji, niewystarczającej sztywności lub innych czynników niestabilności procesu
Cechy serii SE2000
Osiągnięcie optymalnej równowagi między wydajnością a kosztem dzięki wyjątkowemu stosunkowi ceny do wydajności.
- Szeroka gama czujników indukcyjnych do wszechstronnych zastosowań
- Możliwości pomiaru konturu o wysokiej precyzji w małym zakresie
- Pomiar mikroprofilu z wyjątkową dokładnością

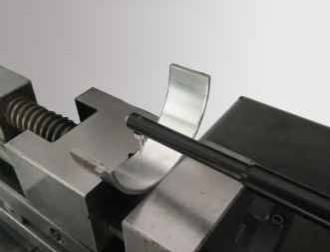

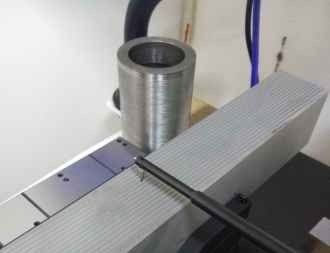

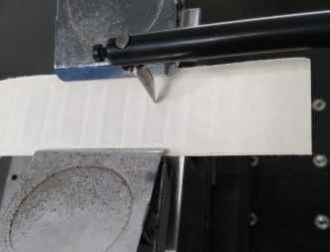

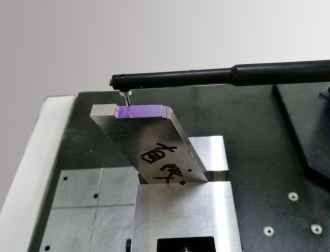

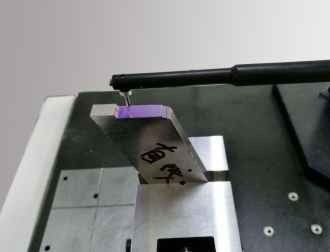

Zastosowania pomiarowe
Specyfikacja SE2022G-tbo
| Specyfikacja | Szczegóły |
|---|
| Zakres pomiarowy - oś X | 120mm |
| Zakres pomiarowy - oś Z | 420mm |
| Zakres pomiarowy - oś Z1 | ±0.5mm~±7.5mm/262144:1 |
| Precyzja liniowa Z1 | 0.07% f.s. |
| Dokładność kątowa | ±1´ |
| Prostoliniowość | 0.3µm/100mm |
| Prędkość napędu osi X | 0.05~20mm/s |
| Prędkość napędu osi Z | 0.2~20mm/s |
Możliwości pomiarowe
Kompleksowa analiza profilu obejmująca elementy liniowe różnych powierzchni obrabianych przedmiotów, cechy punktowe, pomiary odległości między punktami i liniami, analizę położenia elementów, w tym odległość, równoległość, prostopadłość, kąt, głębokość rowka, szerokość rowka, promień, analizę prostoliniowości, analizę wypukłości i analizę profilu.
Komponenty systemu
Indukcyjny czujnik konturu serii E
- Rozdzielczość: 65536:1 / 262144:1
- Zakres: ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Precyzja liniowa: 0.15% / 0.07%
- Siła pomiarowa: 0.7mg
- Elastyczny stosunek dokładności do zakresu z niezrównanymi zaletami dla czujników cyfrowych w zastosowaniach pomiaru małych konturów
Systemy napędowe
Sterownik niskoszumowy Dsh / Sterownik ceramiczny niskoszumowy Dch (Wybierane w zależności od wymagań aplikacji)
- Skok szyny: 100-150mm / 180~220mm
- Przedział liczbowy: 0.05~2µm / 0.05~5µm
- Prostoliniowość konturu: 0.3µm/100mm
- Wartość resztkowa chropowatości: ≤0.005µm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość pomiaru: 0.1mm/s
- Niskoszumowy siłownik spełnia wymagania dotyczące dokładności pomiaru profilu standardowych części
- Możliwość pomiaru Ra powyżej 0.025 mikrona za pomocą czujnika chropowatości
Komponenty kolumny
Kolumna szybka Cnf / Kolumna długa szybka Cnfl (Wybierane w zależności od wymagań aplikacji)
- Zakres: 320~420mm / 520~620mm
- Maksymalna prędkość ruchu: 20mm/s
- Minimalna prędkość ruchu: 0.2mm/s
- Dokładność pozycjonowania: 0.005mm
- Szybka konstrukcja kolumny z nierozszerzalną ramą
- Precyzyjna szybka struktura transmisji z szerokim zakresem prędkości i wysoką dokładnością pozycjonowania
Komponenty platformy
Integralny ergonomiczny stół maszynowy MPE
- Materiał: Marmur
- Specyfikacje: 500*800, 500*1000
- Integralna konstrukcja o zwartej budowie
- Wygodna konserwacja i oszczędność miejsca
- Ergonomiczna konstrukcja zmniejsza zmęczenie operatora
