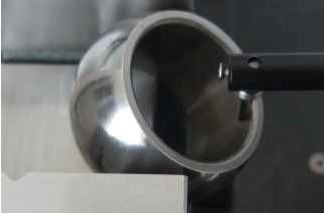

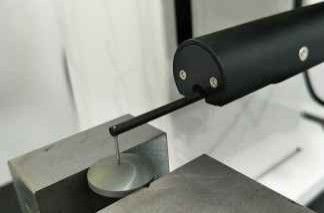

Badanie szorstkości powierzchni i konturów dla łożysk ramiennych
Tester konturów grubości powierzchni serii SPR1000 jest precyzyjnym systemem pomiarowym zaprojektowanym do kompleksowej analizy powierzchni komponentów przemysłowych, w tym łożysk przegubowych,kryształy germanium optycznej jakości, pierścienie uszczelniające i uszczelniacze turbo.
Podstawy pomiaru powierzchni
Wszystkie powierzchnie można zmierzyć w czterech kluczowych elementach, które określają ich funkcjonalne właściwości:
- Wymiary:Związki liniowe między promieniem, kątem, odległością i cechami powierzchni
- Kształt:Odchylenie od geometrii docelowej (płaszczyzna, kulka, stożek) zwykle spowodowane błędem maszyny
- Wymaganie:Pozostałe materiały, o masie przekraczającej 1 kg
- Fale:Wpływy na maszynę nieoptymalne z powodu drgań, niewystarczającej sztywności lub niestabilności procesu
Charakterystyka serii SPR1000
Standardowa konfiguracja z optymalną efektywnością kosztową.Funkcje technologii podwójnych czujników łączących cyfrowe wykrywanie konturów z indukcyjnym pomiarem grubości do kompleksowej analizy powierzchni w jednej maszynie.

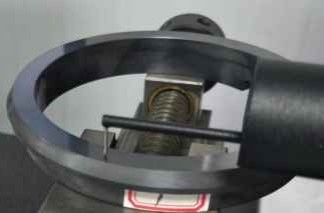

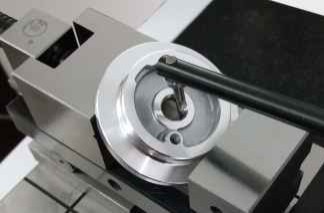

Zastosowania pomiarowe
Specyfikacje techniczne
| Specyfikacja |
Wartość |
| Numer modelu |
PR1103G-sdk |
| Zakres pomiarowy osi X |
100 mm |
| Zakres pomiarowy w osi Z |
320 mm |
| Zakres pomiarowy w osi Z1 |
C:± 12,5 mm/R:± 420 μm |
| Dokładność konturu Z1 Dokładność liniowa |
± 1,5+ 0,2 mm |
| Dokładność łuku |
±(2+R/8) μm |
| Dokładność kąta |
±2′ |
| Prawość |
00,8 μm/100 mm |
| Roughness Precyzja liniowa |
± 4% |
| Hałas pozostałości |
≤ 0,02 μm |
| Podwójna wartość |
1δ≤2nm |
| Długość fali granicznej |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Długość ratingowa |
λcX2,3,4,5,6,7 |
| Prędkość napędu osi X |
0.1~10mm/s |
| Prędkość napędu osi Z |
00,5-10 mm/s |
Zdolności pomiarowe
Analiza profilu:Elementy linii, cechy punktów, odległości między punktami a liniami, analiza pozycji, w tym odległość, równoległość, prostopadłość, kąt, głębokość rowu, szerokość rowu, promień,analiza prostoty, analizy wypukłości i analizy profilu.
Parametry grubości:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametry faleczności:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Oryginalne parametry konturu:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponenty systemu
Czujnik cyfrowego konturu serii P
- Rozdzielczość: 0,02-0,2 μm
- Zakres: ±7,5-±30μm
- Dokładność liniowa: ± 1,5+ 0,6H
- Siła pomiarowa: 1,2 kg
- Utrzymuje doskonałą liniowość w dużych zakresie pomiarów
Opcje systemu napędu
- Pociąg: 100-150 mm
- Interwał liczbowy: 0,2 ~ 2 μm
- Kontur prostoty: 0,5 μm/100 mm
- Wskaźnik nierówności
- Maksymalna prędkość: 10 mm/s
- Minimalna prędkość: 0,1 mm/s
- Standardowy napęd spełnia wymagania pomiaru konturów na poziomie częściowym
Komponenty kolumny
- Zakres: 320~420mm / 520~620mm (wybieralny)
- Maksymalna prędkość: 10 mm/s
- Minimalna prędkość: 0,5 mm/s
- Dokładność pozycjonowania: 0,01 mm
- Lekkie ramy zapewniają długotrwałą stabilność bez deformacji
Składniki platformy
- Materiał: konstrukcja marmurowa
- Specyfikacje: 500 × 800 mm, 500 × 1000 mm
- Projekt z jednej części z kompaktową strukturą dla łatwej konserwacji
Częste pytania
Jest pan fabryką czy firmą handlową?
Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
Co przede wszystkim wytwarza twoja firma?
Specjalizujemy się w maszynach pomiarowych widzenia, maszynach pomiarowych współrzędnych, urządzeniach CMM i VMM i powiązanych urządzeniach.
Jak wybrać odpowiednią specyfikację?
Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o różnorodność produktu i wymagania dotyczące wymiarów.
Przyjmujecie usługi na zamówienie?
Tak, dostarczamy zarówno standardowe maszyny, jak i rozwiązania dostosowane do konkretnych potrzeb klientów.
Jaki jest okres gwarancji?
Nasze produkty są objęte roczną gwarancją.
