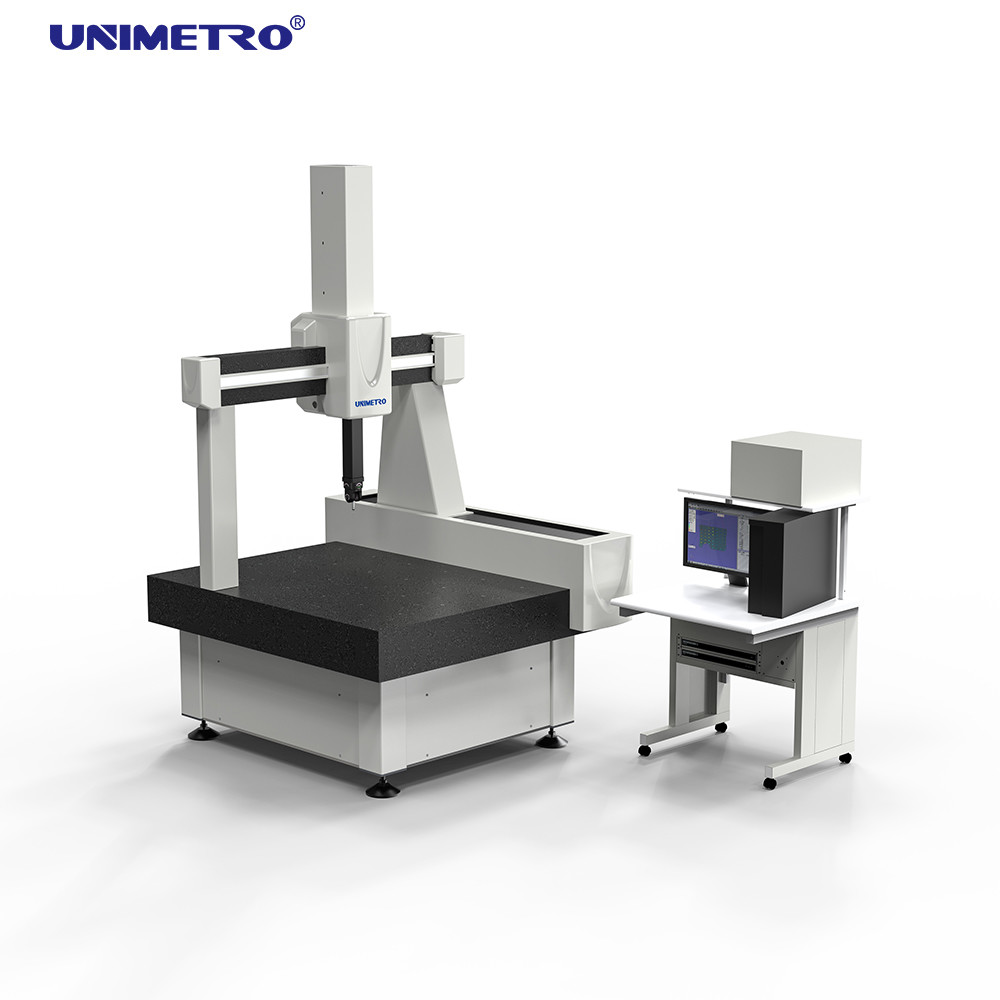

Maszyna do pomiaru współrzędnych 3D o wysokiej precyzji Konstrukcja wiązki ceramicznej

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: ISO
Numer modelu: Neon
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: drewniana skrzynka
Czas dostawy: 40-45 dni
Zasady płatności: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Możliwość Supply: 10 zestawów miesięcznie
Szczegóły informacji
Nazwa produktu: Współrzędnościowa maszyna pomiarowa CMM z ceramiczną wiązką o większej precyzji Model: Neon
MPEE: ≤ 0,9+L/350 (μm) MPEPp: 0,9μm
Gwarancja: 12 miesięcy korzyść: Wysoka celność
High Light:

Maszyny do pomiaru współrzędnych wiązki ceramicznej

,

Maszyna do pomiaru współrzędnych 3D o wysokiej precyzji

,

Maszyna do pomiaru współrzędnych wiązki ceramicznej 3D


opis produktu



Precyzyjna współrzędnościowa maszyna pomiarowa 3D 12 miesięcy gwarancji





Przegląd produktów

„Współrzędnościowa maszyna pomiarowa serii Neon wykorzystuje innowacyjną konstrukcję ceramiczną, aby osiągnąć ultra-precyzyjne skanowanie i wykrywanie na obecnym rynku.Szczególnie nadaje się do zastosowań wymagających precyzyjnych produktów w elektronice, motoryzacji i przemyśle lotniczym.Jest to wyjątkowy i doskonały trójrzędny, który może być wyposażony w wiele sond o trzech współrzędnych.

PARAMETRY TECHNICZNE

Nazwa produktu Współrzędnościowa maszyna pomiarowa typu Gantry CMM do kontroli samochodów
  Zakres skoku (mm) Dokładność (um)
Seria Ne Oś X Oś Y Oś Z MPEE MPEPp
600.700 600-1000 600 0,9+L/350um 0,9um
800 800-1500 700
1000 1000-3000 800
1200 1500-4000 1000
System oprogramowania Pomiar SW Wersja Rational-DMIS Advanced (CAD)
podręcznik Ręczny + dysk
System sterowania i system sond Dołącz joystick System sterowania RENISHAW, zawiera joystick MCU
Zestaw sond RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Rysik do sondy Trzpień RENISHAW M2 M3





Typowym zastosowaniem


· Części do silników samochodowych i skrzyń biegów
· Łopaty lotnicze, silniki i części samolotów
· Ogólna Inżynieria Precyzyjna ·
· Produkcja farmaceutyczna





Cechy

Platforma robocza Wysokiej jakości platforma granitowa, precyzyjna prowadnica typu „jaskółczy ogon”.
Granitowa platforma robocza stanowi podporę całej maszyny, a jej jakość wpływa na ogólną wydajność maszyny.Platforma wykonana z materiału granitowego, połączona z precyzyjnymi prowadnicami typu „jaskółczy ogon”, co skutecznie redukuje wibracje maszyny pomiarowej i poprawia wydajność całej maszyny.
Prowadnica trójosiowa całkowicie zamknięta, belka ceramiczna, wrzeciono:
Obie osie X i Z są wykonane z ceramiki, która jest odporna na rdzę, ma dobrą sztywność, mniejszy współczynnik rozszerzalności cieplnej i większą dokładność!
Wspornik podstawy Podwójny pasywny mechanizm tłumienia:
Trzywspółrzędna maszyna pomiarowa jest zasadniczo wykorzystywana w zakładzie produkcyjnym, więc nieuniknione są wibracje spowodowane przez obrabiarkę lub pojazd transportowy znajdujący się obok niej, co ma fatalny wpływ na dokładność trójrzędnej.Wykonanie fundamentu odpornego na trzęsienia ziemi to podstawowy pomysł, a to zwiększy dodatkowe koszty i kłopoty.Nasz wspornik o trzech współrzędnych przyjmuje podwójną pasywną strukturę tłumiącą, aby zapobiec wpływowi wibracji o niskiej częstotliwości, co znacznie gwarantuje dokładność pomiaru i może zmniejszyć problemy z pomiarami fundamentów odpornymi na trzęsienia ziemi.

Oprogramowanie

Rational — DMIS to nowo opracowany zintegrowany pakiet oprogramowania do pomiarów 3D na dużą skalę.Oprócz rozwoju i projektowania oprogramowania, które uwzględnia wymagania początkujących w zakresie łatwej nauki i użytkowania oprogramowania oraz użytkowników wysokiego poziomu w zakresie funkcji oprogramowania, co ważniejsze, staje się modelem oprogramowania pomiarowego CMM normalizacja.
Programy Rational DMIS są projektowane z pełnym i natywnym jądrem DMIS aż do wersji 5.0 DMIS, która jest całkowicie różna od tak zwanego „wsparcia DMIS” (jądro nie jest DMIS).Jak wszyscy wiemy, DMIS stał się standardem ISO (ISO 22093:2003)
