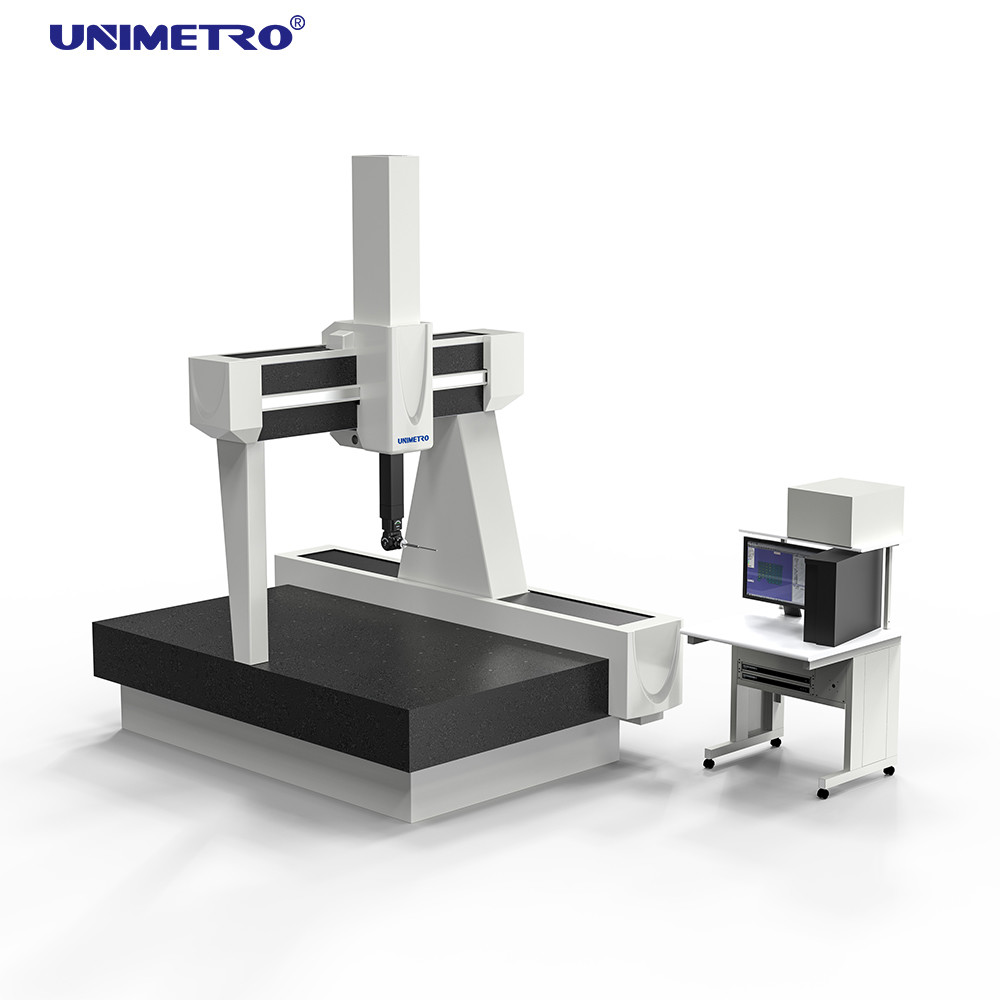

Współrzędnościowa maszyna pomiarowa 3D CMM z pojedynczą ramą o dużym skoku

Przegląd produktów

"Krypton" to wysoce precyzyjna, wysoce niezawodna, wielkoskalowa trójwspółrzędna maszyna pomiarowa, o unikalnej jednostronnej wysokiej konstrukcji.Oparta na uniwersalnej koncepcji modułowej konstrukcji, zapewnia wysoką niezawodność dla wszystkich rodzajów współrzędnościowych maszyn pomiarowych i jest łatwa w utrzymaniu.Ten trójwspółrzędnościowy przyrząd pomiarowy o różnych specyfikacjach tego modelu zawiera szynę przedłużającą o długości ponad 10 m, którą można zainstalować pod powierzchnią gruntu.Seria przyrządów pomiarowych z trzema współrzędnościami Krypton obsługuje różne metody pomiarowe, w tym pomiar sondy cyfrowej z wysyłaniem dotykowym, ciągłe skanowanie sondy analogowej i skanowanie sondy laserowej. Wszystkie te opcje sondy są w pełni wymienne, co pomaga tysiącom pomiarów geometrycznych i bezpłatnych -form części.

PARAMETRY TECHNICZNE

Typowym zastosowaniem

· Części lotnicze i konstrukcyjne
· Duży bieg
· Duża turbina parowa dla elektrowni
· Silniki i śmigła okrętowe
· Części pociągu

Cechy

Podwyższona konstrukcja szyny - dokładność jest stabilna i znacznie poprawiona:
Zastosowanie jednostronnego wiaduktu na maszynie pomiarowej z trzema współrzędnościami znacznie zmniejsza błąd Abbego, zwiększa dokładność, a także znacznie poprawia stabilność.
Trzyosiowa prowadnica całkowicie zamknięta, cały materiał granitowy:
We wszystkich maszynach jesteśmy wyposażeni w zamknięte prowadnice, które zapobiegają uszkodzeniom toru spowodowanym przez zewnętrzną erozję pyłową oraz są chronione przed zanieczyszczeniami i temperaturą.Jest to szczególnie ważne w trudnych warunkach.Wszystkie trzy osie wykonane są z granitu, który jest odporny na korozję i ma dokładnie taki sam współczynnik rozszerzalności cieplnej, dzięki czemu dokładność jest wyższa!

Oprogramowanie

Rational — DMIS to nowo opracowany zintegrowany pakiet oprogramowania do pomiarów 3D na dużą skalę.Oprócz rozwoju i projektowania oprogramowania, które uwzględnia wymagania początkujących w zakresie łatwej nauki i obsługi oprogramowania oraz użytkowników wysokiego poziomu dla funkcji oprogramowania, co ważniejsze staje się wzorem oprogramowania pomiarowego CMM normalizacja.
Programy Rational DMIS są projektowane z pełnym i natywnym jądrem DMIS aż do wersji 5.0 DMIS, która jest zupełnie inna od tak zwanego „obsługi DMIS” (jądro nie jest DMIS).Jak wszyscy wiemy, DMIS stał się standardem ISO (ISO 22093:2003)
