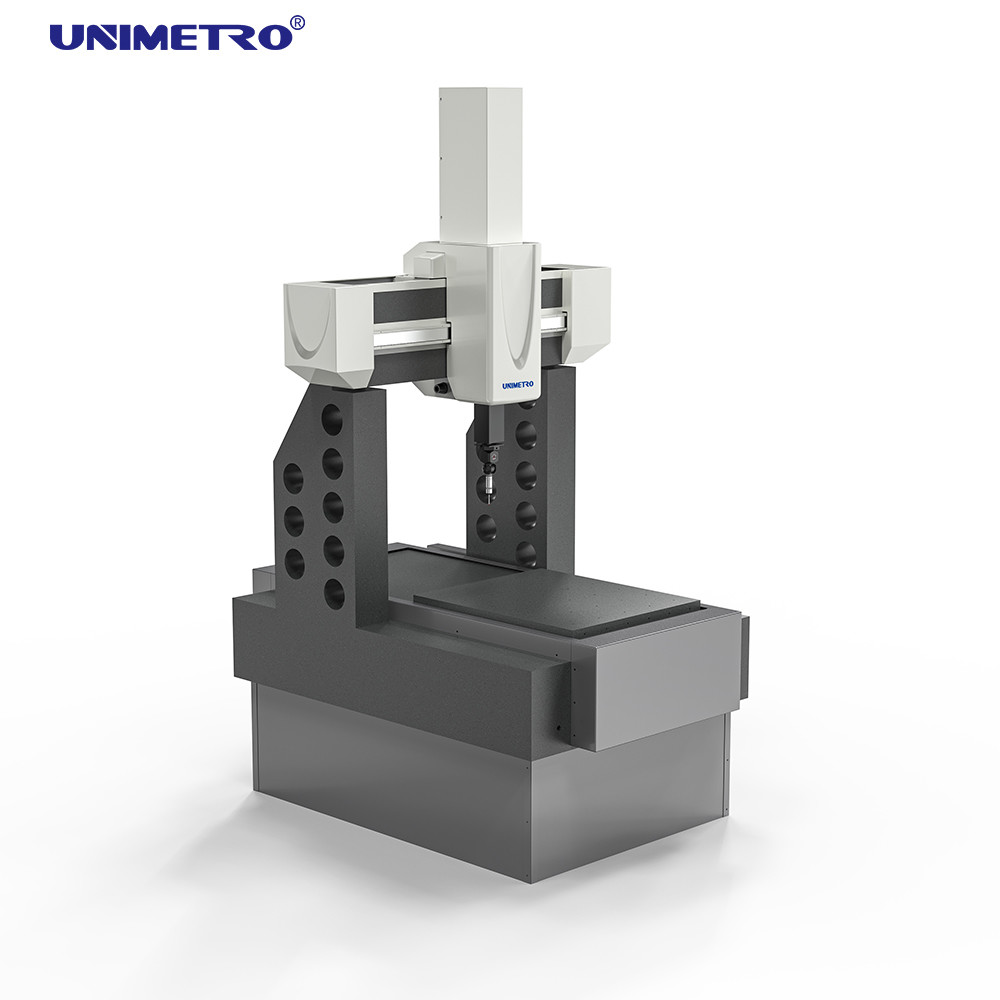

Dokładność Maszyna pomiarowa 3D o wysokiej precyzji 1,2um Współrzędna CMM

Przegląd produktów

„Współrzędnościowa maszyna pomiarowa serii Neon wykorzystuje innowacyjną konstrukcję ceramiczną, aby osiągnąć ultra-precyzyjne skanowanie i wykrywanie na obecnym rynku.Szczególnie nadaje się do zastosowań wymagających precyzyjnych produktów w elektronice, motoryzacji i przemyśle lotniczym.Jest to wyjątkowy i doskonały trójrzędny, który może być wyposażony w wiele sond o trzech współrzędnych.

PARAMETRY TECHNICZNE

Typowym zastosowaniem

· Części do silników samochodowych i skrzyń biegów
· Łopaty lotnicze, silniki i części samolotów
· Ogólna Inżynieria Precyzyjna ·
· Produkcja farmaceutyczna

Cechy

Platforma robocza Wysokiej jakości platforma granitowa, precyzyjna prowadnica typu „jaskółczy ogon”.
Granitowa platforma robocza stanowi podporę całej maszyny, a jej jakość wpływa na ogólną wydajność maszyny.Platforma wykonana z materiału granitowego, połączona z precyzyjnymi prowadnicami typu „jaskółczy ogon”, co skutecznie redukuje wibracje maszyny pomiarowej i poprawia wydajność całej maszyny.
Prowadnica trójosiowa całkowicie zamknięta, belka ceramiczna, wrzeciono:
Obie osie X i Z są wykonane z ceramiki, która jest odporna na rdzę, ma dobrą sztywność, mniejszy współczynnik rozszerzalności cieplnej i większą dokładność!
Wspornik podstawy Podwójny pasywny mechanizm tłumienia:
Trzywspółrzędna maszyna pomiarowa jest zasadniczo wykorzystywana w zakładzie produkcyjnym, więc nieuniknione są wibracje spowodowane przez obrabiarkę lub pojazd transportowy znajdujący się obok niej, co ma fatalny wpływ na dokładność trójrzędnej.Wykonanie fundamentu odpornego na trzęsienia ziemi to podstawowy pomysł, a to zwiększy dodatkowe koszty i kłopoty.Nasz wspornik o trzech współrzędnych przyjmuje podwójną pasywną strukturę tłumiącą, aby zapobiec wpływowi wibracji o niskiej częstotliwości, co znacznie gwarantuje dokładność pomiaru i może zmniejszyć problemy z pomiarami fundamentów odpornymi na trzęsienia ziemi.

Oprogramowanie

Rational — DMIS to nowo opracowany zintegrowany pakiet oprogramowania do pomiarów 3D na dużą skalę.Oprócz rozwoju i projektowania oprogramowania, które uwzględnia wymagania początkujących w zakresie łatwej nauki i użytkowania oprogramowania oraz użytkowników wysokiego poziomu w zakresie funkcji oprogramowania, co ważniejsze, staje się modelem oprogramowania pomiarowego CMM normalizacja.
Programy Rational DMIS są projektowane z pełnym i natywnym jądrem DMIS aż do wersji 5.0 DMIS, która jest całkowicie różna od tak zwanego „wsparcia DMIS” (jądro nie jest DMIS).Jak wszyscy wiemy, DMIS stał się standardem ISO (ISO 22093:2003)
