| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Hel |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 3 ~ 5 tygodni |
| Zasady płatności: | T / T |
| Możliwość Supply: | 40 |

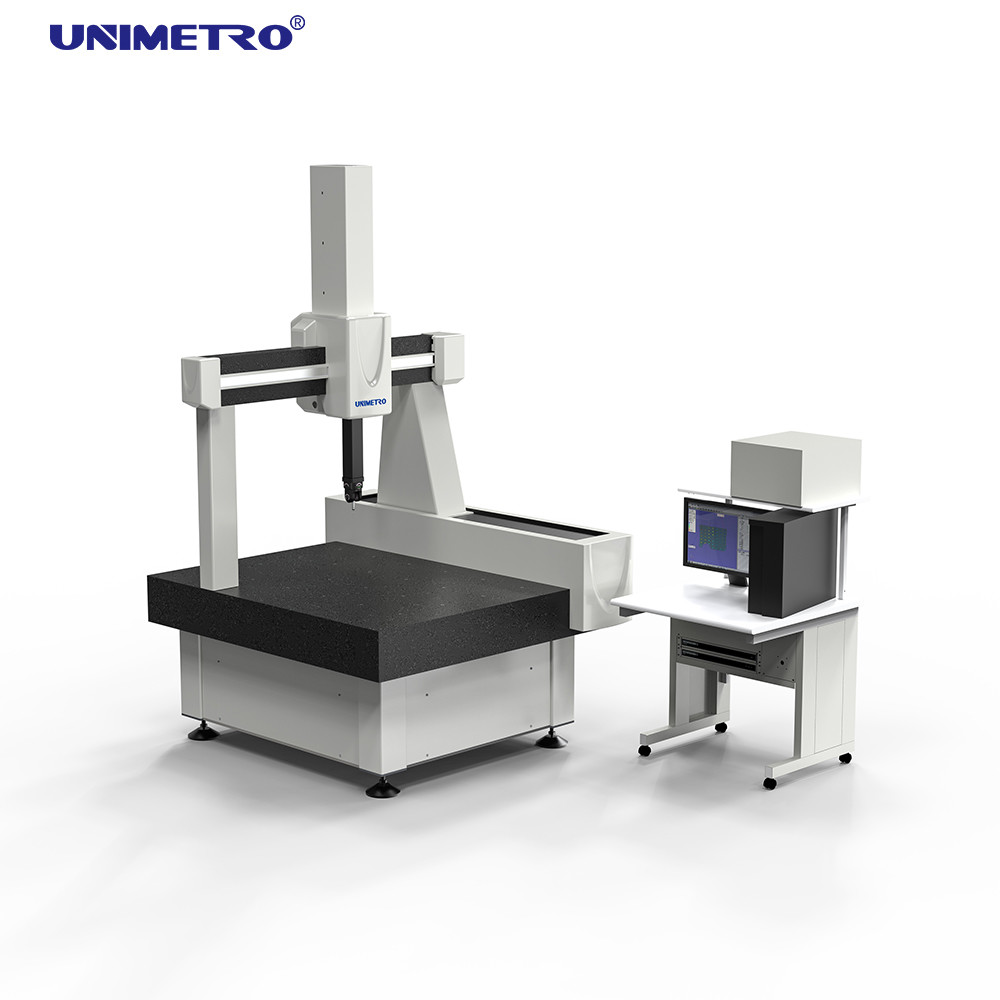

| Nazwa produktu: | Współrzędnościowa maszyna pomiarowa CMM | Tworzywo: | Marmurowa podstawa |
|---|---|---|---|
| Zakres pomiarowy: | 505 X 712 X 505 mm | Średnica całkowita: | 1255 X 1500 X 2700 mm |
| Masa maszyny: | 800 kg | MPEE: | ≤ 1,7+L/350 (μm) |
| MPEPp: | ≤ 2,3 μm | Rozdzielczość skali: | 0,1um |
| Podkreślić: | W pełni automatyczna maszyna do pomiaru współrzędnych 3D,maszyna do pomiaru współrzędnych 3D sondy PH20MT,rozdzielczość skali 0 |
||
"Helium" jest najwyższą precyzją maszyny wyprodukowanej i zaprojektowanej przez UniMetro.zapewnienie doskonałych i terminowych połączeń podczas montażuPrzyjmowanie przez maszynę pomiarową jest zgodne ze standardami ISO 10360-2, wykorzystując dwie standaryzowane procedury przyjmowania.Wszystkie maszyny są mierzone za pomocą ultraprecyzyjnych laserów i testowane za pomocą certyfikowanych przez DKD środków stałych, w tym bloków mierników i płyt kulkowych, gwarantując prawdziwą wysoką jakość, precyzję i niemiecką technologię.
| Parametry | Specyfikacja |
|---|---|
| Obszar pomiarowy | X=505mm, Y=712mm, Z=505mm |
| Ogólny wymiar | 1250 × 1500 × 2700 mm |
| Maksymalna masa części | 800 kg |
| Maszyna | 1930 kg |
| MPEE | ≤ 1,7+L/350 (μm) |
| MPEp | ≤ 2,3 μm |
| Rozdzielczość skali | 00,1 μm |
| Maksymalna prędkość 3D | 550 mm/s |
| Maksymalne przyspieszenie 3D | 700 mm/s |
Rational-DMIS to nowo opracowany pakiet oprogramowania do masowego pomiaru 3D, przeznaczony zarówno dla początkujących, jak i zaawansowanych użytkowników.stanowi model standaryzacji oprogramowania pomiarowego CMM i stał się standardem ISO (ISO 22093)- Nie, nie, nie.
Renishaw PH20 zawiera technologię pięcioosiową do zastosowań wyzwalających w różnych specyfikacjach CMM.Jego bezstopniowe umiejętności pozycjonowania umożliwiają optymalne pomiary obrabiarków z minimalną wymianą sondyPięcioosiowy ruch synchroniczny minimalizuje zapotrzebowanie na przestrzeń do obrotu wokół obrabiarków.
Użytkownicy bazy testowej PH20 mogą bezpośrednio korzystać z dojrzałych modułów głowicy testowej TP20 z różnymi opcjami pomiaru siły, czujnikiem kierunku i przenośnikami.Moduły magnetyczne zapewniają ochronę przed zderzeniami i umożliwiają automatyczną wymianę za pomocą ram wymiany MCR20.
| Parametry | Specyfikacja |
|---|---|
| Powtarzalność pozycji | +0,5 μm |
| Kroki w zakresie pozycjonowania | Nieograniczona, arbitralna |
| Oś obrotowa | +360° |
| Oś kołysania | 0° - 115° |
| Łączna liczba pozycji | Niezliczone. |
| Temperatura pracy | 10-40°C |
| Liczba | Nazwa | Specyfikacje | Ilość |
|---|---|---|---|
| A-5004-7585 | Przesunięcia sondy | 10 mm | 2 |
| A-5004-7586 | Przesunięcia sondy | 20 mm | 2 |
| A-5000-7806 | Sonda kulkowa | Φ1×10 mm | 2 |
| A-5000-3603 | Sonda kulkowa | Φ1×20 mm | 2 |
| A-5000-3604 | Sonda kulkowa | Φ1×10 mm | 2 |
| A-5000-4161 | Sonda kulkowa | Φ1×20 mm | 2 |
| A-5000-2286 | Sonda kulkowa | Φ1×50 mm | 1 |
| Wykrywacz sondy | 2 | ||
| Łącznie: | 8 Rodzaje | 15 sztuk | |
