| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Hel |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 3 ~ 5 tygodni |
| Zasady płatności: | T / T |
| Możliwość Supply: | 40 |

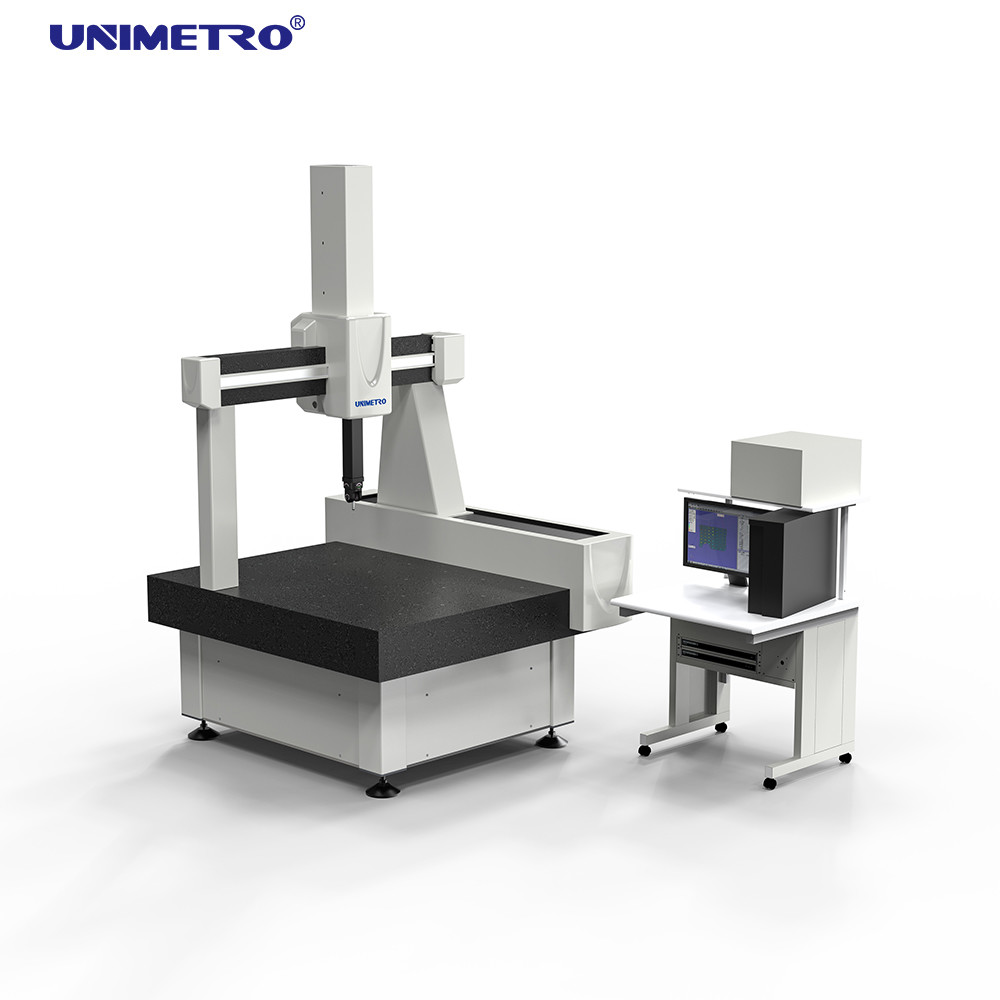

| Nazwa produktu: | Współrzędnościowa maszyna pomiarowa CMM | Tworzywo: | Marmurowa podstawa |
|---|---|---|---|
| Zakres pomiarowy: | 500*600*500mm | Średnica całkowita: | 1250*1400*2600 |
| Masa maszyny: | 1950 kg | MPEE: | ≤ 1,7+L/350 (μm) |
| MPEPp: | ≤ 2,3 μm | Rozdzielczość skali: | 0,5um |
| Podkreślić: | Współrzędnościowa maszyna pomiarowa CMM typu helowego,marmurowa podstawa 3d cmm,półautomatyczna współrzędnościowa maszyna pomiarowa CMM |
||
Seria Helium reprezentuje najwyższą precyzję współrzędnościowych maszyn pomiarowych UNIMETRO, charakteryzującą się niemiecką technologią i kompleksowym zapewnieniem jakości. Każdy element przechodzi ścisłą selekcję i doskonały montaż, a testy akceptacyjne przeprowadzane są zgodnie z normami ISO 10360-2 przy użyciu ultraprecyzyjnego pomiaru laserowego i solidnych mierników z certyfikatem DKD.
| Parametr | Specyfikacja |
|---|---|
| Obszar pomiarowy | X=510mm, Y=610mm, Z=508mm |
| Ogólne wymiary | 1250 × 1400 × 2600 mm |
| Maksymalna masa części | 900 kg |
| Masa maszyny | 1950 kg |
| MPee | ≤ 1,7+L/350 (μm) |
| MPep | ≤ 2,3μm |
| Rozdzielczość skali | 0,5μm |
| Maksymalna prędkość 3D | 500 mm/s |
| Maksymalne przyspieszenie 3D | 900 mm/s |
Ten opatentowany system, zintegrowany bezpośrednio z ramą maszyny, w większości przypadków eliminuje potrzebę stosowania specjalnych fundamentów, umożliwiając umieszczenie w pobliżu urządzeń produkcyjnych bez zakłóceń wibracyjnych.
Wykonane z precyzyjnego, ciężkiego naturalnego granitu z „Mount TAI”, aby zapewnić doskonałe tłumienie wibracji i stabilną pracę.
Chroni prowadnice przed uszkodzeniami, brudem i bezpośrednimi wpływami termicznymi, dzięki czemu maszyna nadaje się do pracy w zapylonych środowiskach.
Wykorzystuje konstrukcję „stałego + mikrozawieszenia”, aby zapewnić równoległość przekładni z prowadnicami, co zapewnia w dużej mierze bezobsługową pracę.
Wszystkie krytyczne części, w tym serwomotory, układy przeniesienia napędu i układy pneumatyczne, pochodzą od renomowanych marek, co zapewnia optymalną precyzję i żywotność.
Skala optyczna o wysokiej dokładności z rozdzielczością 0,05 μm od wiodącego w branży producenta.
Konstrukcja otoczona z 4 stron z wieloma regulatorami ciśnienia powietrza i pierścieniową konstrukcją łożyska pneumatycznego zapewniającą stabilność instrumentu podczas ruchu.
Tworzy strefę kondensatu pomiędzy łożyskiem powietrznym a prowadnicą, aby zrównoważyć ciepło powstające w wyniku tarcia podczas ruchu, poprawiając stabilność termiczną i długoterminową precyzję (zużycie powietrza: 150 NL/min).
Rational-DMIS — wielkoskalowy zintegrowany pakiet oprogramowania do pomiarów 3D opracowany z natywnym jądrem DMIS (norma ISO 22093:2003). Zaprojektowany, aby zadowolić zarówno początkujących, jak i zaawansowanych użytkowników, oferując kompleksową funkcjonalność.
| Parametr | Specyfikacja |
|---|---|
| Powtarzalność pozycji | +0,5 μm |
| Kroki pozycjonowania | 15° |
| Oś obrotowa | +180° |
| Oś wahadłowa | 0° - 90° |
| Całkowita liczba pozycji | 140mm |
| Temperatura robocza | 10-40 ℃ |
| Numer | Nazwa | Dane techniczne | Ilość |
|---|---|---|---|
| A-5004-7585 | Przedłużacz sondy | 10 mm | 2 |
| A-5004-7586 | Przedłużacz sondy | 20mm | 2 |
| A-5000-2280 | Przedłużacz sondy | 240 mm | 1 |
| A-5000-7806 | Sonda kulowa | Φ1×10mm | 2 |
| A-5000-3603 | Sonda kulowa | Φ2×10mm | 2 |
| A-5000-3604 | Sonda kulowa | Φ3×10mm | 2 |
| A-5000-4161 | Sonda kulowa | Φ4×10mm | 1 |
| A-5000-2286 | Sonda kulowa | Φ5×10mm | 1 |
| Klucz do sondy | 2 | ||
| Całkowity: | 10 typów | 15 sztuk | |
