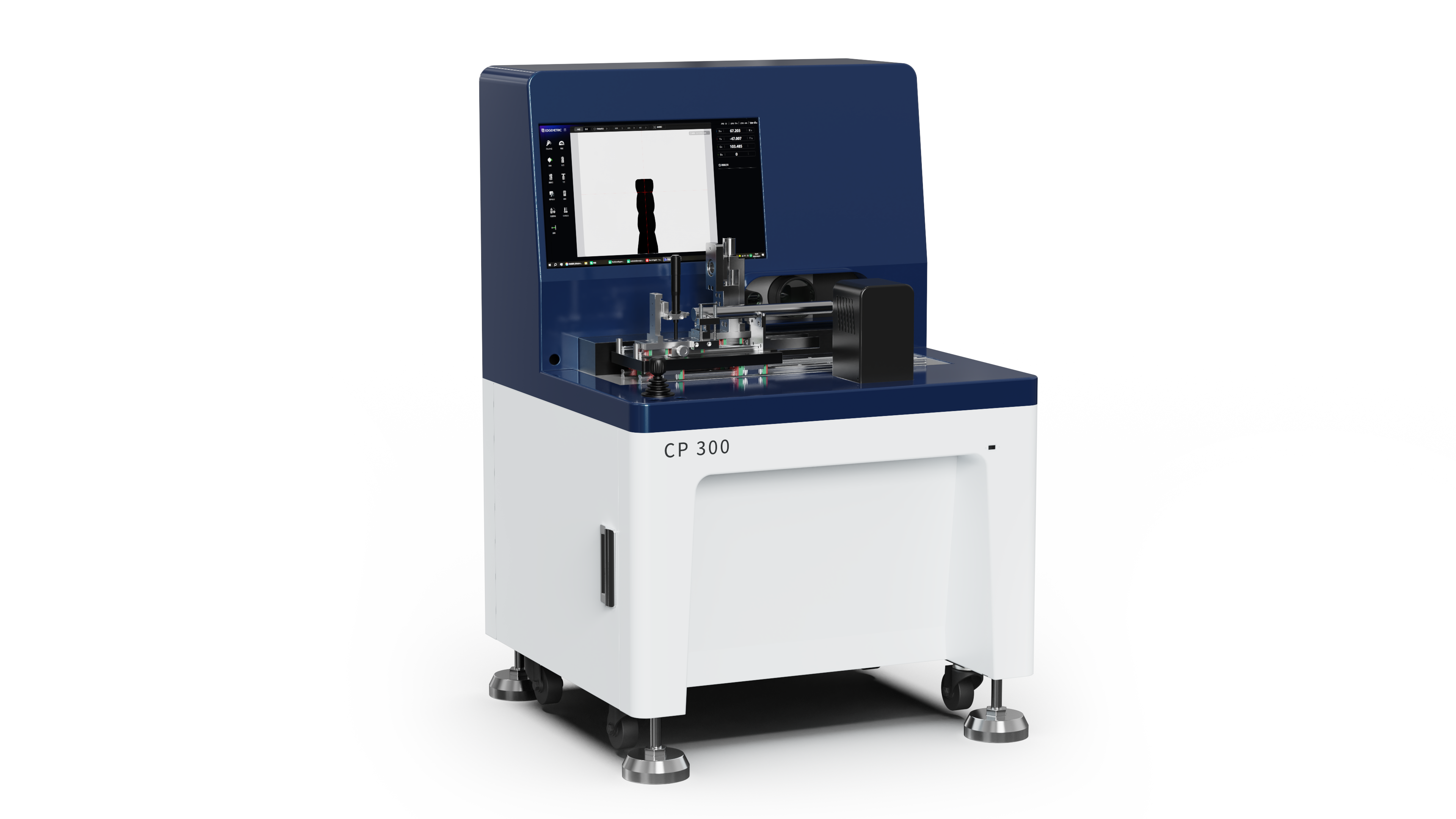

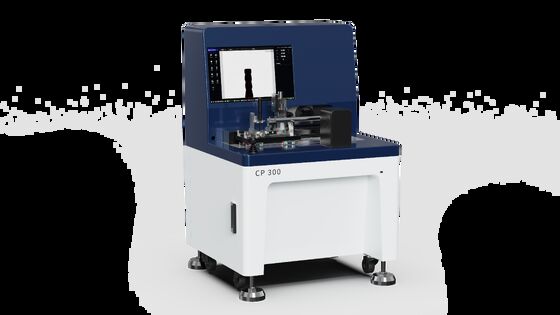

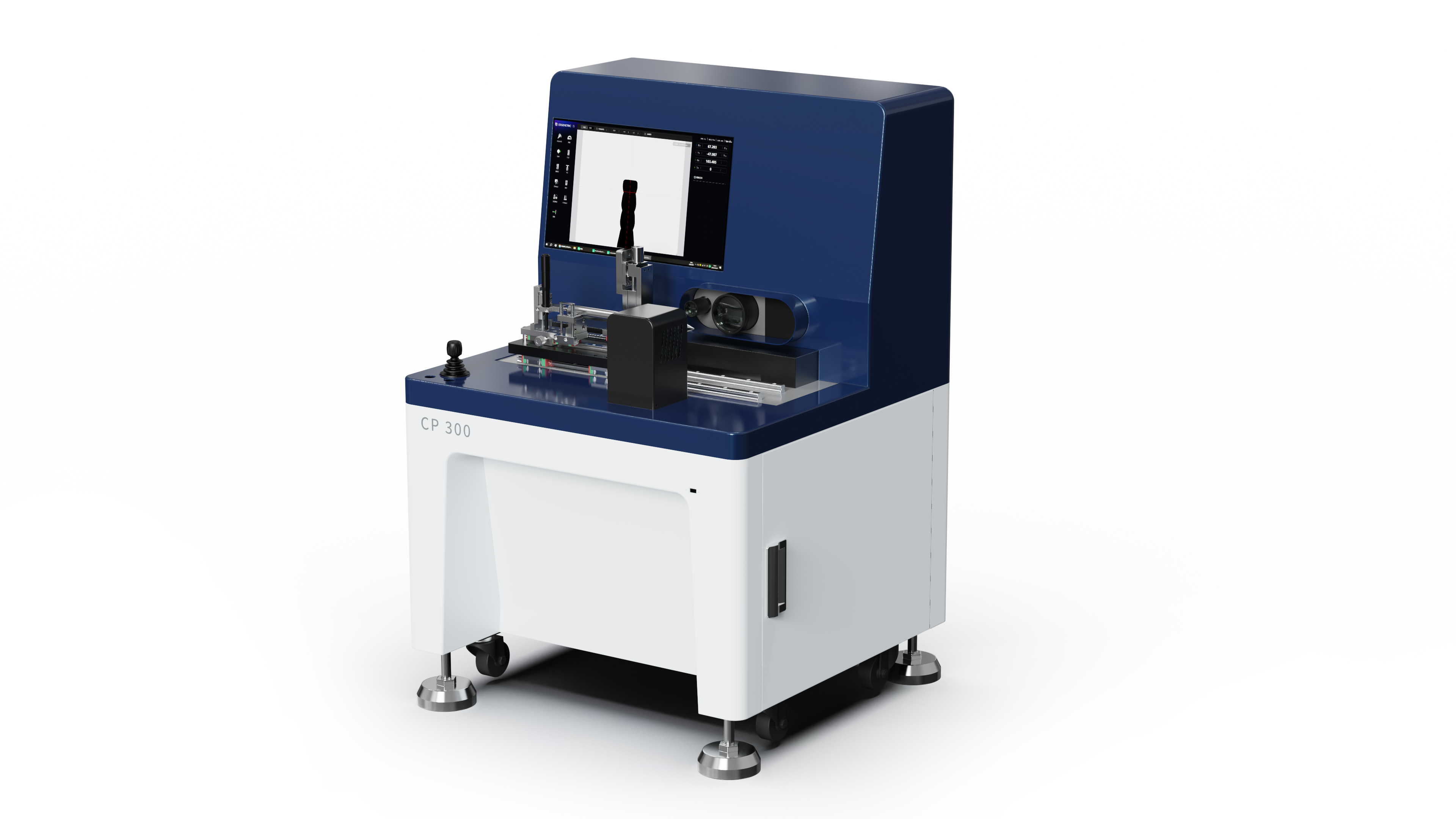

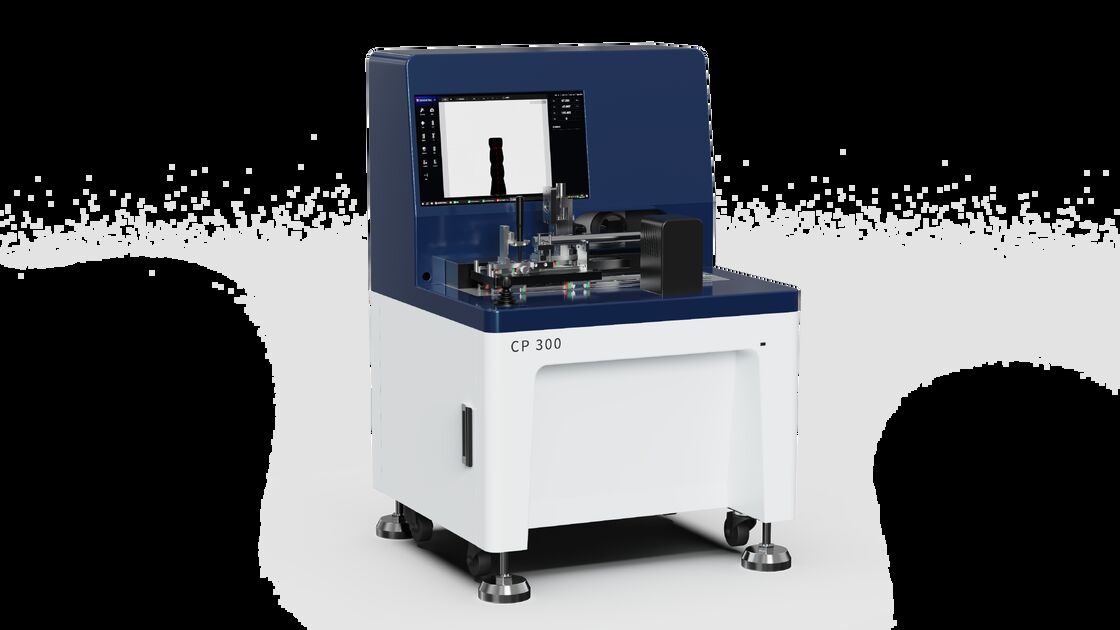

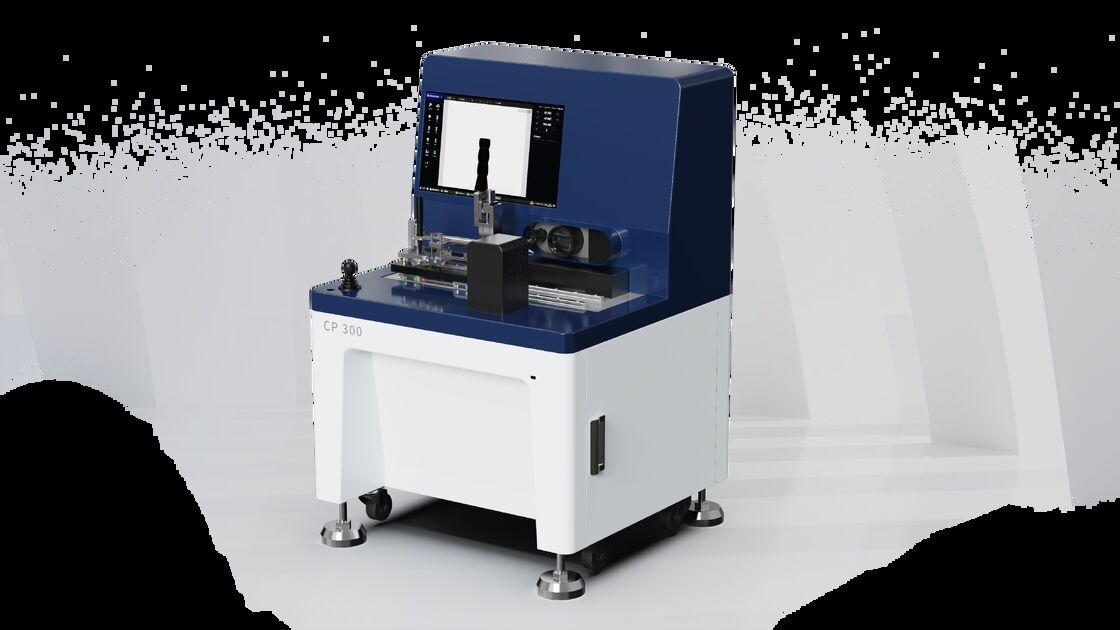

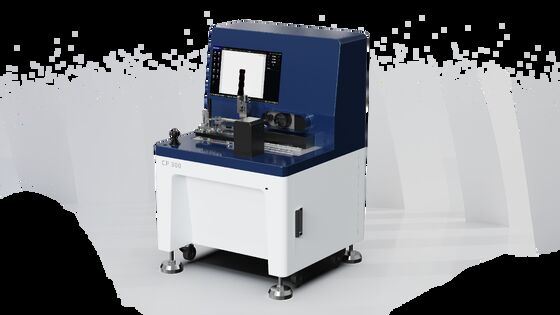

Cutter Profiler CP300: Precyzyjny, automatyczny przyrząd do pomiaru profilu narzędzia 2D

CP 300 to wysoce precyzyjne,zautomatyzowane urządzenie pomiarowe dedykowane profilowi 2D narzędzi cięcia.Wraca do istoty pomiaru profilu - szybkie osiągnięcie,stabilna i powtarzalna ilościowa ocena cech profilu, takich jak młynki końcowe, narzędzia do noszenia kul i utworzone narzędzia z wyjątkowym obrazowaniem optycznym i dokładnością mechaniczną.Jest to niezawodny punkt kontroli jakości w procesie produkcji narzędzi cięcia i ponownego szlifowania.

• Wysoce precyzyjny sprzęt i system obrazowania:

  1Precyzyjna platforma optyczna: wyposażona w obiektyw zoomowy o wysokiej rozdzielczości i kamerę przemysłową o wysokiej rozdzielczości, w połączeniu z telecentryczną konstrukcją optyczną,skutecznie zmniejsza błędy perspektywiczne i uzyskuje wyraźne, zdjęcia profilu cięcia bez zniekształceń z ostrymi krawędziami.
  2System mechaniczny o wysokiej sztywności: przyjmując wysokiej precyzji przewodnika liniowego i oś obrotową, zapewnia płynność ruchu skanowania i dokładność pozycjonowania,tworzenie solidnego fundamentu dla wielokrotnych pomiarów.
  3.Inteligentny system pomiarowy z dwoma obiektywami:obiektyw o niskiej powiększaniu ma większe pole widzenia dla szybkiego uchwycenia i ogólnego pomiaru całego profilu narzędzi dużych rozmiarów;obiektyw o wysokim powiększaniu zapewnia wyższą rozdzielczość do pomiaru szczegółów profilu mikroskopowego cięcia małych średnic lub części kluczowychInteligentna współpraca systemu z dwoma soczewkami spełnia potrzeby pomiaru profilu o wysokiej precyzji w całym zakresie narzędzi od mikro do dużych bez ręcznej wymiany soczewek.

• Inteligentne i wydajne oprogramowanie i funkcje analityczne:

  1Automatyczne pomiary za pomocą jednego kliknięcia: wstępnie ustawione programy pomiarowe dla różnych standardowych narzędzi (np.Młyny końcowe i narzędzia do noszenia kul) w celu realizacji całkowicie automatycznego procesu od pozycjonowania i skanowania do oceny.
  2Inteligentne porównanie konturów: obsługuje importowanie standardowych rysunków CAD (DXF), automatyczne porównanie z mierzonymi konturami,szybkie generowanie map kolorów odchylenia i szczegółowych raportów o wymiarach dla intuicyjnego osądu kwalifikacji.
  3.Rich Profile Parameter Library: Automatycznie analizuje i wydaje dziesiątki parametrów geometrycznych profilu, takich jak promień łuku, kąt, odległość i współrzędne punkty, aby zaspokoić różnorodne potrzeby inspekcyjne.

• Wyjątkowa stabilność i użyteczność:

  1Doskonała powtarzalność: opierając się na stabilnej strukturze mechanicznej i precyzyjnym systemie sterowania, osiąga powtarzalność pomiarów na poziomie mikronów,zapewnienie spójności i wiarygodności wyników pomiarów w różnych partiach i podmiotach.
  2Uproszczony proces obsługi: prosty interfejs oprogramowania i wizard-style design obsługi znacznie zmniejszają zależność od doświadczenia zawodowego operatorów i obniżają koszty szkolenia.
  3.Rozbudowa przemysłowa: Dzięki dobrej zdolności dostosowania się do środowiska może być stabilnie stosowana w pomieszczeniach kontrolnych lub środowiskach w pobliżu zakładu produkcyjnego.
