System kontroli narzędzi UNIMETRO RANGER600 do frezowania
Zastosowanie produktu

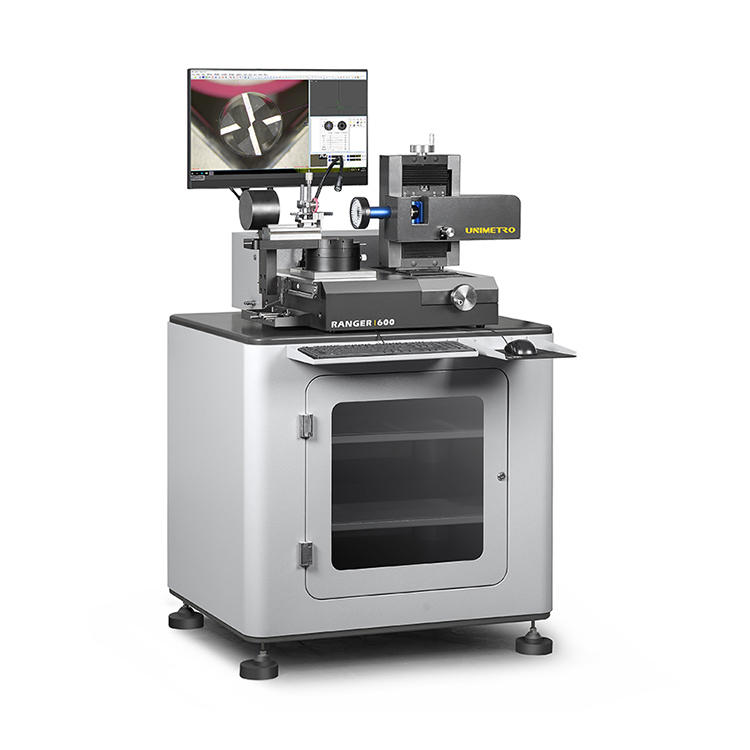

System kontroli narzędzi UNIMETRO RANGER600 jest uniwersalną maszyną pomiarową do wiertarek, frezarek i obwodników z elastycznym systemem oświetlenia.Dzięki kompaktowej konstrukcji i dużej stabilności, RANGER600 może być stosowany w pomieszczeniach metrologicznych, w pomieszczeniach kontroli lub bezpośrednio w produkcji.
System ten, skonfigurowany z uniwersalnym oprogramowaniem pomiarowym SMARTOOL, jest idealnym instrumentem dla wszystkich rodzajów narzędzi do cięcia metalu,od szybkiej kontroli pojedynczych kryteriów (takich jak kontur zewnętrzny lub kąty) po pełną kontrolę specjalnych geometrii narzędzi. Użytkownicy mogą łatwo osiągnąć PUT-MEASURE-ANALYSE przepływ pracy z RANGER600.
Specyfikacje techniczne
| Parametry |
Wartość |
| Podróż w osi X |
80 mm |
| Oś Y Podróż |
60 mm |
| Zakres pomiaru osi Z |
60 mm |
| Maksymalna średnica narzędzia |
50 mm |
| Maksymalna długość narzędzia |
300 mm |
| Odległość robocza |
90 mm |
| Lensy |
0.7-4.5X wgnieciona soczewka zoomowa |
| Kamera |
Kamera 2M pikseli HD/5M pikseli HD (opcjonalnie) |
| Rozdzielczość w skali liniowej |
00,0001 mm |
| Zwiększenie |
12.6X~79.2X/25.2X~158.4X (nieobowiązkowe) |
| Pole widzenia |
27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (nieobowiązkowe) |
| Dokładność pomiaru |
X~Y,(2,5+L/100) μm, L to zmierzona długość |
| PC |
System PC ALL-IN-ONE, system operacyjny Windows 10, z 24-calowym monitorem LCD |
| Oświetlenie |
8 sekcji światła pierścieniowego LED, światła konturowego i elastycznego światła pomocniczego, wszystkie sterowane przez oprogramowanie i programowalne |
| Format wejścia |
Pliki DXF |
| Format wyjścia |
Excel, DXF |

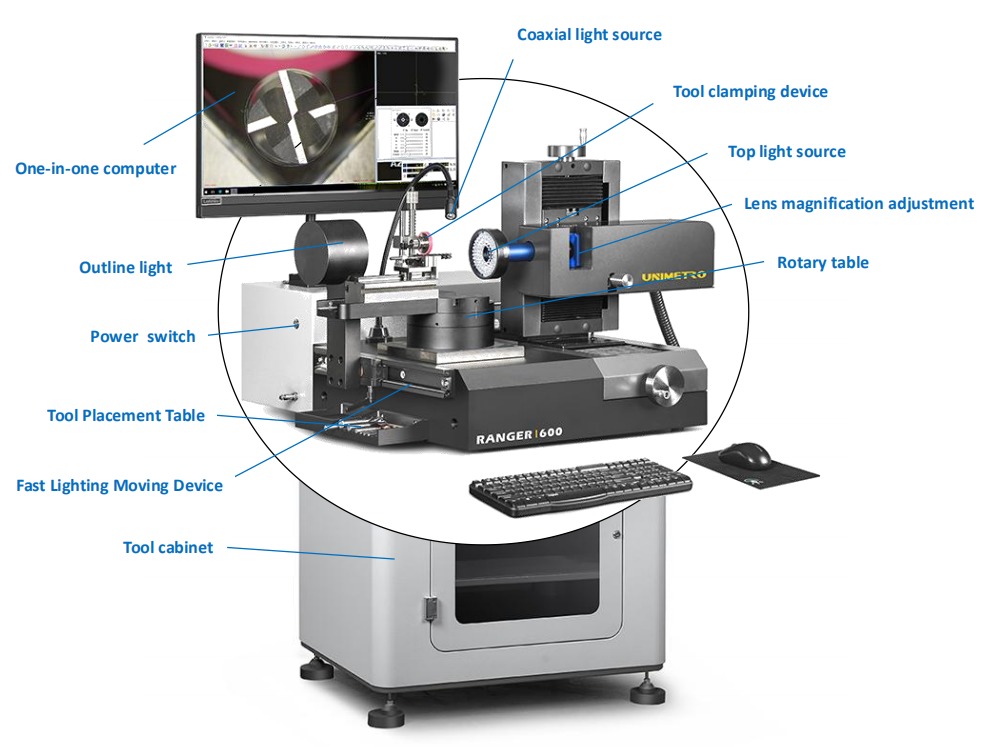

Zaawansowane cechy projektowania
- Ergonomiczna konstrukcja z solidną konstrukcją
- Zdjęcie HD i wyświetlenie z opcjonalnym powiększaniem mikroskopem

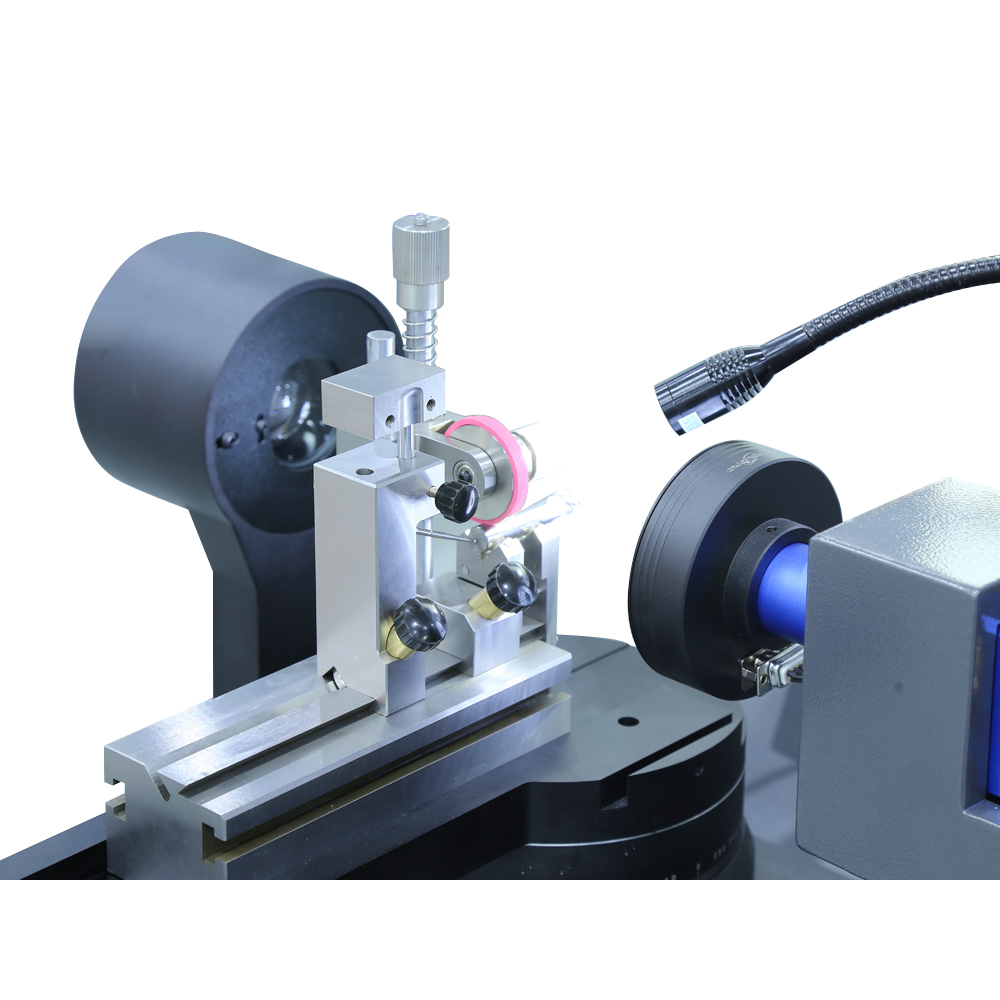

- Stabilny blok V do bezpiecznego trzymania i ustawiania narzędzia
- Mechaniczne ustawione kąty pomiarowe 0° i 90° na fazie obrotowej
- Wysokiej dokładności koder w stoliku obrotowym dla precyzyjnej lokalizacji kąta
- Programowalne światło pierścieniowe LED z oświetleniem konturowym i oświetleniem pomocniczym
- Oprogramowanie pomiarowe SMARTOOL ze specjalistycznymi funkcjami narzędzia cięcia
- Automatyczne wykrywanie krawędzi i szybkie pomiar kąta z siatką
- Funkcje porównania elementów CAD
- Eksport wyników pomiarów do plików EXCEL lub CAD
- System PC ALL-IN-ONE dla zwiększonej stabilności
Możliwości pomiaru wielostronnych

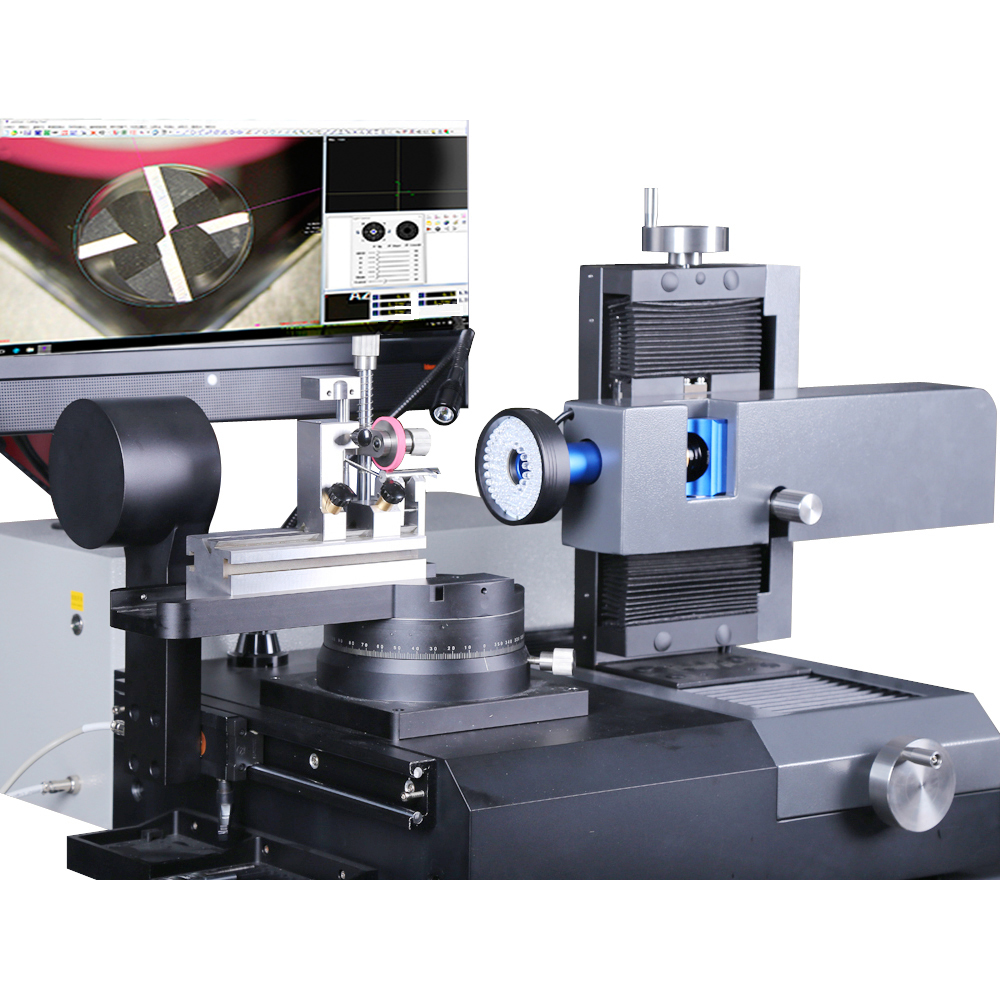

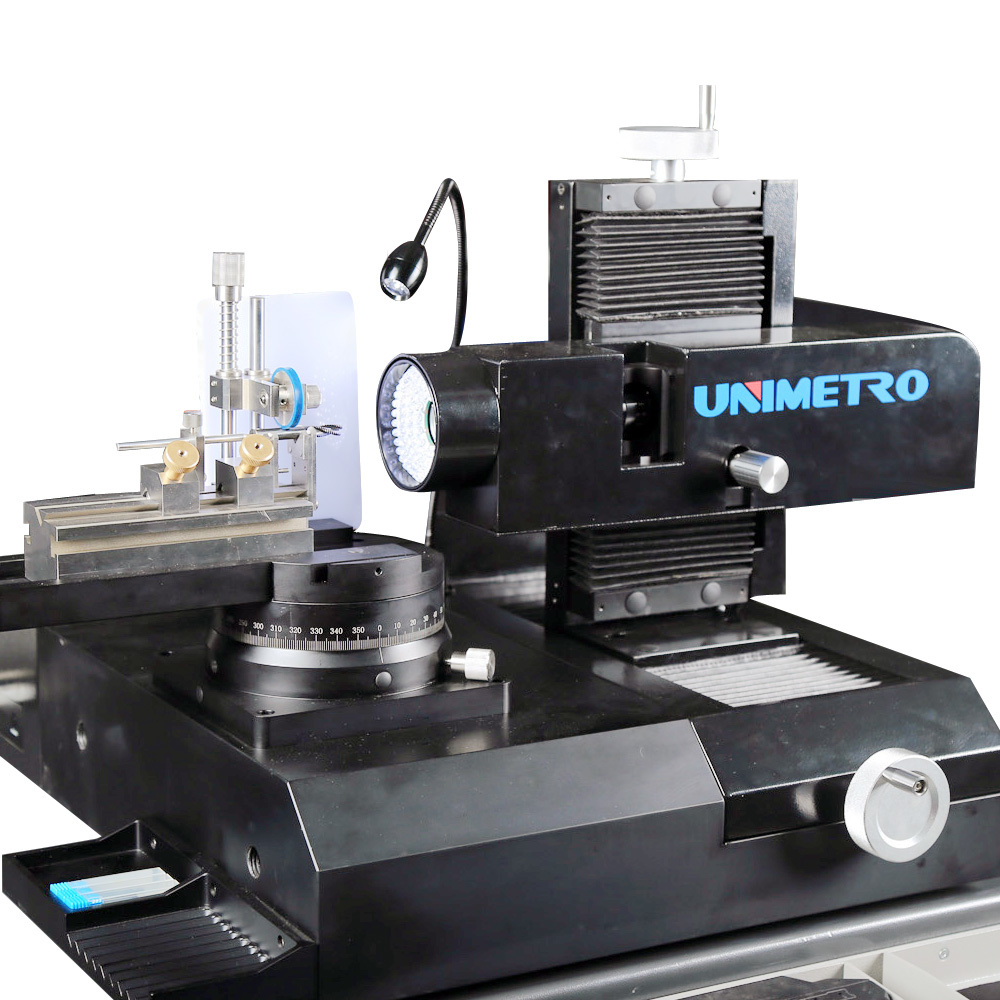

Stolik obrotowy oferuje dwa mechaniczne ustawione kąty (0° i 90°) dla precyzyjnego pozycjonowania narzędzia.Pozycja 90° ułatwia pomiar kąta spirali, Axial Front angle, First Rear angle, Second Rear angle, and Tilting Edge angle. Dodatkowe kąty można precyzyjnie zlokalizować za pomocą wbudowanego kodera, z odczytami kątów wyświetlanymi w oprogramowaniu.
System oświetlenia
System zawiera dodatkowe światło, które można przyciemniać na elastycznym ramieniu, w celu zwiększenia lokalizacji obrazu,i równoległy moduł świetlny LED, który porusza się wzdłuż osi X w celu zapewnienia optymalnego obrazowania konturów narzędzi.
Funkcje stanowiska roboczego

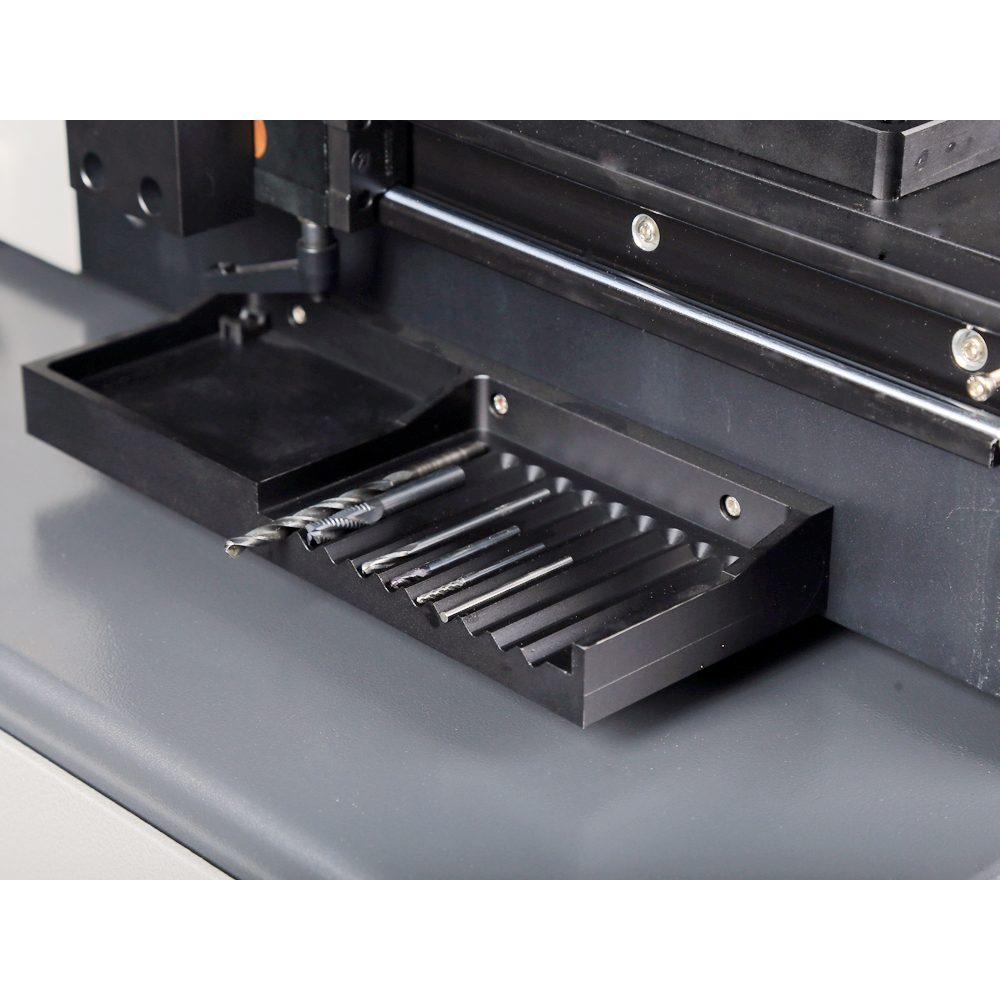

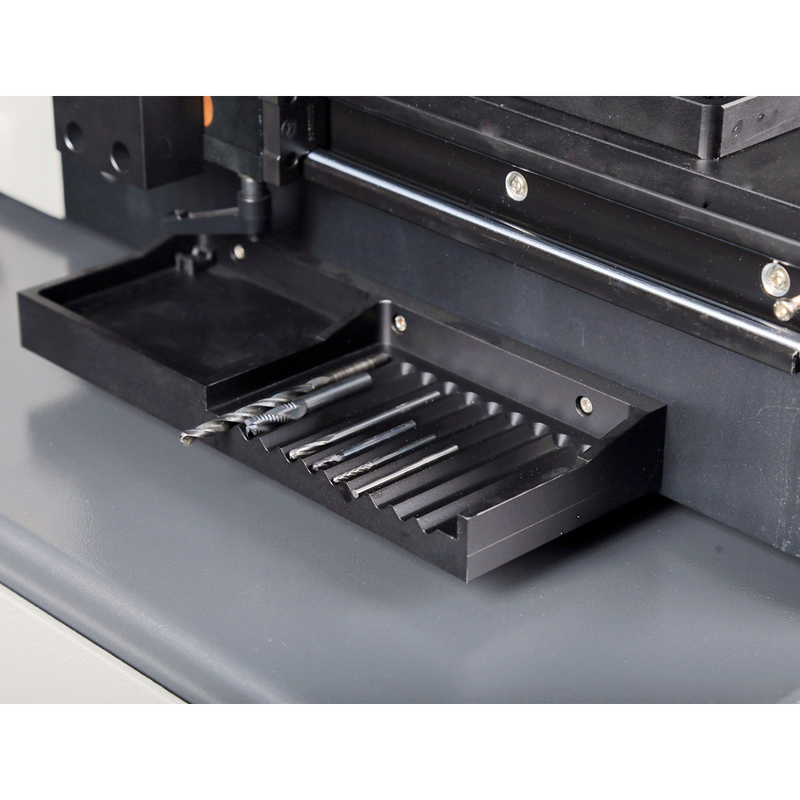

System wyposażony jest w solidne stanowisko robocze z praktyczną powierzchnią magazynową oraz zintegrowany wielowymiarowy uchwyt do narzędzi do zorganizowanego przygotowywania narzędzi.
Oprogramowanie pomiarowe SMARTOOL
Oprogramowanie do pomiaru narzędzi cięcia SMARTOOL zostało opracowane w oparciu o wysokiej dokładności technologię pomiarową optyczną i cyfrową.Oferuje intuicyjną obsługę z licznymi algorytmami pomiaru i oceny specjalnie zaprojektowanymi dla narzędzi wytwarzanych lub ostrzonych w operacjach szlifowania.
Funkcje oprogramowania
- Wyświetlacz obrazu o wysokiej rozdzielczości z interfejsem graficznym
- Dynamiczny w czasie rzeczywistym widok krzywej wykrywania krawędzi
- Szybkie pomiar kąta z obrotową siatką
- Funkcja porównania CAD do oceny geometrii narzędzia
- Wszystkie klawisze funkcji i panele sterowania wyświetlane w oknie oprogramowania
Możliwości pomiarowe
System może mierzyć różne kąty i cechy narzędzia, w tym kąt spiralny, kąt przodu osiowy, kąty tylne, kąt nachylenia krawędzi, geometrie końca narzędzia i wiele innych.
