| Miejsce pochodzenia: | Guangdong, Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |

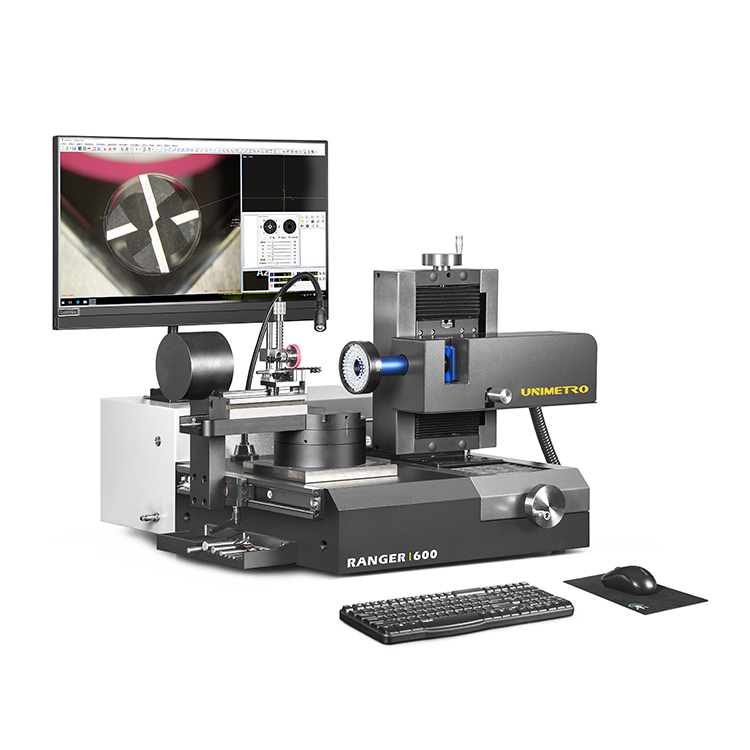

| Numer modelu: | Ranger 600 |
| Minimalne zamówienie: | 1 |
| Zakres pomiarowy: | 80*60*60 mm | Maksymalna średnica narzędzia: | 50mm |
|---|---|---|---|
| Max Długość narzędzia: | 300 mm | Odległość robocza: | 90 mm |
| Układ soczewek: | 0,7x ~ 4,5x soczewka zoomu | Rozdzielczość skali liniowej: | 0,0001 mm |
| Format pliku wejściowego: | Plik dxf | Format pliku wyjściowego: | Excel, DXF |
| Przesuw osi X: | 80mm | Przesuw osi Y: | 60mm |
| Zakres osi Z: | 60mm | Rozdzielczość aparatu: | Kamera HD 2M Pixel HD/5m Pixel HD (opcjonalnie) |
| Zakres powiększenia: | 12,6x ~ 79,2x/25,2x ~ 158,4x (opcjonalnie) | Pole widzenia: | 27*20 mm ~ 4,3*3,3 mm/13,5*10 mm ~ 2,3*1,6 mm (opcjonalnie) |
| Dokładność pomiaru: | X ~ y, (2,5+l/100) µm, L to zmierzona długość | ||
| Podkreślić: | 80*60*60mm Measurement Range Tool Inspection System,0.0001mm Linear Scale Resolution Vision Measuring Machine,DXF File Input Cutting Tools Measuring System |
||
| Parametry | Wartość |
|---|---|
| Podróż w osi X | 80 mm |
| Oś Y Podróż | 60 mm |
| Zakres pomiaru osi Z | 60 mm |
| Maksymalna średnica narzędzia | 50 mm |
| Maksymalna długość narzędzia | 300 mm |
| Odległość robocza | 90 mm |
| Lensy | 0.7-4.5X wgnieciona soczewka zoomowa |
| Kamera | Kamera 2M pikseli HD/5M pikseli HD (opcjonalnie) |
| Rozdzielczość w skali liniowej | 00,0001 mm |
| Zwiększenie | 12.6X~79.2X/25.2X~158.4X (nieobowiązkowe) |
| Pole widzenia | 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (nieobowiązkowe) |
| Dokładność pomiaru | X~Y,(2,5+L/100) μm (L jest mierzoną długością) |
| PC | System PC ALL-IN-ONE, system operacyjny Windows 10, 24-calowy monitor LCD |

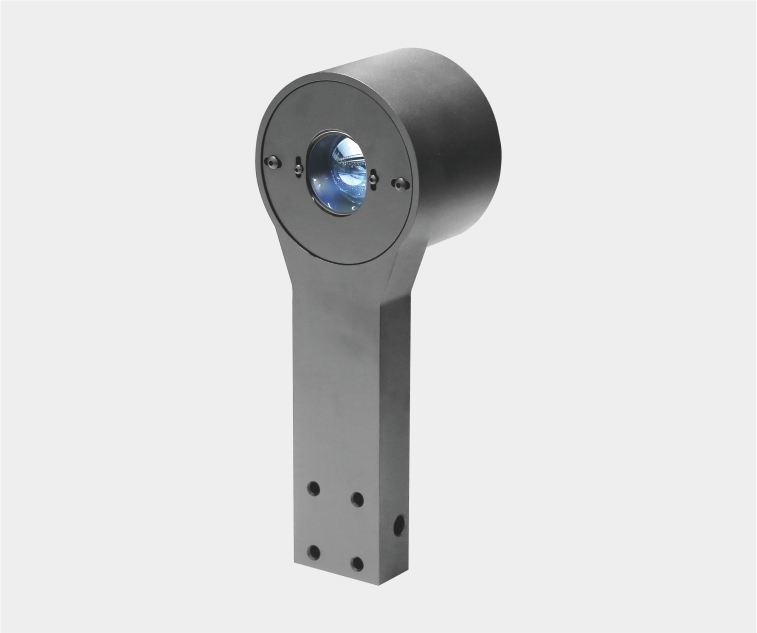

| Oświetlenie | Ośmiodziałowe światło pierścieniowe LED, światło konturowe, elastyczne światło pomocnicze |
| Format wejścia | Pliki DXF |
| Format wyjścia | Excel, DXF |
