Dom > Produkty> System kontroli narzędzi> Maszyna pomiarowa widzenia do kontroli narzędzi z roczną gwarancją, obsługą dostosowania i drewnianym opakowaniem

Maszyna pomiarowa widzenia do kontroli narzędzi z roczną gwarancją, obsługą dostosowania i drewnianym opakowaniem

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Podstawowe informacje
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: UNIMETRO
Numer modelu: Ranger 600
Minimalne zamówienie: 1
Cena: $22,000
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Przesuw osi X: 80mm Przesuw osi Y: 60mm
Zakres osi Z: 60mm Maksymalna średnica narzędzia: 50mm
Max Długość narzędzia: 300 mm Odległość robocza: 90 mm
Typ obiektywu: Wgnieciony obiektyw zmiennoogniskowy 0,7-4,5X Rozdzielczość aparatu: Kamera HD 2M Pixel HD/5m Pixel HD (opcjonalnie)
Rozdzielczość skali liniowej: 0,0001 mm Zakres powiększenia: 12,6x ~ 79,2x/25,2x ~ 158,4x (opcjonalnie)
Pole widzenia: 27*20 mm ~ 4,3*3,3 mm/13,5*10 mm ~ 2,3*1,6 mm (opcjonalnie) Dokładność pomiaru: X ~ y, (2,5+l/100) µm, L to zmierzona długość
System komputerowy: System komputerowy komputerowy, Windows 10 OS, 24-calowy monitor LCD System oświetlenia: 8 sekcji LED Ring Light, konturowe światło, elastyczne światło pomocnicze
Kąty etapowe obrotowe: 0 stopni i 90 stopni
Podkreślić:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

opis produktu

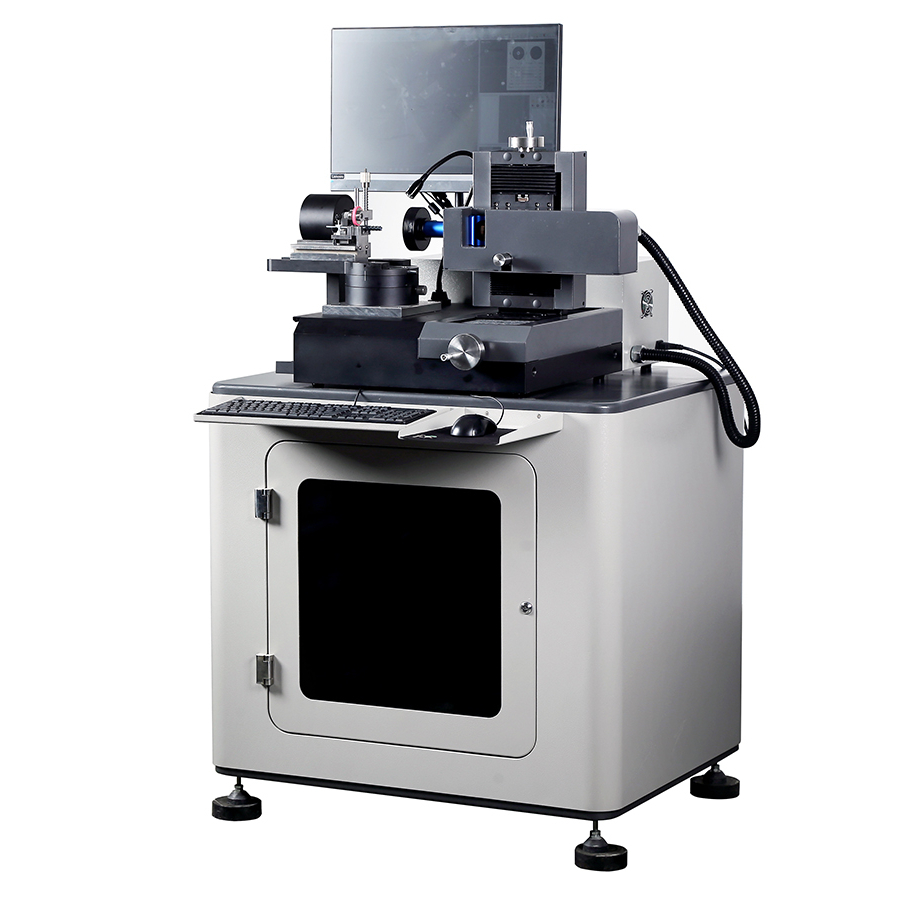

System kontroli narzędzi frezarskich - UNIMETRO RANGER600
Zastosowanie produktu

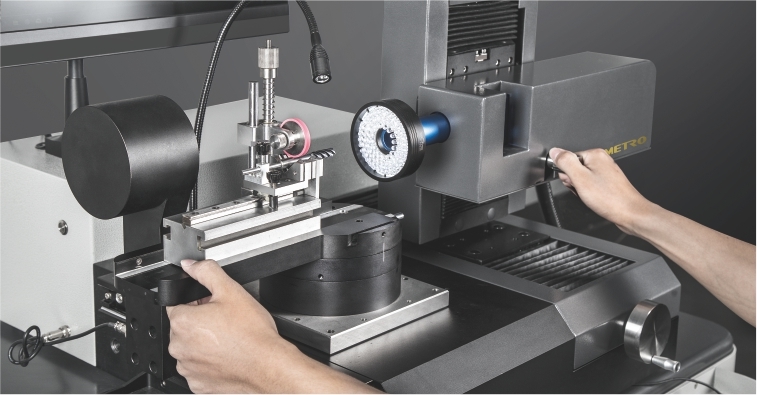

System kontroli narzędzi UNIMETRO RANGER600 to uniwersalna maszyna pomiarowa do wierteł, frezów i pogłębiaczy, posiadająca elastyczny system oświetlenia. Jego zwarta konstrukcja i stabilność sprawiają, że nadaje się do pomieszczeń metrologicznych, miejsc kontroli lub bezpośredniego użycia na linii produkcyjnej.
Skonfigurowany za pomocą uniwersalnego oprogramowania pomiarowego SMARTOOL, RANGER600 zapewnia wszechstronną kontrolę specjalnych geometrii narzędzi, od prostych kontroli konturu zewnętrznego po pełne pomiary kąta. System umożliwia usprawnienie procesu PUT-MEASURE-ANALYSE.
Zaawansowane funkcje projektowe
  • Ergonomiczna konstrukcja z solidną konstrukcją do środowisk przemysłowych
  • Przechwytywanie obrazu HD z opcjonalnymi stopniami powiększenia mikroskopu
  • Stabilny blok V zapewniający bezpieczne trzymanie i ustawienie narzędzia
  • Mechaniczne stałe kąty pomiarowe przy 0° i 90° na stoliku obrotowym
  • Wbudowany enkoder o wysokiej dokładności umożliwiający precyzyjną lokalizację kąta
  • Programowalna lampa pierścieniowa LED z oświetleniem konturowym i dodatkowym
  • Oprogramowanie SMARTOOL ze specjalistycznymi funkcjami pomiaru narzędzi skrawających
  • Automatyczne wykrywanie krawędzi i możliwości porównywania CAD
  • Eksport wyników do formatów Excel lub CAD
  • System komputerowy typu „wszystko w jednym” zapewniający większą stabilność
Precyzyjny pomiar kąta
Stół obrotowy RANGER600 zapewnia dwa mechaniczne stałe kąty (0° i 90°) umożliwiające szybkie i precyzyjne pozycjonowanie narzędzia. Pozycja 0° umożliwia pomiar końcówek narzędzi, wałów środkowych i kątów czołowych, natomiast pozycja 90° ułatwia pomiary kątów linii śrubowej, osiowych kątów przednich i tylnych kątów. Dodatkowe kąty są dostępne za pośrednictwem wbudowanego enkodera z wyświetlaczem programowym w czasie rzeczywistym.
Pozycja pomiarowa 0°
Pozycja pomiarowa 45°
Pozycja pomiarowa 90°
Funkcje oprogramowania pomiarowego SMARTOOL
Intuicyjna obsługa
Wyświetlanie obrazu o wysokiej rozdzielczości z interfejsem graficznym i ekranowymi klawiszami funkcyjnymi zapewniającymi usprawnioną obsługę.
Dynamiczny widok krzywej w czasie rzeczywistym
Wizualizacja krzywej wykrywania krawędzi w czasie rzeczywistym dla intuicyjnej analizy podczas procesów pomiarowych.
Szybki pomiar kąta
Obrotowa siatka celownicza ze wskaźnikiem kąta umożliwia szybkie pomiary porównawcze krawędzi.
Porównanie CAD
Importuj rysunki CAD jako odniesienie do porównania z rzeczywistą geometrią narzędzi w celu oceny jakości.
Pomiar możliwości
Pomiar kąta pochylenia linii śrubowej
Pomiar kąta przedniego osi
Pomiary kąta tylnego
Pomiary końcówek narzędzi
Dane techniczne
Parametr Specyfikacja
Przesuw osi X 80mm
Przesuw osi Y 60mm
Zakres pomiarowy osi Z 60mm
Maksymalna średnica narzędzia 50mm
Maksymalna długość narzędzia 300 mm
Odległość robocza 90 mm
Obiektyw Wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X
Kamera Kamera HD o rozdzielczości 2M pikseli/Kamera HD o rozdzielczości 5M pikseli (opcjonalnie)
Rozdzielczość skali liniowej 0,0001 mm
Powiększenie 12,6X~79,2X/25,2X~158,4X (opcjonalnie)
Pole widzenia 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (opcjonalnie)
Dokładność pomiaru X~Y,(2,5+L/100)µm, L to zmierzona długość
komputer System komputerowy ALL-IN-ONE, system operacyjny Windows 10, z 24-calowym monitorem LCD
Oświetlenie 8-sekcyjna lampa pierścieniowa LED, lampa konturowa i elastyczne światło dodatkowe
Format wejściowy Pliki DXF
Format wyjściowy EXCEL, DXF
Dodatkowe funkcje

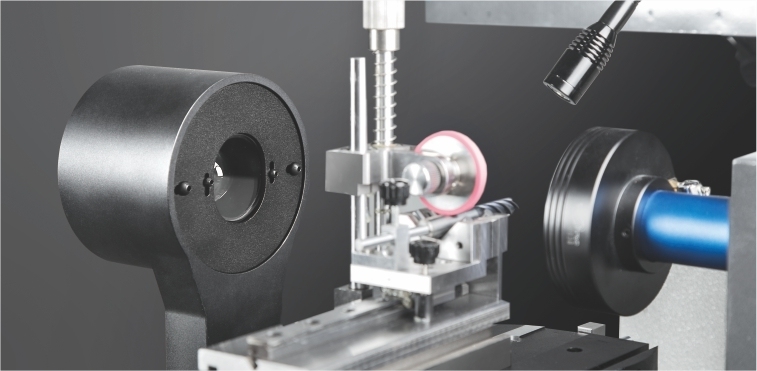

Światło pomocnicze o dowolnym kącie
Możliwość przyciemniania dodatkowego światła na elastycznym ramieniu zapewnia miejscowe wzmocnienie obrazu w celu uzyskania precyzyjnych pomiarów.

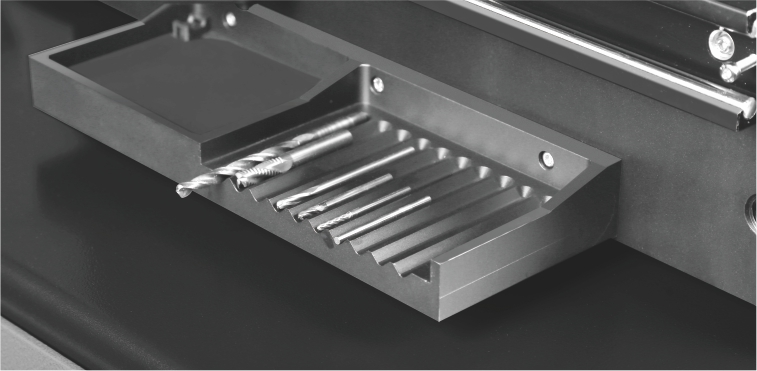

Zintegrowany uchwyt na narzędzia
Wielosekcyjny uchwyt narzędziowy pozwala uporządkować instrumenty i przygotować je do pomiaru.

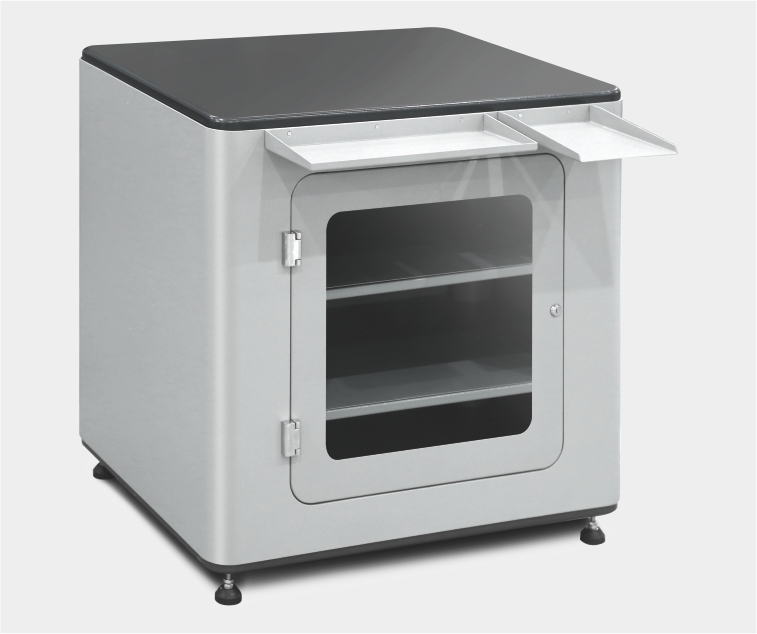

Solidny stół podstawowy
Solidne stanowisko pracy z praktycznym miejscem do przechowywania materiałów i akcesoriów.

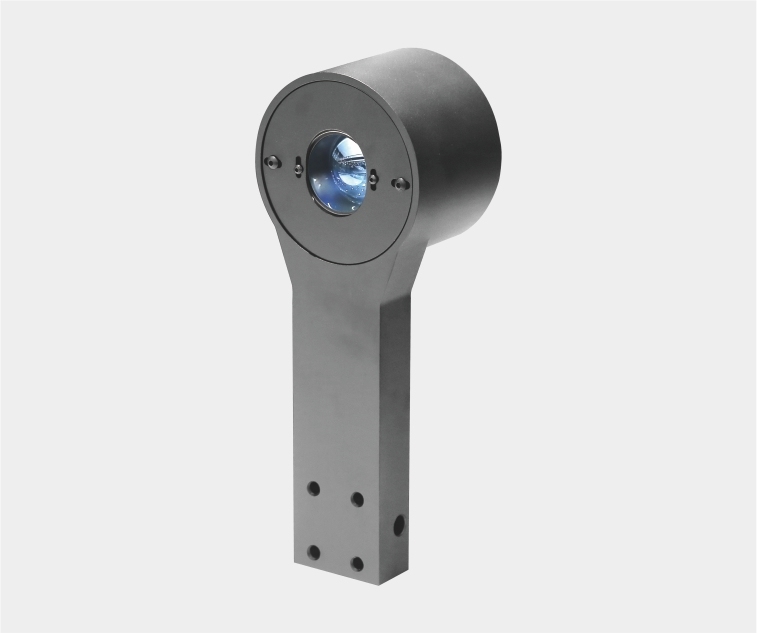

Moduł światła konturowego
Równoległy moduł LED konturu ścieżki światła zapewnia optymalną wizualizację krawędzi podczas pomiaru konturów narzędzia.
O UNIMETRO
Dzięki ponad 10-letniemu doświadczeniu w metrologii UNIMETRO produkuje wysokiej jakości produkty pomiarowe po konkurencyjnych cenach. Witamy partnerów na całym świecie i zapewniamy kompleksowe wsparcie marketingowe i techniczne.
Nasze możliwości produkcyjne
Oprócz maszyn do pomiarów wizyjnych i maszyn współrzędnościowych nasza linia produkcyjna obejmuje podstawowe komponenty metrologii optycznej: sterowniki VMM, systemy soczewek, kamery, wagi liniowe i specjalistyczne uchwyty.
Obsługa klienta
Nasz zespół specjalistów zapewnia elastyczne rozwiązania pomiarowe przy minimalnych wymaganiach w zakresie obsługi posprzedażnej, dzięki naszym stabilnym, modułowym konstrukcjom, które zmniejszają koszty szkolenia partnerów i konserwacji.
Zasoby dotyczące projektowania inżynierskiego
  • Solidworks z analizą ES
  • Systemy AutoCAD/CAM i Pore
  • Możliwości przemysłowego druku 3D
  • Szybkie prototypowanie od koncepcji
  • Całodobowe wsparcie zespołu inżynierów
