System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Unimetro
Numer modelu: Ranger600
Minimalne zamówienie: 1SET
Cena: negocjowalne
Szczegóły pakowania: Drewniana skrzynka + pakiet próżniowy
Czas dostawy: 15 dni
Zasady płatności: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Możliwość Supply: 50 zestawów miesięcznie
Szczegóły informacji
Wnioski: Pionowy, stożkowy, głowica tnąca, nóż o specjalnym kształcie Gwarancja: 12 miesięcy
Rozdzielczość skali liniowej: 0,1um Tryb: Ręczny lub automatyczny
Odległość robocza: 90 mm Usługa: OEM, ODM

opis produktu

System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu







Opis

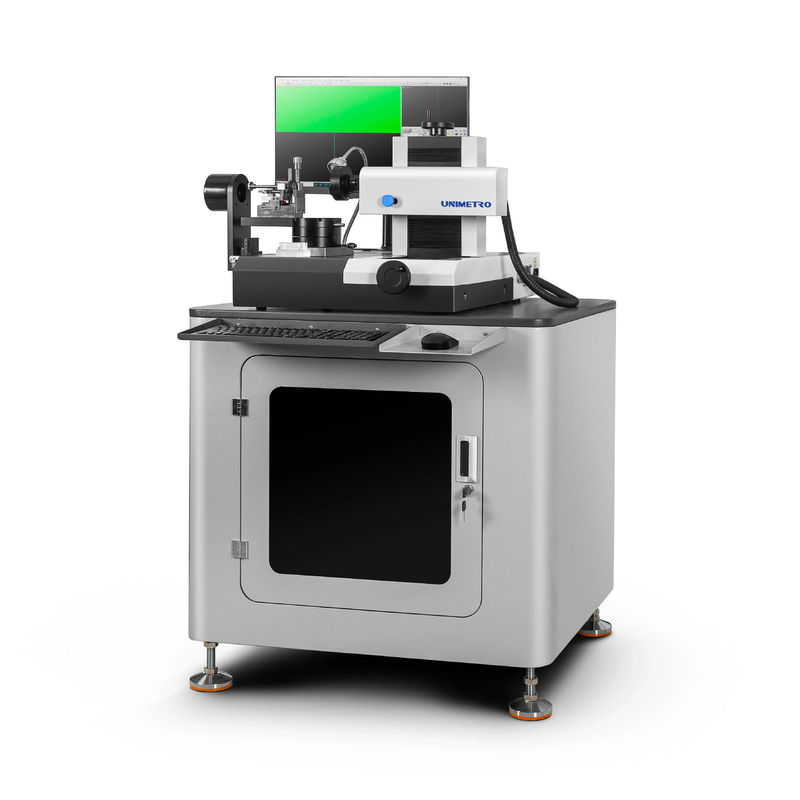

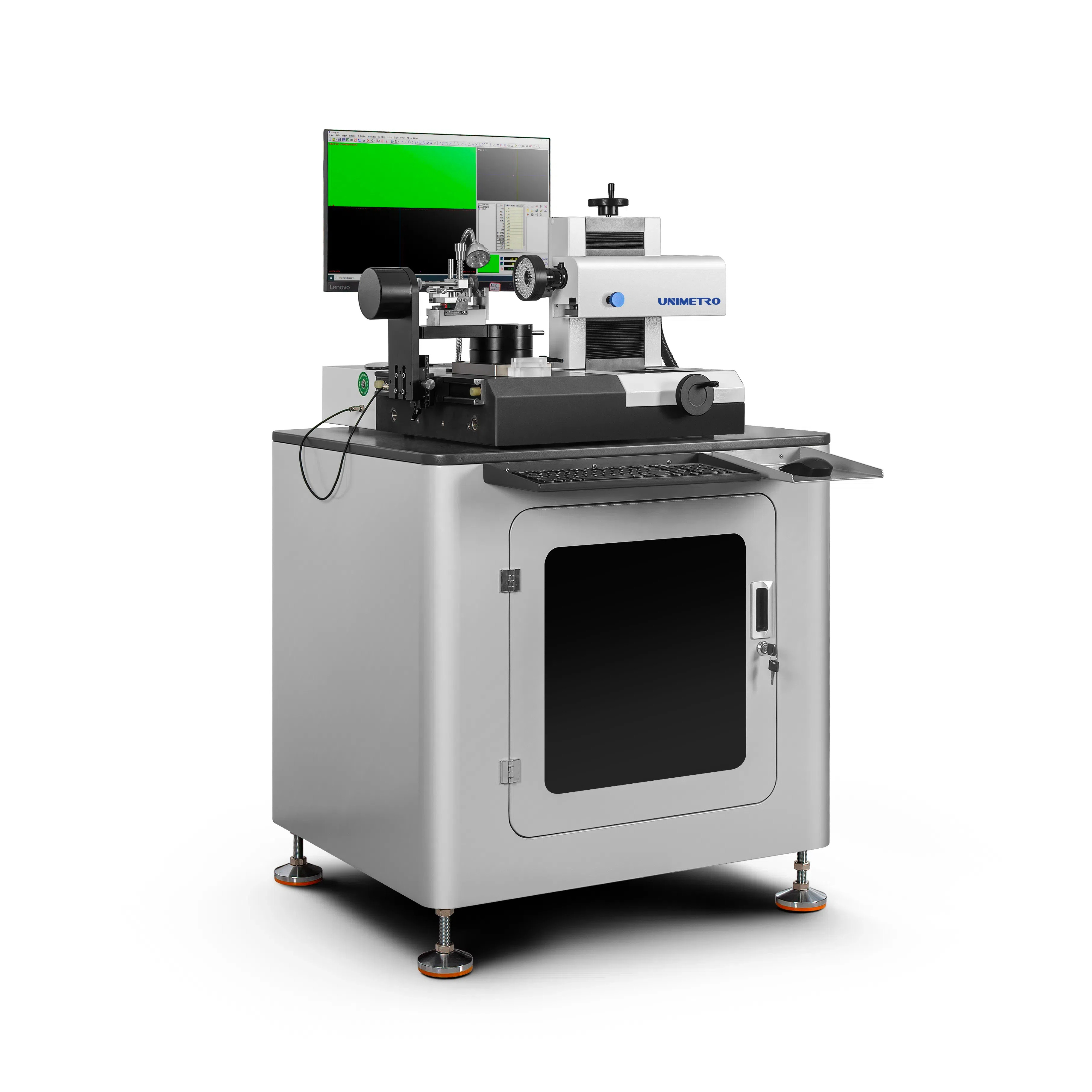

System kontroli narzędzi UNIMETRO RANGER600 jest uniwersalną maszyną pomiarową do wiertarek, fresowników oraz liczników i obniżek w ramach elastycznego systemu oświetleniowego.Dzięki kompaktowej konstrukcji i dużej stabilności, RANGER600 może być wykorzystywany w pomieszczeniu metrologicznym, podczas inspekcji lub bezpośrednio w produkcji.



System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu 0


System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu 1System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu 2



Parametry



Nazwa produktu Wielofunkcyjna maszyna do kontroli narzędzi do cięcia narzędzi o różnym kształcie
Model Ranger 600
Podróż w osi X 80 mm
Podróż oś Y 60 mm
Zakres pomiaru osi Z 60 mm
Maksymalna średnica narzędzia 20 mm (nieobowiązkowo 30 mm)
Maksymalna długość narzędzia 200 mm (nieobowiązkowo 350 mm)
Odległość robocza 90 mm
Lensy 0.7X-4.5X wgnieciona soczewka zoomowa
Kamera Kamera 5MP HD
Rozdzielczość w skali liniowej 0.1um
Zwiększenie 12.6X-79.2X/25.2X-158.4X (nieobowiązkowe)
Pole widzenia 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (nieobowiązkowe)
Dokładność X ~ Y, (2,5 + L / 100) μm, L jest mierzoną długością
PC System operacyjny Windows 10, z 24-calowym monitorem LCD
System oświetlenia 8 sekcji światła LED, światła konturowego i elastycznego światła pomocniczego, wszystkie sterowane przez oprogramowanie i programowalne.
Format wejścia Pliki DXF
Format wyjścia Excel, DXF













Akcesoria

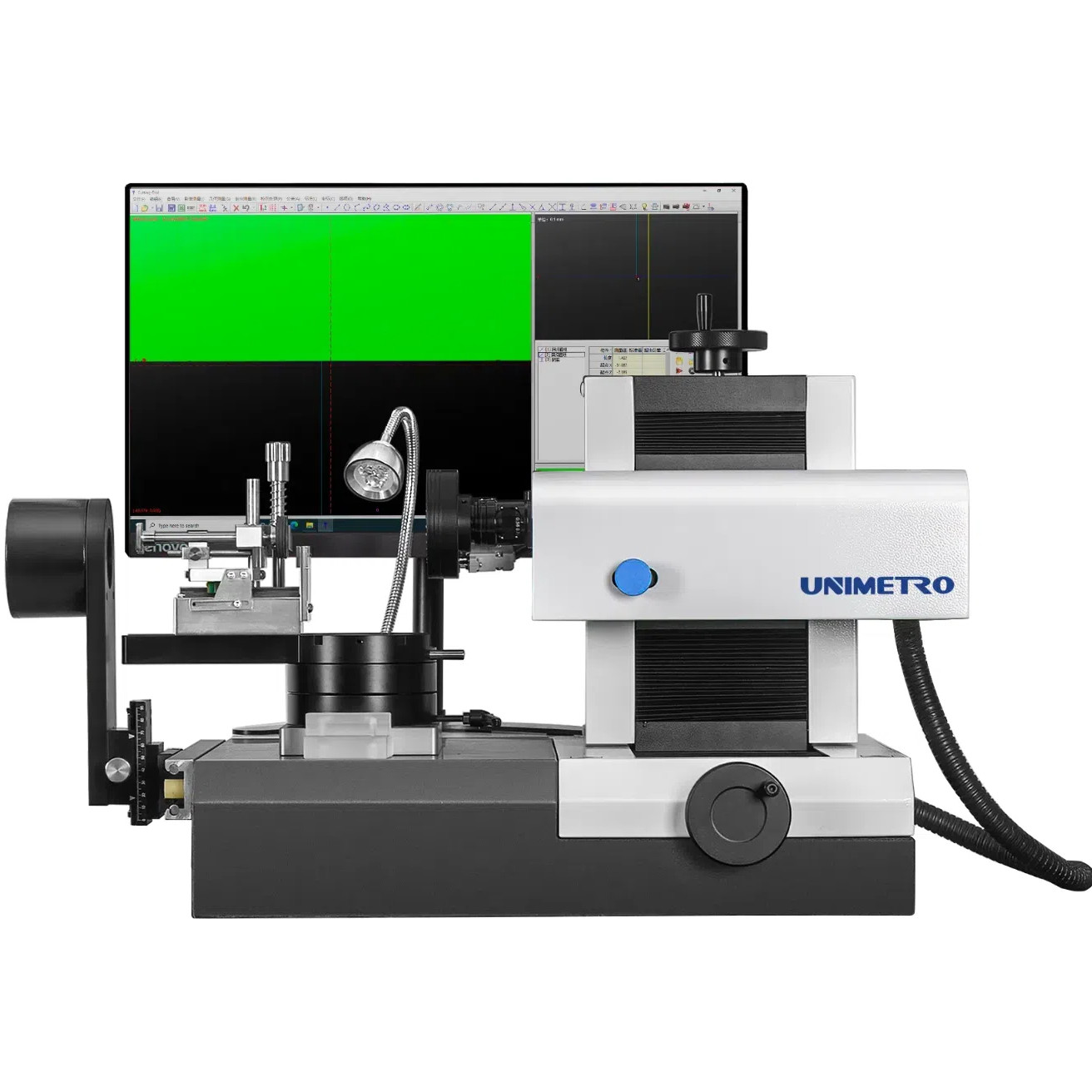

System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu 3
Światło pomocnicze pod wolnym kątem Moduł świetlny konturowy

Na elastycznym ramieniu dostępne jest dodatkowe światło, które pozwala użytkownikom uzyskać lepszy lokalny obraz. Jest on ruchomy wzdłuż osi X, zapewniając użytkownikowi najlepszy obraz i ostry krawędź widoków obiektu podczas pomiaru konturów narzędzia.

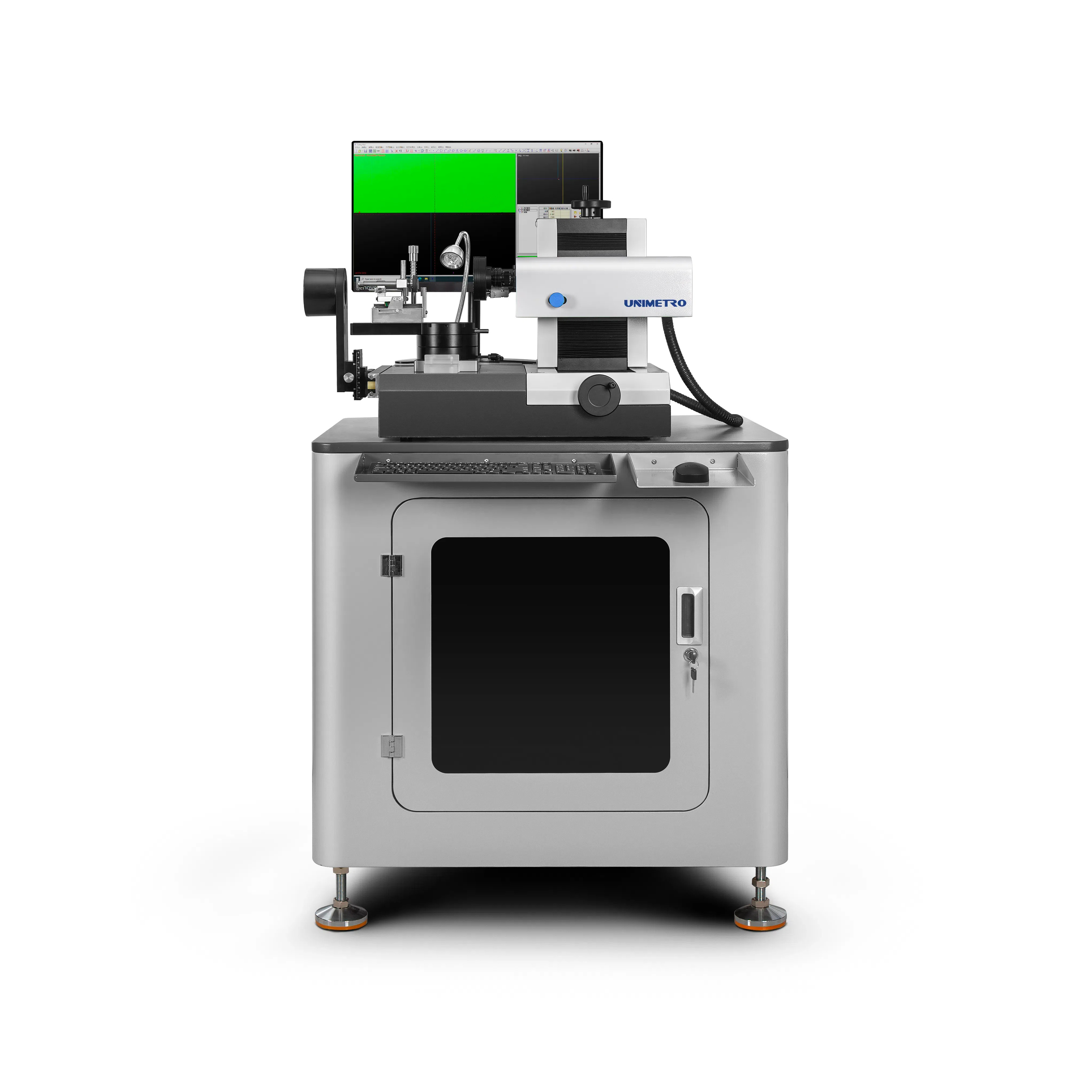

System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu 4
Podstawowy stolik Podtrzymacz narzędzi

Solidna stojąca stacja robocza z praktyczną i otwartą przestrzenią magazynową do przechowywania materiałów i narzędzi.
Na boku maszyny znajduje się wielokrotny uchwyt narzędzi, dzięki któremu użytkownicy mogą trzymać wszystkie narzędzia w celu przygotowania, aby uniknąć zamieszania.




Cechy


1Zaawansowany projekt
>Ergonomiczna konstrukcja i solidna konstrukcja.
> HD zdjęcie i kombinacja wyświetlacza, poziom powiększenia mikroskopem jest opcjonalny.
>Stabilny i precyzyjny blok V dla łatwego trzymania i ustawiania narzędzi.
>Na scenie obrotowej dostępne są mechaniczne, stałe kąty pomiarowe 0 stopni i 90 stopni.
>Kodownik o wysokiej dokładności jest wbudowany w stolik obrotowy, zapewniając użytkownikom precyzyjną lokalizację kąta.
>Wielokrotnie programowalne oświetlenie pierścieniowe LED do oświetlenia powierzchni, obejmujące również oświetlenie konturowe i oświetlenie pomocnicze pod wolnym kątem dla elementów standardowych.
>Oprogramowanie pomiarowe SMARTOOL oferuje specyficzną funkcję pomiarową dla narzędzi cięcia.
> Dostępne są automatyczne wykrywanie krawędzi, szybkie pomiary kąta z siatką, funkcje porównania elementów CAD.

2. Wielokrotne kąty pomiaru
W celu szybszego i dokładniejszego ustawienia kąta narzędzia podczas procesu pomiarowego, stolik obrotowy RANGER600 oferuje 2 mechaniczne ustawione kąty, 0 stopni i 90 stopni.W pozycji 0 stopnia użytkownicy mogą mierzyć Tool End, końcówka narzędzia - wał środkowy, końcówka narzędzia - kąt przedni, itp. I 90 stopni pozycja jest dostępna dla kąta spiralnego, kąta przedniego osiowego, pierwszego kąta tylnego, drugiego kąta tylnego i kąta nachylenia krawędzi itp.

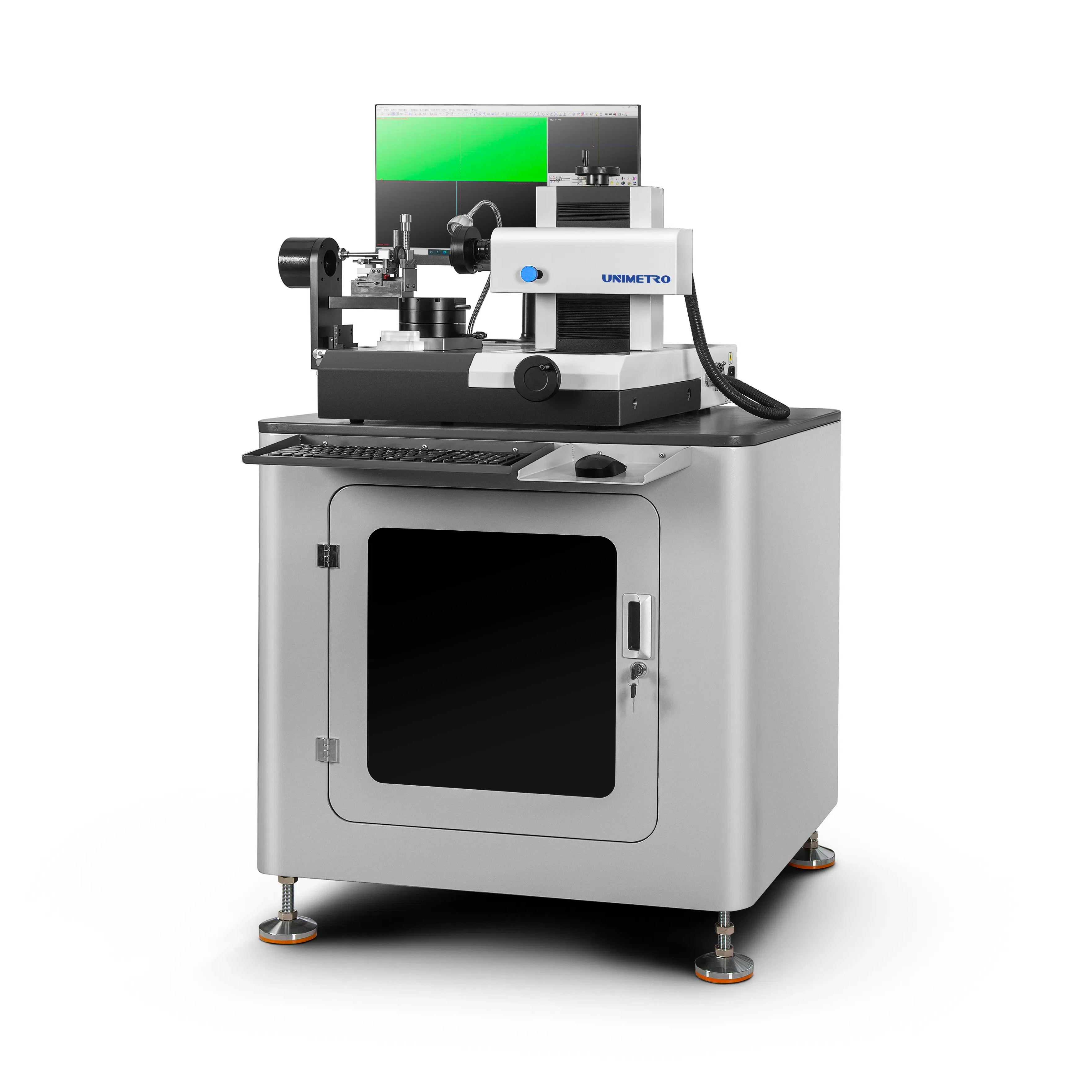

System kontroli narzędzi do cięcia optycznego Optyczny wykorzystywany do zapewnienia dokładności jakości i bezpieczeństwa narzędzi stosowanych w różnych gałęziach przemysłu 5

0 stopni 45 stopni 90 stopni
