Modułowe zestawy do mocowania CMM z aluminium 6061 do precyzyjnego montażu i testowania elektroniki
Wysokiej jakości zestawy przyrządów CMM / zaciski do maszyn współrzędnościowych
Przyrządy CMM z serii FlexFix zostały zaprojektowane w celu poprawy powtarzalności i dokładności procesów inspekcyjnych poprzez zapewnienie szybkich, powtarzalnych ustawień mocowania elementów. Te modułowe systemy można rozbudowywać w celu spełnienia specyficznych wymagań, oferując kompletne rozwiązania mocowania dla części o dowolnym rozmiarze, kształcie lub materiale.
Zastosowania
Przyrządy FlexFix są szeroko stosowane w wielu branżach, w tym w elektronice, lotnictwie, motoryzacji, przetwórstwie tworzyw sztucznych i medycynie. Kompatybilne ze wszystkimi rozmiarami i modelami maszyn CMM i VMM, narzędzia te sprawiają, że procesy pomiarowe są elastyczne, powtarzalne i znormalizowane.
Korzyści z modułowego mocowania
System FlexFix zawiera płyty mocujące z gwintowanymi otworami M8 dostępne w różnych standardowych rozmiarach. Wykonane z aluminium o wysokiej dokładności w złożonych procesach, płyty te zapewniają niezawodność systemu. Idealne rozwiązania mocowania można szybko zmontować bez użycia narzędzi, zwiększając przepustowość i unikając opóźnień w inspekcji.
Wybór zestawu mocującego

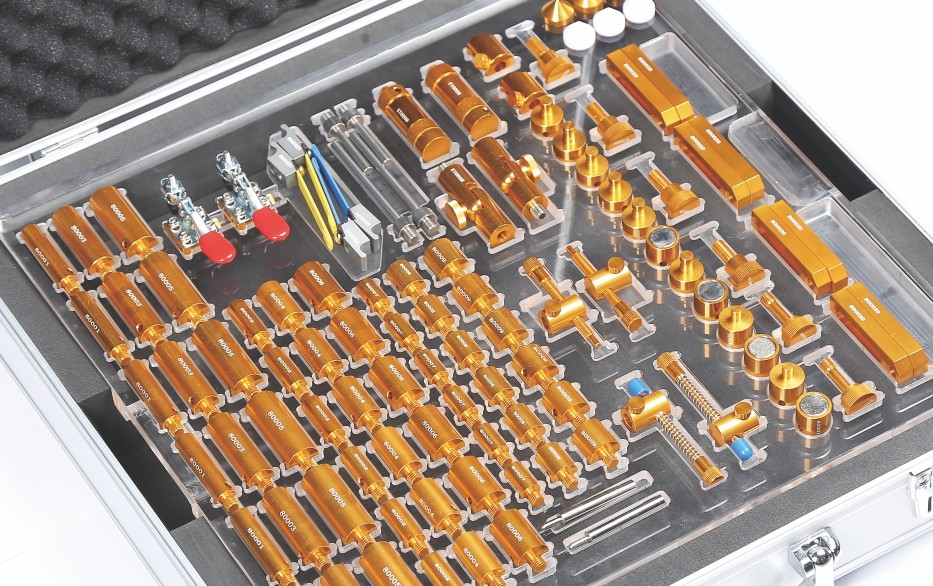

Przyrządy CMM z serii FlexFix są sprzedawane jako zestawy startowe zawierające jedną płytę bazową i kompleksowy zestaw komponentów. Użytkownicy powinni wybierać rozmiary płyt bazowych w zależności od rozmiaru maszyny CMM i specyficznych wymagań pomiarowych.
Komponenty przyrządów CMM
Komponenty FlexFix są zaprojektowane do pewnego mocowania części przy minimalnej wymaganej sile i bez specjalnych narzędzi. Komponenty obejmują podpory, zaciski i elementy dociskowe. Inteligentna konstrukcja zapobiega uszkodzeniu lub zniekształceniu mierzonych części, jednocześnie umożliwiając elastyczne kombinacje mocowania i czyste ścieżki sondy do pomiarów 3D.
Płyty bazowe CMM
Wiele rozmiarów płyt bazowych pasuje do różnych maszyn CMM i wymagań mocowania elementów. Produkcja obejmuje obróbkę CNC, precyzyjne szlifowanie, powłokę anodowaną i znakowanie laserowe, aby zapewnić wysoką dokładność, płaskość i niezawodność. Dostępne są niestandardowe rozmiary i wzory otworów gwintowanych.
Dostępne rozmiary płyt
- 400×300mm, otwory gwintowane M8
- 400×400mm, otwory gwintowane M8
- 500×500mm, otwory gwintowane M8
- 600×600mm, otwory gwintowane M8
- Dostępne inne niestandardowe rozmiary
Parametry produktu
| Nazwa produktu |
Oznaczenie |
ILOŚĆ |
| Podpora 12×50mm | 80001 | 6 |
| Podpora 12×30mm | 80002 | 6 |
| Podpora 16×50mm | 80003 | 6 |
| Podpora 16×30mm | 80004 | 6 |
| Podpora 20×50mm | 80005 | 6 |
| Podpora 20×30mm | 80006 | 6 |
| Podpora 12×20mm | 80007 | 6 |
| Podpora 16×20mm | 80008 | 6 |
| Podpora 20×20mm | 80009 | 6 |
| Regulowany przegub obrotowy | 800012 | 2 |
| Regulowana stopka | 800013 | 2 |
| Magnes | 800014 | 4 |
| Podpora z bolcem | 800015 | 2 |
| Adapter | 800016 | 6 |
| Śruba płyty bazowej | 800017 | 2 |
| Śruby | 800019 | 2 |
| Regulowany suwak | 800020 | 8 |
| Zacisk napinający | 800021 | 4 |
| Krótka podpora zacisku napinającego | 800023 | 2 |
| Długa podpora zacisku napinającego | 800024 | 2 |
| Stożek | 800025 | 3 |
| Nylonowy stożek | 800026 | 3 |
| Śrubokręt | 800027 | |
Informacje o firmie
Nasi klienci i agenci
Często zadawane pytania
P1: Czy jesteś fabryką, czy firmą handlową?
O1: Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje Twoja firma?
O2: Specjalizujemy się w maszynach wizyjnych, maszynach współrzędnościowych oraz przyrządach CMM i VMM.
P3: Jak wybrać odpowiednią specyfikację?
O3: Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o różnorodność Twoich produktów i wymagania pomiarowe.
P4: Czy akceptujesz usługi niestandardowe?
O4: Tak, oferujemy zarówno standardowe maszyny, jak i niestandardowe rozwiązania dostosowane do potrzeb klienta.
P5: Jaki jest okres gwarancji?
O5: Nasze produkty objęte są 1-letnią gwarancją. Wzmocniliśmy trwałość części podatnych na złamanie, aby zapewnić jakość i niezawodność produktu.
