6061 Aluminiowy rodzaj do zastosowań w inspekcji maszyn pomiarowych widzenia
Urządzenia do urządzeń do pomiaru widzenia VMM
Seria urządzeń FlexFix jest przeznaczona do zastosowań w zakresie precyzyjnych pomiarów w różnych gałęziach przemysłu, w tym elektroniki, lotnictwa, motoryzacji, tworzyw sztucznych i opieki medycznej.Kompatybilne ze wszystkimi rozmiarami i modelami systemów CMM i VMM, urządzenia te zapewniają elastyczne, powtarzalne i standaryzowane procesy pomiarowe.
Rozwiązania VMM Fixtures
Maszyny do pomiaru widzenia obsługują różne komponenty o różnych kształtach, materiałach i geometriach, często nie posiadając skutecznych płaszczyzn odniesienia do prawidłowego ustawiania.Niedostępne i kosztowne urządzenia do każdego elementuNasz zestaw zestawów VMM serii FlexFix i płyty bazowe zapewniają oszczędne w czasie, ekonomiczne rozwiązania dla szybkiego, niezawodnego ustawienia podczas procesów pomiarowych VMM, zwiększając przepustowość,odtwarzalność, i dokładność dzięki szybkim, powtarzalnym ustawieniom.

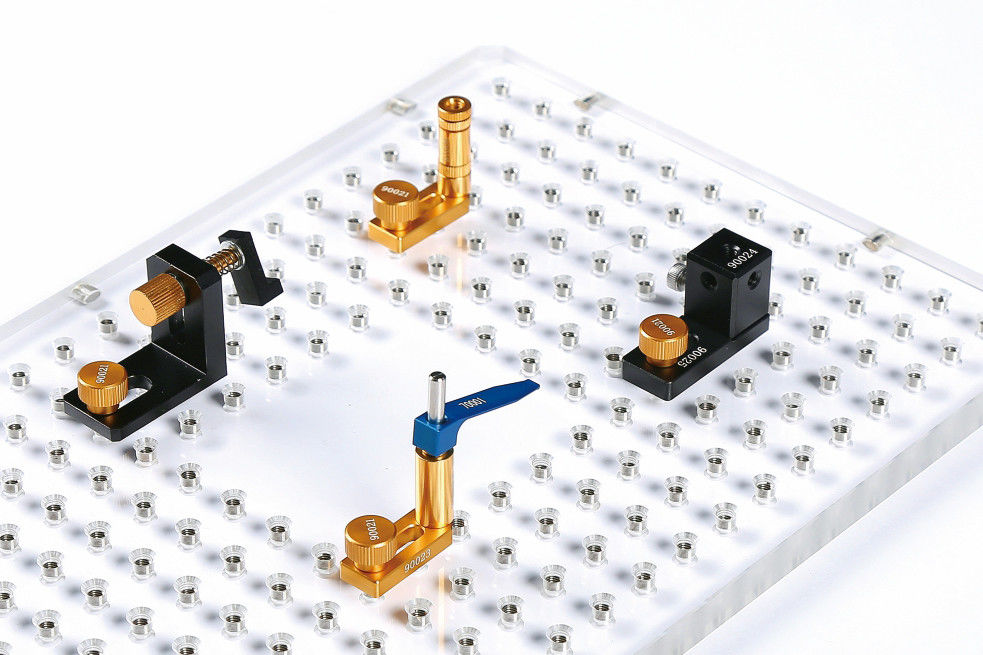

Składniki zestawu mocowania VMM
Zestawy VMM serii FlexFix są zaprojektowane jako kompleksowe zestawy komponentów.tłoczenieUżytkownicy mogą szybko znaleźć optymalne rozwiązania do mocowania, niezależnie od kształtu lub materiałów komponentów.
Precyzyjna produkcja i jakość
Wszystkie elementy są poddawane precyzyjnym procesom produkcyjnym z anodyzowaną powłoką w celu zapewnienia trwałości.zapewnienie powtarzalnych kombinacji komponentów do kolejnych kontroliW ten sposób eliminowane są różnice między różnymi częściami lub operatorami, co znacząco poprawia dokładność pomiarów i powtarzalność.

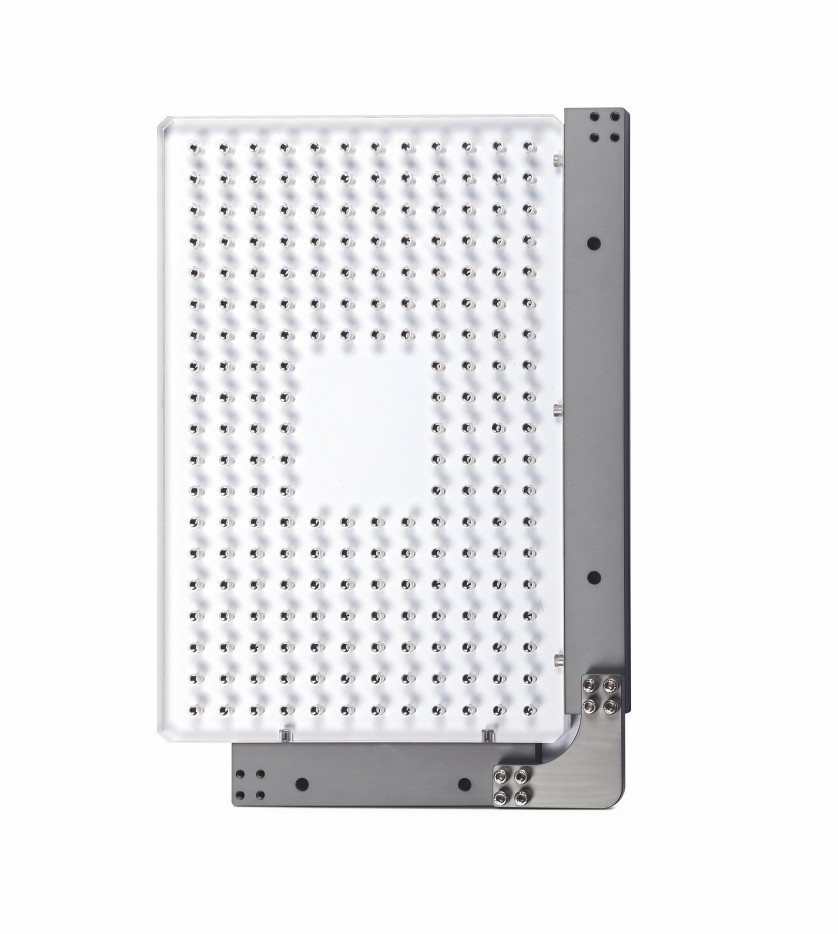

Płyty bazowe VMM
Dla zastosowań pomiaru konturów, które są powszechne w procesach VMM, opracowaliśmy płyty bazowe z wykorzystaniem wysokoprzepuszczalności, wysoko płaskiego materiału akrylowego.,Metalowe nitki śrubowe M4 zamontowane w płytce bazowej zapewniają mocne mocowanie części i wydłużony cykl życia płyty.Włączony magnes typu L z szybkim kątem montażu umożliwia proste umieszczenie i pomiar, co znacząco zwiększa wydajność pomiarów.
Rozmiary płytki bazowej
- 300*200mm, nitki M4
- 400*300mm, nitki M4
- 300*300 mm, nitki M4
- 400*400 mm, nitki M4
- Dostępne dostosowane rozmiary

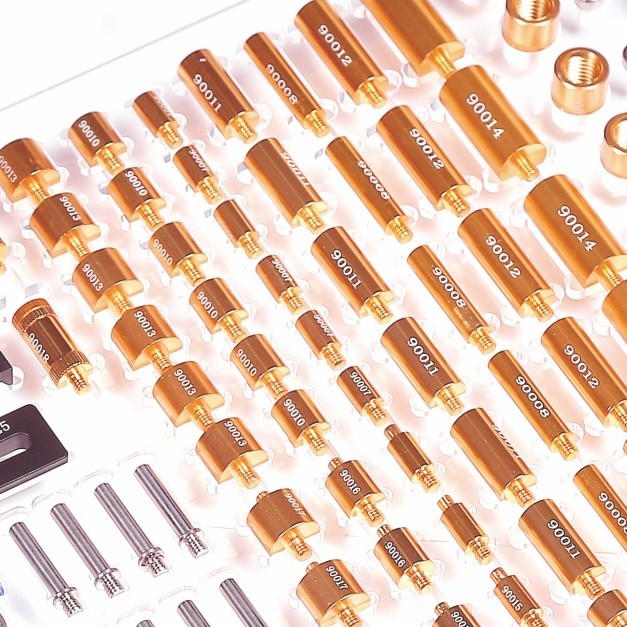

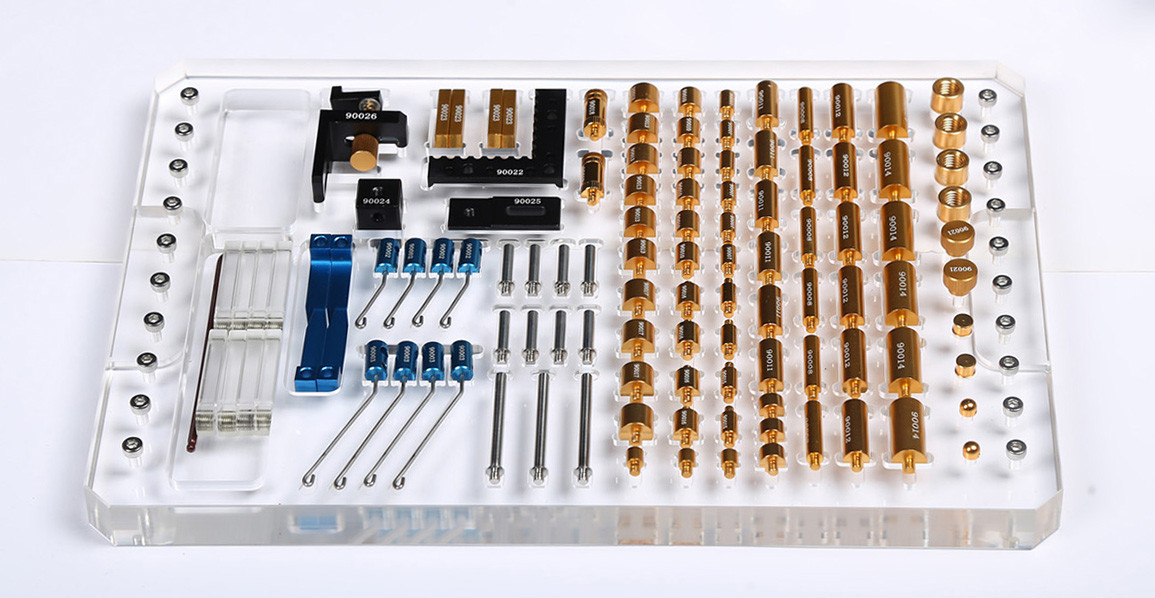

Lista składników
| Pozycja |
Mark, proszę. |
Co to jest? |
| Klampy napięciowe | 90001 | 4 |
| Krótki zacisk napięcia drutu | 90002 | 4 |
| Długa zaciska napinowa | 90003 | 4 |
| Wsparcie zacisku krótkiego napięcia | 90004 | 8 |
| Wsparcie zacisku długotrwałego | 90005 | 3 |
| 6*5mm Standoff | 90006 | 3 |
| 6*10mm Standoff | 90007 | 6 |
| 6*25mm Standoff | 90008 | 6 |
| 9*5mm Standoff | 90009 | 3 |
| 9*10mm Standoff | 90010 | 6 |
| 9*20mm Standoff | 90011 | 6 |
| 9*25mm Standoff | 90012 | 6 |
| 12*10mm Standoff | 90013 | 6 |
| 12*25mm Standoff | 90014 | 6 |
| 6*10 mm płaskie zderzenie | 90015 | 4 |
| 9*10mm Płaszczyzna Standoff | 90016 | 4 |
| 12*10mm płaskie zderzenie | 90017 | 4 |
| 9mm regulowany odbiór | 90018 | 2 |
| 6mm typ kuli Standoff | 90019 | 2 |
| Adapter wielo-kierunkowy | 90020 | 2 |
| Śruby podtrzymujące napięcie | 90021 | 2 |
| Blok L | 90022 | 1 |
| Zmiennik regulowany | 90023 | 4 |
| Blok przełączania kierunku | 90024 | 1 |
| Podstawa bloku przełączania kierunku | 90025 | 1 |
| Wsparcie napięcia | 90026 | 1 |
| Adapter M4 do M8 | 90027 | 4 |
| Przejrzysty, regulowany suwak | 90028 | 8 |
| M3 śrubokręt | 90029 | 1 |
| Płyta opakowaniowa części | | |
| Śruby M4*10 (20 sztuk) | | |
| Walizka pakowa | | |
