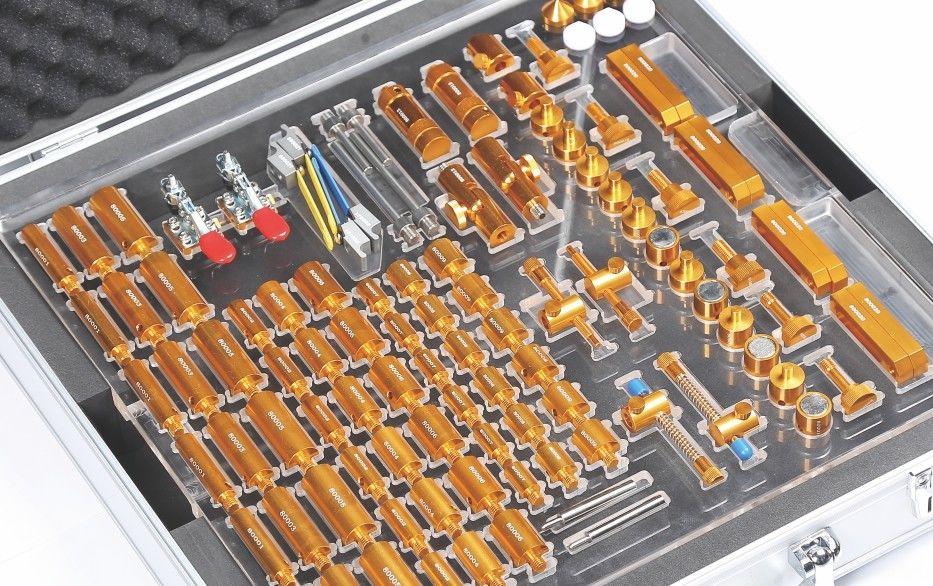

Lekkie zestawy przyrządów CMM z aluminium 6061 do precyzyjnego pozycjonowania części elektronicznych
Wysokiej jakości zestawy przyrządów CMM do maszyn współrzędnościowych
Seria przyrządów FlexFix została zaprojektowana do precyzyjnych zastosowań pomiarowych w różnych branżach, w tym w elektronice, lotnictwie, motoryzacji, przetwórstwie tworzyw sztucznych i opiece medycznej. Kompatybilne ze wszystkimi rozmiarami i modelami systemów CMM i VMM, narzędzia te zwiększają elastyczność pomiarów, powtarzalność i standaryzację.
Modułowy system przyrządów do zastosowań CMM
Seria FlexFix, opracowana przez UNIMETRO, poprawia powtarzalność i dokładność procesu inspekcji dzięki szybkim, powtarzalnym ustawieniom przyrządów. Ten modułowy system rozszerza się wraz z potrzebami użytkownika, zapewniając kompletne rozwiązania przyrządów dla części o dowolnym rozmiarze, kształcie lub materiale.
System zawiera płyty przyrządów z gwintowanymi otworami M8 w różnych standardowych rozmiarach, wykonane z precyzyjnego aluminium 6061 w złożonych procesach, aby zapewnić dokładność i niezawodność systemu. Rozwiązania można szybko zmontować bez użycia narzędzi, aby zwiększyć przepustowość i wyeliminować opóźnienia w inspekcji.
Wybór zestawu przyrządów
Przyrządy CMM z serii FlexFix są dostępne jako zestawy startowe zawierające jedną płytę bazową i kompleksowe zestawy komponentów. Wybierz rozmiary płyt bazowych zgodnie z wymiarami maszyny CMM i wymaganiami pomiarowymi.
Komponenty przyrządów CMM
Komponenty FlexFix są zaprojektowane do pewnego mocowania części przy minimalnej wymaganej sile, nie wymagając specjalnych narzędzi. Komponenty obejmują podpory, zaciski i elementy dociskowe o racjonalnych konstrukcjach, które zapobiegają uszkodzeniu lub zniekształceniu mierzonych części. Elastyczny system umożliwia różne kombinacje przyrządów i czyste ścieżki sond pomiarowych 3D.
Płyty bazowe CMM
Wiele rozmiarów płyt bazowych pasuje do różnych modeli CMM i wymagań dotyczących mocowania komponentów. Produkcja obejmuje obróbkę CNC, precyzyjne szlifowanie, powłokę anodowaną i znakowanie laserowe, aby zapewnić wysoką dokładność, płaskość i niezawodność. Dostępne są niestandardowe rozmiary i wzory otworów gwintowanych.
Wzory siatek alfanumerycznych i widoczne numery części pozwalają użytkownikom dokumentować ustawienia poprzez rejestrowanie montażu i lokalizacji komponentów, umożliwiając szybkie i dokładne odtworzenie dla kolejnych inspekcji.
Standardowe rozmiary płyt
400×300mm, otwory gwintowane M8
400×400mm, otwory gwintowane M8
500×500mm, otwory gwintowane M8
600×600mm, otwory gwintowane M8
Dostępne rozmiary niestandardowe
Komponenty i parametry zestawu
| Pozycja |
Oznaczenie |
Ilość |
| Dystans 12×50mm |
80001 |
3 |
| Dystans 12×30mm |
80002 |
3 |
| Dystans 16×50mm |
80003 |
3 |
| Dystans 16×30mm |
80004 |
3 |
| Dystans 20×50mm |
80005 |
3 |
| Dystans 20×30mm |
80006 |
3 |
| Dystans 12×20mm |
80007 |
3 |
| Dystans 16×20mm |
80008 |
3 |
| Dystans 20×20mm |
80009 |
3 |
| Regulowany przegub obrotowy |
800012 |
2 |
| Regulowana stopka |
800013 |
2 |
| Magnes |
800014 |
4 |
| Dystans z bolcem |
800015 |
2 |
| Adapter |
800016 |
6 |
| Śruba płyty bazowej |
800017 |
2 |
| Słupek V |
800018 |
2 |
| Śruby |
800019 |
2 |
| Regulowany suwak |
800020 |
2 |
| Zacisk napinający |
800021 |
4 |
| Krótki wspornik zacisku napinającego |
800023 |
2 |
| Długi wspornik zacisku napinającego |
800024 |
2 |
| Stożek |
800025 |
2 |
| Stożek nylonowy |
800026 |
2 |
| Śrubokręt |
800027 |
2 |
Często zadawane pytania
Czy jesteście fabryką czy firmą handlową?
Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
Co głównie produkuje Państwa firma?
Specjalizujemy się w maszynach pomiarowych wizyjnych, maszynach współrzędnościowych oraz przyrządach CMM/VMM.
Jak wybrać odpowiednią specyfikację?
Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o różnorodność Państwa produktów i wymagania pomiarowe.
Czy akceptujecie Państwo usługi niestandardowe?
Tak, oferujemy zarówno standardowe maszyny, jak i niestandardowe rozwiązania dostosowane do potrzeb klienta.
Jaki jest Państwa okres gwarancji?
Nasze produkty objęte są 1-roczną gwarancją. Wzmocniliśmy części podatne na uszkodzenia, aby poprawić stabilność produktu i zapewnić jakość.
