Precyzyjne zestawy mocowań CMM z aluminium 6061 do inspekcji elektroniki
Wysokiej jakości zestawy mocowań CMM / zaciski mocujące maszyny współrzędnościowej
Mocowania CMM z serii FlexFix to modułowe systemy mocowań zaprojektowane w celu poprawy dokładności i powtarzalności pomiarów w procesach pomiarowych współrzędnościowych.
Zastosowania
Mocowania z serii FlexFix są szeroko stosowane w różnych branżach, w tym w elektronice, lotnictwie, motoryzacji, tworzywach sztucznych i medycynie. Kompatybilne ze wszystkimi rozmiarami i modelami maszyn CMM i VMM, narzędzia te sprawiają, że proces pomiarowy jest elastyczny, powtarzalny i znormalizowany.
Modułowe mocowania do CMM
Opracowana przez UNIMETRO seria FlexFix pomaga użytkownikom CMM zwiększyć powtarzalność i dokładność dzięki szybkim, powtarzalnym konfiguracjom mocowań. System modułowy można rozbudowywać zgodnie z wymaganiami użytkownika, oferując kompletne rozwiązania mocowań dla części o dowolnym rozmiarze, kształcie lub materiale.
Seria zawiera płyty mocujące z gwintowanymi otworami M8 w różnych standardowych rozmiarach, wykonane z precyzyjnego aluminium w złożonych procesach, aby zapewnić dokładność i niezawodność systemu. Idealne rozwiązania mocowań można szybko zmontować bez użycia narzędzi, zwiększając przepustowość i unikając opóźnień w inspekcji.
Wybór zestawu mocowań

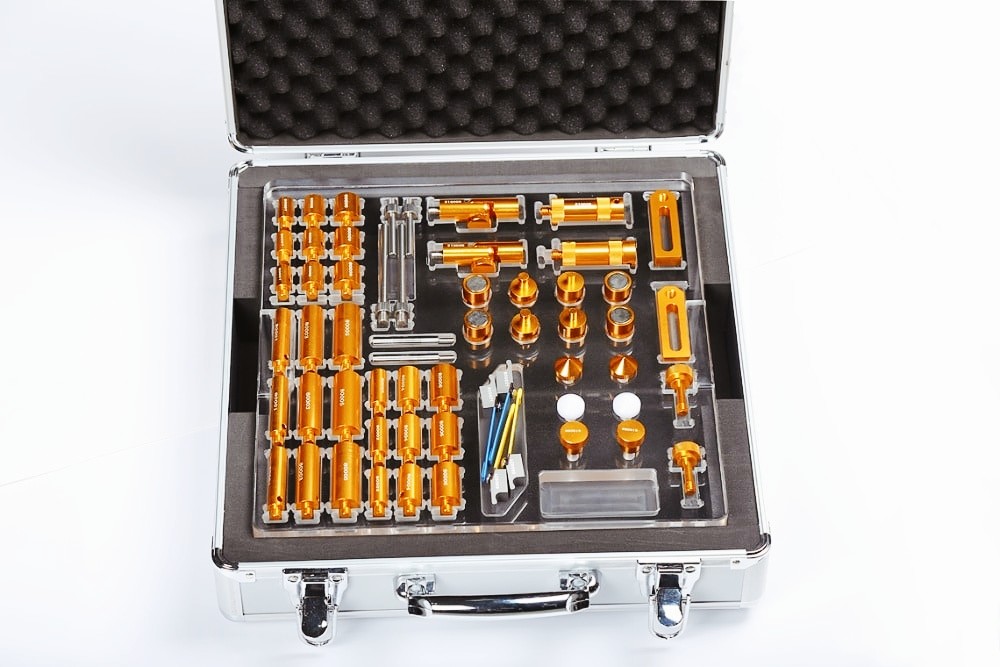

Mocowania CMM z serii FlexFix są dostępne jako zestawy startowe zawierające jedną płytę bazową i kompleksowy zestaw komponentów. Użytkownicy powinni wybierać rozmiary płyt bazowych na podstawie specyfikacji ich maszyny CMM i wymagań pomiarowych.
Komponenty mocowań CMM
Komponenty mocowań FlexFix są zaprojektowane do pewnego mocowania elementów przy minimalnej wymaganej sile, nie wymagając specjalnych narzędzi. Komponenty obejmują podpory, zaciski i dociski o rozsądnych konstrukcjach, które zapobiegają uszkodzeniu lub zniekształceniu mierzonych części. Elastyczny system umożliwia różne kombinacje mocowań i czyste ścieżki sondy do pomiarów 3D.
Płyty bazowe CMM
Wiele rozmiarów płyt bazowych pasuje do różnych maszyn CMM i wymagań mocowania komponentów. Produkcja obejmuje obróbkę CNC, precyzyjne szlifowanie, powłokę anodową i znakowanie laserowe, aby zapewnić wysoką dokładność, płaskość i niezawodność. Dostępne są niestandardowe rozmiary i otwory gwintowane.
Płyty mocujące posiadają alfanumeryczne wzory siatki z widocznymi numerami części, umożliwiając użytkownikom pełne zdefiniowanie i udokumentowanie konfiguracji poprzez zapisanie montażu i lokalizacji komponentów. Zapewnia to szybkie i dokładne odtworzenie konfiguracji do kolejnych inspekcji.
Dostępne rozmiary płyt
- Otwory gwintowane M8 400*300mm
- Otwory gwintowane M8 400*400mm
- Otwory gwintowane M8 500*500mm
- Otwory gwintowane M8 600*600mm
- Dostępne inne niestandardowe rozmiary
Parametry produktu
| Nazwa produktu |
Oznaczenie |
Ilość |
| podpórka 12*50mm | 80001 | 6 |
| podpórka 12*30mm | 80002 | 6 |
| podpórka 16*50mm | 80003 | 6 |
| podpórka 16*30mm | 80004 | 6 |
| podpórka 20*50mm | 80005 | 6 |
| podpórka 20*30mm | 80006 | 6 |
| podpórka 12*20mm | 80007 | 6 |
| podpórka 16*20mm | 80008 | 6 |
| podpórka 20*20mm | 80009 | 6 |
| Regulowany przegub obrotowy | 800012 | 2 |
| Regulowana stopka podporowa | 800013 | 2 |
| Magnes | 800014 | 4 |
| Podpórka typu pin | 800015 | 2 |
| Adapter | 800016 | 6 |
| Śruba płyty bazowej | 800017 | 2 |
| Śruby | 800019 | 2 |
| Regulowany suwak | 800020 | 8 |
| Zacisk napinający | 800021 | 4 |
| Krótka podpora zacisku napinającego | 800023 | 2 |
| Długa podpora zacisku napinającego | 800024 | 2 |
| Stożek | 800025 | 3 |
| Stożek nylonowy | 800026 | 3 |
| Śrubokręt | 800027 | |
Informacje o firmie
Nasi klienci i agenci
Często zadawane pytania
P1: Czy jesteś fabryką, czy firmą handlową?
O1: Jesteśmy fabryką i udzielamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje Twoja firma?
O2: Specjalizujemy się w maszynach wizyjnych, maszynach współrzędnościowych oraz mocowaniach CMM i VMM.
P3: Jak wybrać odpowiednią specyfikację?
O3: Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o różnorodność Twoich produktów i wymagania pomiarowe.
P4: Czy akceptujesz usługi niestandardowe?
O4: Tak, oferujemy zarówno standardowe maszyny, jak i niestandardowe rozwiązania dostosowane do potrzeb klienta.
P5: Jaki jest okres gwarancji?
O5: Nasze produkty objęte są 1-roczną gwarancją. Ulepszyliśmy części podatne na uszkodzenia, aby poprawić stabilność produktu i zapewnić jakość.
