| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | ULTRA |
| Minimum Order Quantity: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 15 ~ 20 dni roboczych |
| Zasady płatności: | T/T, akredytywa |
| Supply Ability: | 50 per month |
| Nazwa produktu: | Optyczny sprzęt pomiarowy | Wymiar: | 1750*920*1700mm |
|---|---|---|---|
| Zakres pomiarowy: | 400*300*200 mm | Dokładność pomiaru: | 2,5+L/200um |
| Powtarzalność: | 2.5um | Rozdzielczość skali liniowej: | 0,1um |
| Układ napędowy: | CNC Control, Close Loop AC Servo System, Joystick, Mysz lub Klawiatura Kontrola | Oświetlenie: | Programowalne 8 sekcji LED Ring Light Równoległe światło konturowe LED |
| Podkreślić: | systemy odczytu dro,odczyt cyfrowy dro,przyrząd do pomiaru obrazu OEM 2.5d |
||

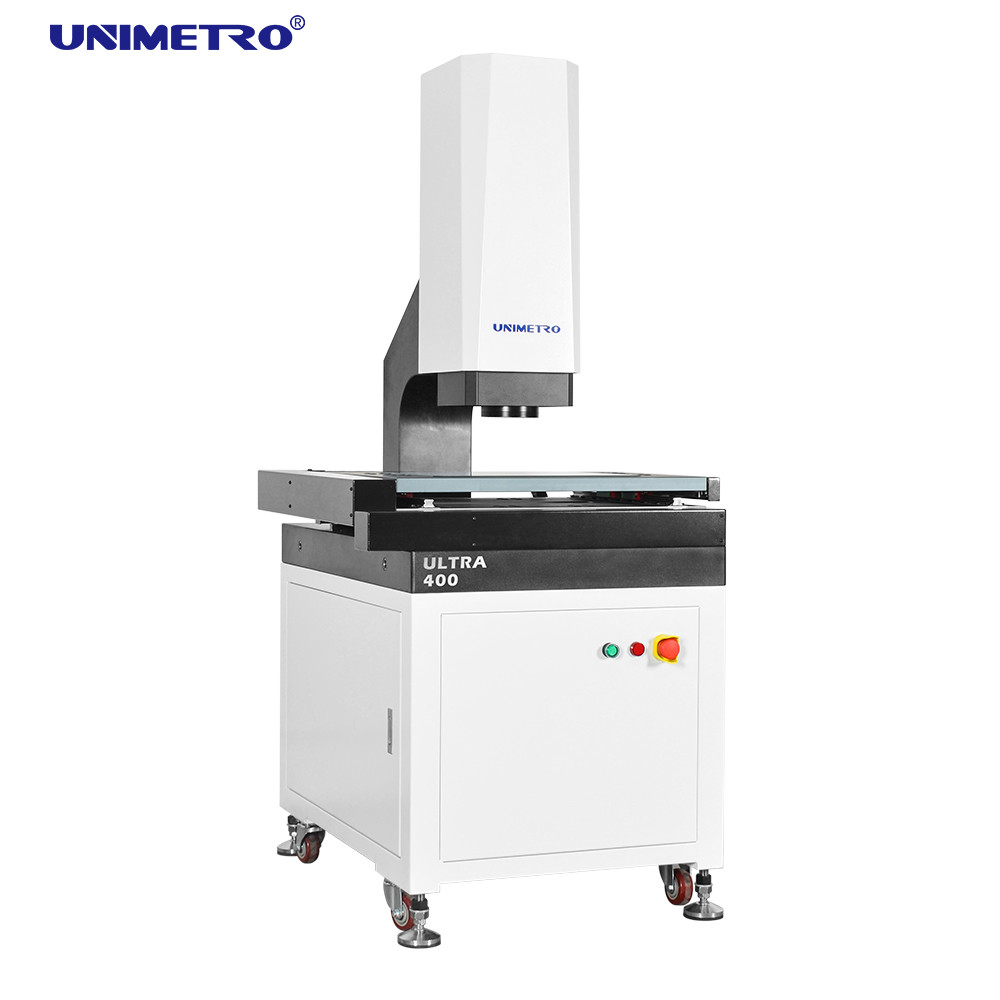

ULTRA serii Image Measuring Instrument to wysoko dokładna, w pełni automatyczna maszyna pomiarowa widzenia w dźwigni, opracowana do pomiarów GD&T z 3-osiowym automatycznym sterowaniem silnikowym.Jest wyposażony w automatyczne skupienie., automatyczne sterowanie oświetleniem i automatyczne przemieszczanie konfiguracji sprzętu i oprogramowania w celu szybkiego i dokładnego pomiaru wymiarów liniowych i geometrycznych.
Charakterystyka
◆ Kontrola szczegółów jakości
Ø Baza i kolumna granitowe, doskonała stabilność;
Ø Aluminiowy stojak roboczy, sprawia, że sterowanie ruchem jest szybkie i elastyczne;
Ø Staż pracy z twardą obróbką powierzchni oksydacyjnej anty-szkrabów;
Ø Standard z precyzyjnym przewodnikiem liniowym, śrubą kulkową i serwomotorem AC itp., aby zapewnić precyzję i stabilność układu ruchu;
Ø Zintegrowany system sterowania, wbudowany z kontrolą ruchu oraz wszystkie sygnały sterowania, takie jak oświetlenie i odczytywanie skali liniowej, zapewniają niezwykle stabilną pracę maszyny.
◆ Konfiguracja wysokiej wydajności
Ø XYZ trzyosiowe automatyczne sterowanie CNC i dokładne pozycjonowanie;
Ø 0,1 um wysokiej precyzji szklanej skali liniowej zapewniającej dokładność pozycjonowania i dokładność pomiarów systemu;
Ø kamery kolorów o wysokiej rozdzielczości GIGA, zapewniającej wyraźne obserwacje i dokładne pomiary;
Ø obiektyw kliknięcia o dużej rozdzielczości 6,5x, dokładne podwojenie i korekta pikseli tylko raz;
Ø Z programowalną powierzchnią 5-pierścieniową 8-podziałową oświetleniem LED na zimno i oświetleniem równoległym oświetleniem LED na kontur i wbudowaną inteligentną regulacją światła,Może automatycznie kontrolować jasność w 8-dzielnicy i realizować 256 poziomów dostosowania jasności inteligentnie.
◆ Elastyczna rozszerzalność
ØOptywne są wiele typów czujników bezstykowych i szybkiego układu mocowania, które mogą spełniać różne wymagania pomiarowe różnych klientów
ØW przypadku serii ULTRA dostępne jest kolorowe światło LED, dzięki czemu seria jest bardziej elastyczna i wydajna dla różnych części o różnych rodzajach materiałów lub kształtach,oferuje bardziej wydajne zastosowania pomiarowe.
ØDzięki elastycznej rozszerzalności serii ULTRA jest kompatybilna z sondą dotykową, bezkontaktowymi czujnikami pomiarowymi i ramieniem robota, znacznie zwiększając wydajność pomiarów.
Funkcje Wprowadzenie
- Oprogramowanie może automatycznie identyfikować linie, koła, np. elementy i automatycznie je mierzyć.
- Oprogramowanie zapewnia inteligentne funkcje przetwarzania, takie jak ostrzeżenie o czerwieni poza tolerancją, przerwa poza tolerancją, przerwa pomiarowa, ręczne pomiary, wykonanie pomiaru,obowiązkowe wykonanie, itp.
- Oprogramowanie zapewnia funkcję ustawiania punktu przerwy, która umożliwia inteligentne przełączanie pomiarów ręcznych i automatycznych.
- Potężna funkcja pomiaru laserowego może łatwo zrealizować takie problemy jak szybkie pomiary płaskości, maleńkie wypukłości, wąskie punkty, kąt V i wysokiej precyzji skanowanie zakrzywionej powierzchni.
- Oprogramowanie zapewnia pomocniczą funkcję oznaczania przyciemnienia w celu uniknięcia błędu spowodowanego intensywnością światła oraz poprawy dokładności i wydajności testownika.
Parametry
| Model |
Ultra 300 |
Ultra 400 |
ULTRA 500 |
ULTRA 600 |
|
|
Oś X/Y Przejazd ((mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Oś Z Podróż |
200 mm (może być podniesione zgodnie z wymaganiami klientów) |
||||
|
osi X/Y/Z-3 Skala liniowa |
Rozdzielczość szkła w skali liniowej: 0,1 um |
||||
|
Tryb sterowania |
Precyzyjny przewodnik liniowy, podwójny przewodnik. |
||||
|
Tryb działania |
Joystick, operacja myszą, program automatycznego wykrywania. |
||||
|
Dokładność |
Oś XYZ:≤2,5+L/200um |
||||
|
Powtarzalność |
±2,5 mm |
||||
|
System wideo |
CCD |
Wysokiej rozdzielczości 1/3" kolorowa kamera CCD |
|||
|
Lensy |
6.5X kontynuuj kliknięcie obiektywu zoomu; Zwiększenie optyczne: 0.7X-4.5X; Zwiększenie wideo: 26X~172X ((21.5"monitor) |
||||
|
System oświetlenia |
Kontur |
Oświetlenie równoległego konturu LED |
|||
|
Powierzchnia |
0~255 Bezstopniowe, regulowane 5-pierścieniowe 8-podziałowe oświetlenie powierzchni LED |
||||
|
Zwiększenie |
0.7X~4.5X |
||||
|
Oprogramowanie pomiarowe |
UNIMETRO 2D Program pomiarowy w pełni automatyczny |
||||
|
Pojemność ładunkowa |
±2,5 mm |
||||
|
Środowisko pracy |
25 kg |
||||
|
Zasilanie |
Temperatura 20°C±2°C, zakres wilgotności <2°C/h, wilgotność 30~80%, wibracje <0,002g, <15Hz |
||||
|
Drozmiar ((W*D*H) ((mm) |
220V/50Hz/10A |
||||
|
Drozmiar ((W*D*H) ((mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
Waga netto ((kg) |
380 |
450 |
600 |
800 |
|
* L jest długością pomiarową ((mm), dokładność mechaniczna osi Z i dokładność ostrości zależą od powierzchni przedmiotu.
* Powiększenie jest wartością przybliżoną, zależną od wymiaru monitora i rozdzielczości.
* Pole widzenia ((mm) = (diagonalny*horyzontalny*wertikalny)
* Obiektyw 0,5X lub 2X jest opcjonalnie dostępny, a powiększenie obrazu: 13X ~ 86X lub 52X ~ 344X.
Informacje o spółce
Nasz klient i agent
| Częste pytania |
|---|
| Q1: Czy jesteś fabryką czy firmą handlową? |
| A1: Jesteśmy fabryką i dajemy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: W czym głównie zajmuje się pańska firma? |
| Odpowiedź: Głównie produkujemy maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, armatury CMM i VMM itp. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Tak długo, jak nam powiecie różnorodność i rozmiar produktu, który ma być zmierzony, nasz profesjonalny zespół doradziłby wam instrument pomiarowy odpowiednich specyfikacji. |
| Q4: Czy akceptujesz usługę na zamówienie? |
| A4: bądź pewien! możemy dostarczyć nie tylko typowe maszyny, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Nasz okres gwarancji produktu wynosi 1 rok. Możesz być pewna jakości naszego produktu. |
