Elektroniczny czujnik wyświetlacza z optycznym koderem liniowym
Cyfrowa skala precyzyjna w stylu koła
Zaawansowany elektroniczny czujnik z optyczną technologią linijnych koderów do precyzyjnego pomiaru luk w zastosowaniach przemysłowych.
Funkcja produktu
Zaprojektowany do pomiaru luk statycznych lub dynamicznych w turbinach i turbinach hydraulicznych, wyposażony w przejrzysty wyświetlacz LCD dla dokładnych odczytów.
Instrukcje operacyjne
- Wymiana baterii:Otwórz pokrywę, aby zmienić baterię, a następnie zamknij, aby zabezpieczyć
- Przycisk Zero:Ustawić odczyt na 0 w dowolnej pozycji
- Przycisk włącz/wyłącz:Kontrola mocy
- Przygotowanie:Luźne śruby, czyste strony skali z szmatą, przesuń głowę czytnika na prawo, wyrównaj pomocniczą skalę z klinem, ustawić odczyt na 0
Dostępne modele
| Model |
Zakres pomiarowy |
| UniMETRO UXY-1 |
0-10 mm |
| Unimetro UXY-2 |
5-15 mm |
| UNIMETRO UXY-3 |
10-20 mm |
| UNIMETRO UXY-4 |
20-30 mm |
| UNIMETRO UXY-5 |
30-40 mm |
Procedury pomiarowe
Bezpośrednie pomiary (model UXY-1)
Wprowadzenie czujnika wrośnika do rowu wrośnika, upewnienie się, że dolna strona wagi pomocniczej jest w pełnym kontakcie z powierzchnią pomiarową i pozostaje pionowa.
Dodawanie pomiaru (modele UXY-2 do UXY-5)
Wyrównanie skali pomocniczej z końcową stroną bloku klinia, ustawienie pozycji na 0, a następnie wykonanie pomiaru.
Przykład:Wyświetlacz pokazuje 7,5 mm, oznakowanie klinem +5 mm (Model 2) = wartość rzeczywista 12,5 mm
Specyfikacje techniczne
| Parametry |
Specyfikacja |
| Zakres pomiarowy |
0-10mm, 5-15mm, 10-20mm, 20-30mm, 30-40mm |
| Rozstrzygnięcie |
00,01 mm |
| Dokładność |
00,03 mm |
| Maksymalna prędkość ruchu |
10,5 m/s |
| Temperatura pracy |
0-40°C |
| wilgotność |
80% |
| Akumulator |
1.5V (SR44W) |
Dostępne opcje dostosowane do potrzeb z 15 dniami roboczymi dostawy
Środki ostrożności
- Unikaj zakurzonego lub wilgotnego środowiska - utrzymuj wilgotność poniżej 80%
- Ochrona przed promieniowaniem UV i promieniowaniem o wysokiej temperaturze
- Obsługa ruchomego bloku wagi ostrożnie, aby zapobiec upadkowi lub uszkodzeniu skutkiem uderzenia
- Trzymać z dala od obiektów magnetycznych
- Czyszczenie wyłącznie benzyną, używanie smaru zegarowego do przesuwania powierzchni
- Nie używać alkoholu - zabezpieczyć urządzenia elektroniczne przed kontaktem z płynem
Przewodnik do rozwiązywania problemów
| Błąd |
Możliwa przyczyna |
Rozwiązanie |
| niewyświetlanie LCD lub migające znaki |
Niski poziom akumulatora lub luźne połączenie z akumulatorem |
Wymiana lub regulacja baterii |

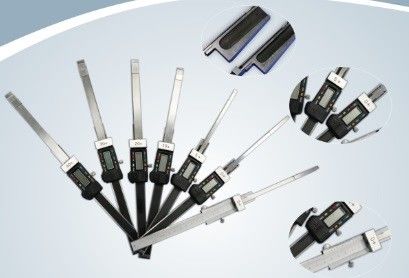

Obrazy produktów
