| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | Bomatec |
| Model Number: | UMLRB |
| Minimum Order Quantity: | 1 |
| Cena: | Discussible |
| Packaging Details: | Paper box |
| Delivery Time: | 5 work days |
| Payment Terms: | T/T |
| Supply Ability: | 100 per month |
| Napięcie podłączające: | 10-30 V DC / 5 V DC | Aktualny: | 10-30 VDC: maks. 150 mA, 5 V prądu stałego: 200 mA |
|---|---|---|---|
| Poziom sygnału: | 10-30VHTL/5V TTL | Rezolucja: | 0,001 mm/0,005 mm/0,01 mm |
| Maks. prędkość biegu: | 2m/s | Sygnał wyjściowy: | A, A', B, B', Z, Z' |
| Podkreślić: | linear digital scale,optical linear encoder |
||
| Parametry | Specyfikacja |
|---|---|
| Napięcie połączenia | 10-30 VDC / 5VDC |
| Aktualność | 10-30 VDC: maks. 150mA, 5 VDC: 200mA |
| Poziom sygnału | 10-30V HTL / 5V TTL |
| Rozstrzygnięcie | 00,001 mm / 0,005 mm / 0,01 mm |
| Powtarzalność | ± 0,001 mm |
| Maksymalna prędkość jazdy | 2 m/s |
| Sygnał wyjściowy | A, A', B, B', Z, Z' |
| Pomiar długości | 32 m (dostępne rozmiary na zamówienie) |
| Odległość czujnika/skały | Maksymalnie 2,0 mm |
| Dokładność w temperaturze 20°C (μm) | ±(20+20×L), L=długość pomiarowa w metrach |
| Temperatura pracy | -10 do 70°C |
| Temperatura przechowywania | -25 do 85°C |
| wilgotność | Maksymalnie 80% (nie kondensacyjne) |
| Poziom ochrony | IP67 |

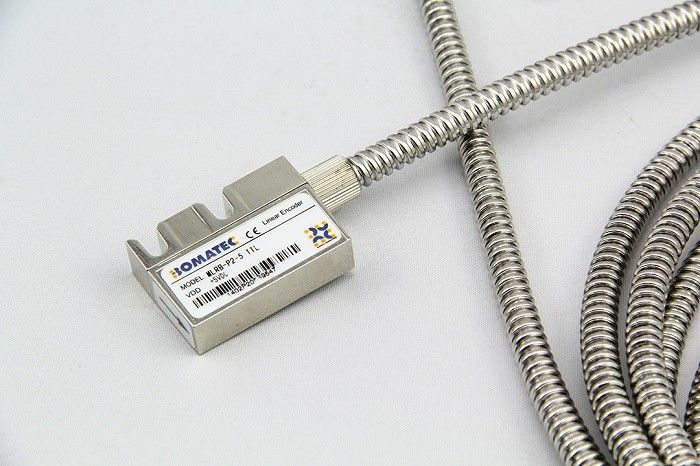

| Składnik | Specyfikacja |
|---|---|
| Obudowa czujnika | 41 × 11 × 29 mm |
| Maksymalna długość | 30.0m |
| Waga | 58 g |
| Kabel sygnałowy | 2 × 0,75 mm2 i 6 × 0,14 mm2 |

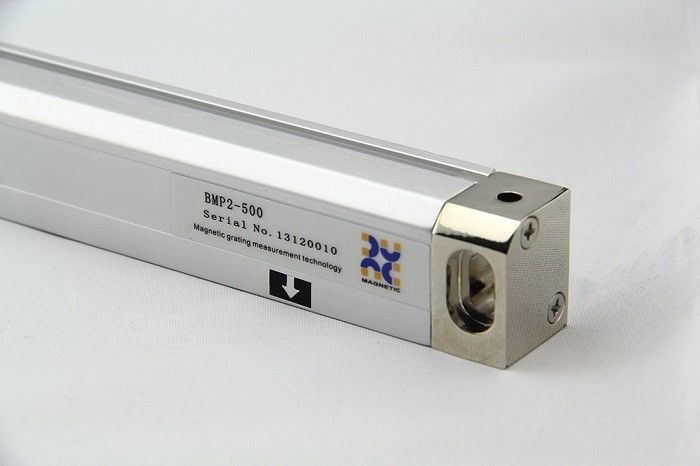

| Skala magnetyczna (MP2-xxx-xx) | Promień gięcia: min. 60 mm |
| Wskaźnik ekspansji | α = 16×10−6K−1 |
| Rozszerzenie długości | ΔL = L × α × ΔT |
| Wymiary | 10 mm × 1,8 mm |
| Minimalny promień krzywizny | 150 mm |
