| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | ULTRA |
| Minimum Order Quantity: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 15 ~ 20 dni roboczych |
| Payment Terms: | T/T |
| Możliwość Supply: | 50 na miesiąc |
| Nazwa produktu: | Optyczna maszyna pomiarowa | Wymiar: | 1750*920*1700mm |
|---|---|---|---|
| Zakres pomiarowy: | 400*300*200 mm | Dokładność pomiaru: | 2,5+L/200um |
| Powtarzalność: | 2.5 | Rozdzielczość skali liniowej: | 0,1um |
| Układ napędowy: | CNC Control, Close Loop AC Servo System, Joystick, Mysz lub Klawiatura Kontrola | Oświetlenie: | Programowalne 8 sekcji LED Ring Light Równoległe światło konturowe LED |
| Podkreślić: | liniowa skala cyfrowa,optyczny enkoder liniowy,optyczna maszyna pomiarowa 0 |
||

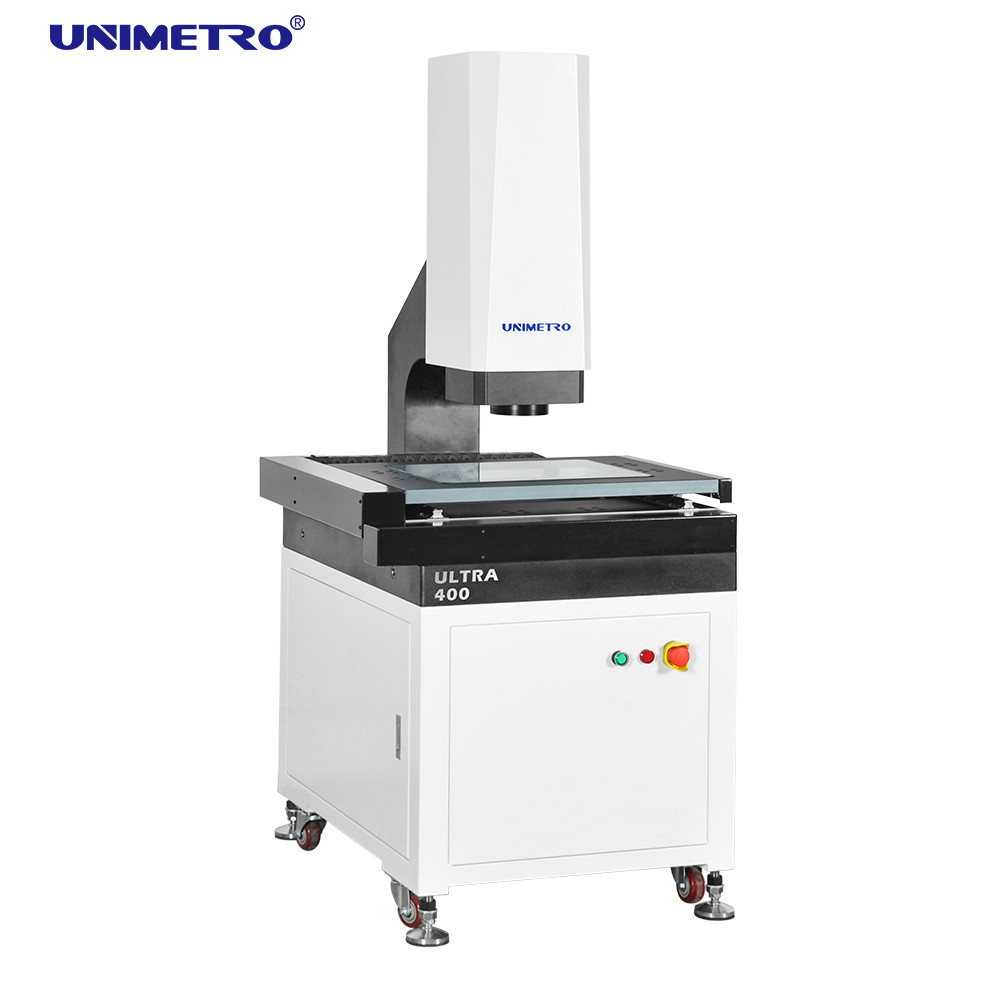

ULTRA serii Optical Measurement Machine to wysoko dokładna, w pełni automatyczna maszyna pomiarowa widzenia w dźwigni, opracowana do pomiarów GD&T z 3-osiowym automatycznym sterowaniem silnikowym.Jest wyposażony w automatyczne skupienie., automatyczne sterowanie oświetleniem i automatyczne przemieszczanie konfiguracji sprzętu i oprogramowania w celu szybkiego i dokładnego pomiaru wymiarów liniowych i geometrycznych.
Cechy
◆ Kontrola szczegółów jakości
Ø Baza i kolumna granitowe, doskonała stabilność;
Ø Aluminiowy stojak roboczy, sprawia, że sterowanie ruchem jest szybkie i elastyczne;
Ø Staż pracy z twardą obróbką powierzchni oksydacyjnej anty-szkrabów;
Ø Standard z precyzyjnym przewodnikiem liniowym, śrubą kulkową i serwomotorem AC itp., aby zapewnić precyzję i stabilność układu ruchu;
Ø Zintegrowany system sterowania, wbudowany z kontrolą ruchu oraz wszystkie sygnały sterowania, takie jak oświetlenie i odczytywanie skali liniowej, zapewniają niezwykle stabilną pracę maszyny.
◆ Konfiguracja wysokiej wydajności
Ø XYZ trzyosiowe automatyczne sterowanie CNC i dokładne pozycjonowanie;
Ø 0,1 um wysokiej precyzji szklanej skali liniowej zapewniającej dokładność pozycjonowania i dokładność pomiarów systemu;
Ø kamery kolorów o wysokiej rozdzielczości GIGA, zapewniającej wyraźne obserwacje i dokładne pomiary;
Ø obiektyw kliknięcia o dużej rozdzielczości 6,5x, dokładne podwojenie i korekta pikseli tylko raz;
Ø Z programowalną powierzchnią 5-pierścieniową 8-podziałową oświetleniem LED na zimno i oświetleniem równoległym oświetleniem LED na kontur i wbudowaną inteligentną regulacją światła,Może automatycznie kontrolować jasność w 8-dzielnicy i realizować 256 poziomów dostosowania jasności inteligentnie.
◆ Elastyczna rozszerzalność
ØOptywne są wiele typów czujników bezstykowych i szybkiego układu mocowania, które mogą spełniać różne wymagania pomiarowe różnych klientów
ØW przypadku serii ULTRA dostępne jest kolorowe światło LED, dzięki czemu seria jest bardziej elastyczna i wydajna dla różnych części o różnych rodzajach materiałów lub kształtach,oferuje bardziej wydajne zastosowania pomiarowe.
ØDzięki elastycznej rozszerzalności serii ULTRA jest kompatybilna z sondą dotykową, bezkontaktowymi czujnikami pomiarowymi i ramieniem robota, znacznie zwiększając wydajność pomiarów.
Funkcja oprogramowania
◆ Doskonała architektura oprogramowania zorientowanego na obiekty zapewnia stabilne i niezawodne oprogramowanie.
◆ Profesjonalne oprogramowanie analizy statystycznej SPC jest bezproblemowo połączone z oprogramowaniem testowym i reklamowym,i dane są automatycznie przesyłane do bazy danych oprogramowania SPC bez ręcznego sterowania.
◆ W celu zapewnienia dokładności pomiaru przyjmuje się algorytm wyszukiwania super krawędzi, aby dokładnie uchwycić krawędzię z cieniem i okresem obrazowania.
◆ W zależności od rodzaju elementu zapewnia różne funkcje konstrukcji elementu, takie jak translacja, obrót, ekstrakcja, kombinacja, równoległość, pionowość, obraz lustrzany, symetria, przecięcie,dotykająca i tak dalej..
◆ Dane pomiarowe mogą być automatycznie eksportowane do bazy danych TXT.WORD.EXCEL i profesjonalnej bazy danych oprogramowania SPC bez konwersji oprogramowania i interwencji człowieka.
◆ Oprogramowanie wprowadza tryb pomiaru "rozdziału" i "odzysku", co ułatwia i przyspiesza pracę.
◆ Oprogramowanie obsługuje języki narodowe, nie ma potrzeby instalowania pakietu językowego i zmiany oprogramowania, więc łatwo jest go zlokalizować.
◆ Oprogramowanie tego samego typu będzie uaktualniane za darmo, aby rozwiązać problemy naszych klientów.
Parametry
| Model |
Ultra 300 |
Ultra 400 |
ULTRA 500 |
ULTRA 600 |
|
|
Oś X/Y Przejazd ((mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Oś Z Podróż |
200 mm (może być podniesione zgodnie z wymaganiami klientów) |
||||
|
osi X/Y/Z-3 Skala liniowa |
Rozdzielczość szkła w skali liniowej: 0,1 um |
||||
|
Tryb sterowania |
Precyzyjny przewodnik liniowy, podwójny przewodnik. |
||||
|
Tryb działania |
Joystick, operacja myszą, program automatycznego wykrywania. |
||||
|
Dokładność |
Oś XYZ:≤2,5+L/200um |
||||
|
Powtarzalność |
±2,5 mm |
||||
|
System wideo |
CCD |
Wysokiej rozdzielczości 1/3" kolorowa kamera CCD |
|||
|
Lensy |
6.5X kontynuuj kliknięcie obiektywu zoomu; Zwiększenie optyczne: 0.7X-4.5X; Zwiększenie wideo: 26X~172X ((21.5"monitor) |
||||
|
System oświetlenia |
Kontur |
Oświetlenie równoległego konturu LED |
|||
|
Powierzchnia |
0~255 Bezstopniowe, regulowane 5-pierścieniowe 8-podziałowe oświetlenie powierzchni LED |
||||
|
Zwiększenie |
0.7X~4.5X |
||||
|
Oprogramowanie pomiarowe |
UNIMETRO 2D Program pomiarowy w pełni automatyczny |
||||
|
Pojemność ładunkowa |
±2,5 mm |
||||
|
Środowisko pracy |
25 kg |
||||
|
Zasilanie |
Temperatura 20°C±2°C, zakres wilgotności <2°C/h, wilgotność 30~80%, wibracje <0,002g, <15Hz |
||||
|
Drozmiar ((W*D*H) ((mm) |
220V/50Hz/10A |
||||
|
Drozmiar ((W*D*H) ((mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
Waga netto ((kg) |
380 |
450 |
600 |
800 |
|
* L jest długością pomiarową ((mm), dokładność mechaniczna osi Z i dokładność ostrości zależą od powierzchni przedmiotu.
* Powiększenie jest wartością przybliżoną, zależną od wymiaru monitora i rozdzielczości.
* Pole widzenia ((mm) = (diagonalny*horyzontalny*wertikalny)
* Obiektyw 0,5X lub 2X jest opcjonalnie dostępny, a powiększenie obrazu: 13X ~ 86X lub 52X ~ 344X.
