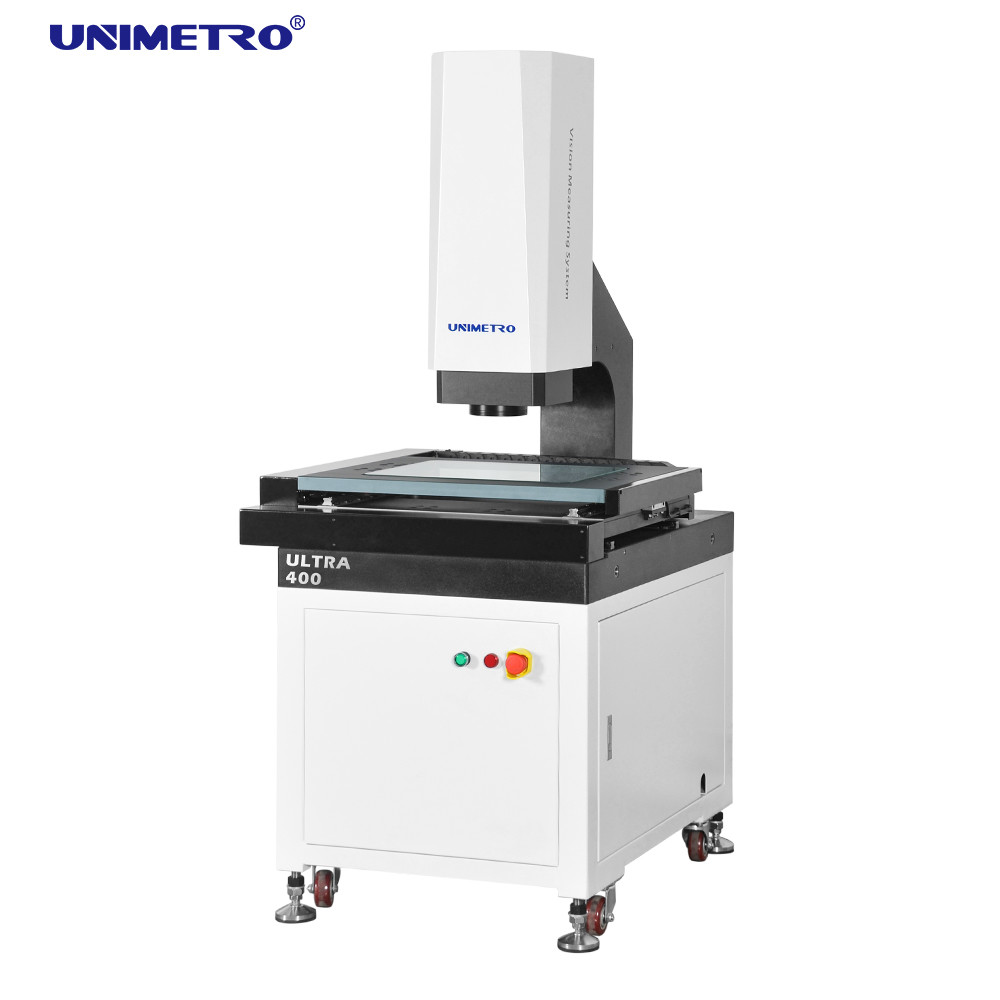

Wysokowydajny wideosystem pomiarowy VMZ 4030 z przyjaznym dla użytkownika oprogramowaniem

Wysokowydajny system pomiaru wideo / VMZ 4030 z usprawnionym oprogramowaniem

System pomiaru wideo serii ULTRA to w pełni automatyczna maszyna do pomiaru wizyjnego o wysokiej dokładności, opracowana do pomiarów GD&T z 3-osiowym automatycznym sterowaniem zmotoryzowanym. Wyposażony jest w automatyczne ustawianie ostrości, automatyczne sterowanie oświetleniem oraz automatyczny ruch konfiguracji sprzętu i oprogramowania, aby szybko i dokładnie wykonywać pomiary wymiarów liniowych i geometrycznych.

Charakterystyka

◆ Kontrola szczegółów jakości

Ø Granitowa podstawa i kolumna, doskonała stabilność;

Ø Aluminiowy etap pracy sprawia, że ​​sterowanie ruchem szybko reaguje i jest elastyczne;

Ø Etap pracy z obróbką powierzchni twardego utleniania zapobiegającą zadrapaniom;

Ø Standardowo z precyzyjną prowadnicą liniową, szlifierską śrubą kulową i serwomotorem prądu przemiennego itp., aby zapewnić precyzję i stabilność układu ruchu;

Ø Zintegrowany system sterowania, wbudowany w sterowanie ruchem i kontrolę wszystkich sygnałów, takich jak oświetlenie i odczyt skali liniowej, zapewnia wyjątkowo stabilną pracę maszyny.

◆ Konfiguracja o wysokiej wydajności

Ø XYZ trzyosiowe automatyczne sterowanie CNC i dokładne pozycjonowanie;
Precyzyjna szklana skala liniowa o średnicy 0,1 um zapewniająca dokładność pozycjonowania i dokładność pomiaru systemu;
Ø Kolorowa kamera GIGA o wysokiej rozdzielczości, spełniająca potrzeby wyraźnej obserwacji i dokładnego pomiaru;
Soczewka zmiennoogniskowa Ø 6,5x o wysokiej rozdzielczości, wymagane jest jedynie dokładne podwojenie i jednokrotna korekcja pikseli;
Ø Dzięki programowalnemu powierzchniowemu 5-pierścieniowemu, 8-częściowemu oświetleniu zimnemu LED i konturowemu oświetleniu równoległemu LED oraz wbudowanej inteligentnej regulacji światła, może automatycznie kontrolować jasność w 8-działowym dziale i inteligentnie realizować 256-stopniową regulację jasności.

◆ Elastyczna rozszerzalność

ØWiele typów czujników bezdotykowych i system szybkiego mocowania są dostępne jako opcja, które mogą spełniać różne wymagania pomiarowe różnych klientów
Dla serii ULTRA dostępna jest kolorowa lampa pierścieniowa LED ØMavable, która sprawia, że ​​seria jest bardziej elastyczna i wydajna w przypadku różnych części z różnymi rodzajami materiałów lub kształtów, zapewnia bardziej wydajne zastosowanie pomiarowe.
ØDzięki elastycznej rozszerzalności serii ULTRA, jest ona kompatybilna z sondą dotykową, bezkontaktowymi czujnikami pomiarowymi i ramieniem robota, znacznie zwiększając wydajność pomiaru.

Funkcje Wprowadzenie

- Oprogramowanie zapewnia dokładne i szybkie ustawianie ostrości oraz funkcje pomiaru obrazu, a dokładność powtarzania może sięgać 3um (powyżej 2x powiększenia optycznego).
-- Oprogramowanie udostępnia różnorodne tryby sterowania ruchem, umożliwiające wygodne i szybkie pozycjonowanie.
1. Uchwyt operacyjny; 2. Kliknij środkowym przyciskiem w oknie obrazu; 3. Kliknij środkowym przyciskiem w oknie rysunku; 4. Przenieś okno listy elementów do elementu; 5. Kliknij myszką w oknie sterowania ruchem; 6. Środkowy przycisk myszy w oknie skanowania; 7. Środkowy przycisk myszy w oknie mapy; 8. Wprowadź wartość współrzędnych.
- Oprogramowanie udostępnia różnorodne funkcje korekcji błędów systemowych, takie jak: kompensacja liniowa, kompensacja przekroju, kompensacja błędu prostopadłości, kompensacja błędu prostoliniowości osi Z, kompensacja błędu przesunięcia środka obiektywu, aby zapewnić dokładność dowolnej pozycji w płaszczyźnie XY może osiągnąć 2um.
-- Oprogramowanie umożliwia dodanie prostej sondy na podstawie pomiaru obrazu w celu realizacji prostego pomiaru wymiaru 3D i tolerancji linii konstrukcyjnej.
-- Oprogramowanie może zaimportować widok nawigacji, kliknąć środkowym przyciskiem myszy i wygodnie i szybko zlokalizować pozycję do przetestowania.

Parametry

ble>

* L to długość pomiaru (mm), dokładność mechaniczna osi Z i dokładność ogniskowania jest powiązana z powierzchnią przedmiotu obrabianego.

* Powiększenie jest wartością przybliżoną, zależy od wymiarów monitora i rozdzielczości.

* Pole widzenia (mm) = (przekątna*poziomo*pionowo)

* Obiektyw 0,5X lub 2X jest dostępny opcjonalnie i umożliwia uzyskanie powiększenia obrazu: 13X~86X lub 52X~344X.
