| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Dodatkowy |
| Minimum Order Quantity: | 1 |
| Cena: | Discussible |
| Packaging Details: | Wood case |
| Czas dostawy: | 15 dni roboczych |
| Payment Terms: | T/T |
| Możliwość Supply: | 50 na miesiąc |
| Nazwa produktu: | Maszyna pomiaru widzenia | Ruch z osi z: | Zmotoryzowany |
|---|---|---|---|
| Kontrola ruchu osi z: | Klawiatura, oprogramowanie | centrum: | Automatyczny |
| X, Y Ruch: | Podręcznik | Kamera CCD: | Kamera HD CCD |
| Dokładność pomiaru: | (2,5+L/100)um | Powtarzalność: | 2.5um |
| Oświetlenie: | Pierścień LED do oświetlenia powierzchniowego, równoległe oświetlenie LED do oświetlenia konturowego | Rozdzielczość skali liniowej: | 0,5um (0,1um dla opcji) |
| Powiększenie: | 18 - 195X | ||
| Podkreślić: | wizyjna maszyna pomiarowa,wizyjny system pomiarowy,automatyczna ostrość wizyjna maszyna pomiarowa |
||

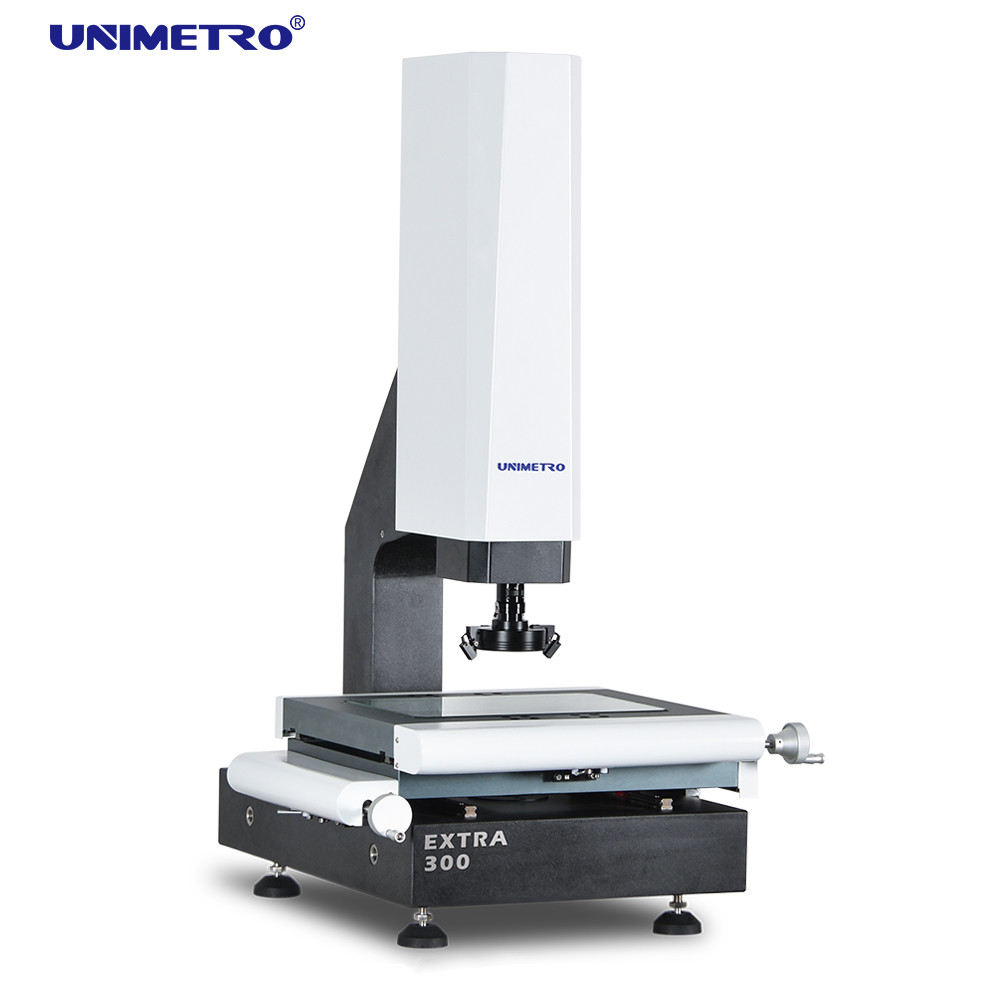

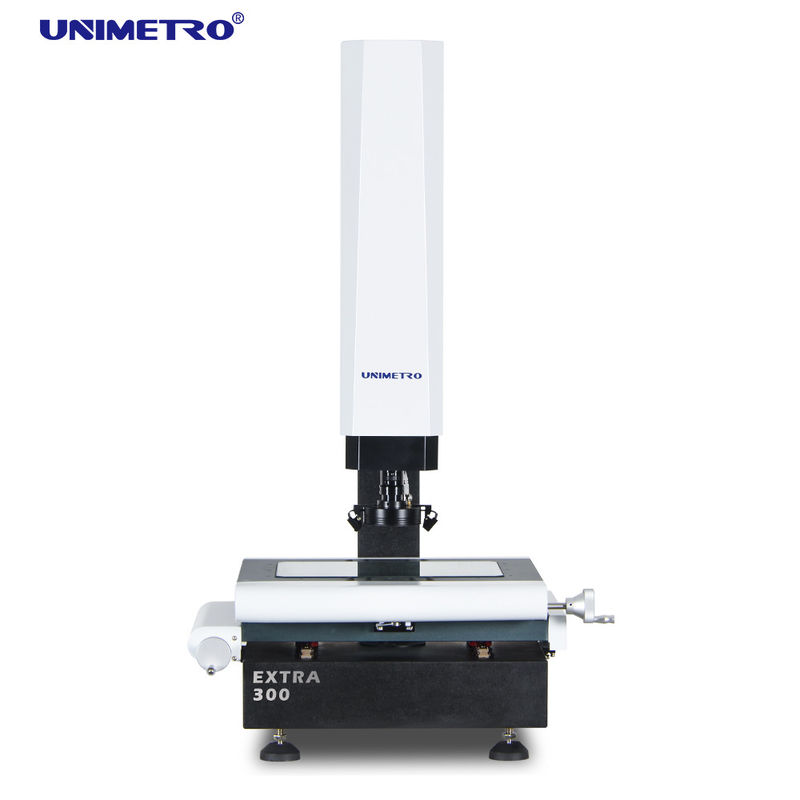

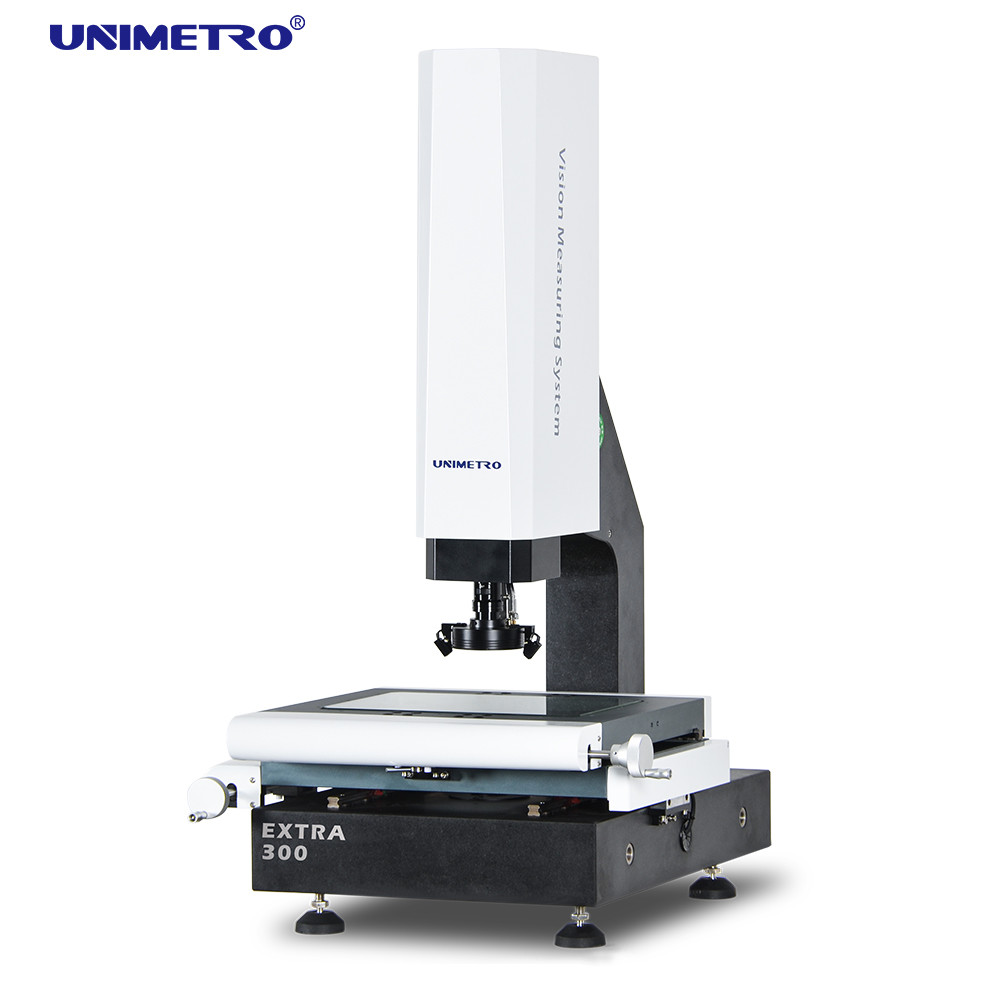

● Wizualna maszyna pomiarowa Optyczny przyrząd pomiarowy wykorzystujący kamerę do przechwytywania obrazu przedmiotu obrabianego, analizowania pikseli obrazu i obliczania wymiaru 2D za pomocą oprogramowania pomiarowego. Optyczna maszyna pomiarowa serii EXTRA jest ważnym instrumentem stosowanym w procesie kontroli jakości produktów. Zapewnia dokładność wymiarów Twoich produktów, czyni Twoje produkty bardziej konkurencyjnymi.
● Wizyjna maszyna pomiarowa serii EXTRA została zaprojektowana i opracowana przez UNIMETRO i jest popularnym modelem pasującym do większości dokładnych aplikacji do pomiaru wymiarów 2D i użytkowników końcowych z różnych branż, takich jak formy, elektronika, półprzewodniki, wtrysk tworzyw sztucznych, produkty 3C, opieka medyczna, lotnictwo... itp.
● Oś Z wizyjnej maszyny pomiarowej serii EXTRA jest skonfigurowana z systemem serwomotorów z zamkniętą pętlą, aby uzyskać wysoką dokładność kontroli ruchu i funkcję automatycznego ustawiania ostrości, użytkownicy mogą kontrolować ruch osi Z i ogniskowanie obrazu za pomocą oprogramowania lub klawiatury, co znacznie zwiększa wydajność pomiaru.
● Wizyjna maszyna pomiarowa serii EXTRA jest innowacyjnie skonfigurowana z ręcznym generatorem impulsów do precyzyjnej regulacji położenia osi Z, dzięki czemu użytkownicy mogą łatwo uzyskać precyzyjną regulację osi Z i ogniskowanie. W porównaniu do sterowania ruchem za pomocą klawiatury lub joysticka, MPG jest bardziej precyzyjny i czuły, użytkownicy mogą nawet przesuwać oś mikron po mikronie. Zapewnia użytkownikom najlepsze wrażenia z użytkowania.
Konfiguracja sprzętu
◉ 3-osiowe skale liniowe o rozdzielczości 0,5um
◉ Wysokowydajna funkcja automatycznego ustawiania ostrości
◉ Kompatybilny z sondą dotykową Renishaw
◉ Aluminiowy etap pracy i twarde anodowanie
◉ 3 pierścienie 8-sekcyjne oświetlenie pierścieniowe LED sterowane oprogramowaniem i programowalne
◉ Równoległa ścieżka światła Sterowanie oświetleniem konturowym LED za pomocą oprogramowania i programowalność
◉ Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli
◉ Zintegrowana skrzynka sterownicza
◉ Sterowanie silnikiem w osi Z
◉ Prowadnica liniowa HIWIN
◉ Ręczny generator impulsów do sterowania ruchem osi Z
◉ Ze wskaźnikami laserowymi do pomocniczego pozycjonowania i ustawiania ostrości
◉ 0,7-4,5X, ręcznie wgnieciony obiektyw zmiennoogniskowy z czujnikiem sprzężenia zwrotnego sygnału powiększenia
Parametry
| Model | DODATKOWE 200 | DODATKOWE 300 | DODATKOWE 400 | DODATKOWE 500 | |
| Wymiar (mm) (dł. * szer. * wys.) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Zakres pomiarowy (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Dokładność pomiaru (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
| Powtarzalność (µm) | 2.5 | 2.5 | 2.5 | 3 | |
| Waga (kg) | 140 kg | 190 kg | 240 kg | 290 kg | |
| Obraz i pomiar | CCD | 200mm (można podnieść zgodnie z wymaganiami klientów) | |||
| Obiektyw | Ręczny wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X/automatyczny obiektyw zmiennoogniskowy 1–10X | ||||
| Powiększenie | 18-195X (Tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.) | ||||
| Pole widzenia | 8,1 ~ 1,3 mm | ||||
| Odległość robocza | 108 mm | ||||
| Rozdzielczość skali liniowej | 0,5 μm (0,1 μm dla opcji) | ||||
| Układ napędowy | Dostępne ręczne sterowanie osiami X, Y, sterowanie CNC w zamkniętej pętli osi Z i dostępna funkcja AUTU FOCUS | ||||
| Oświetlenie | Programowalne 4-sekcyjne oświetlenie powierzchniowe LED w kształcie pierścienia, równoległe światło konturowe LED, 8-sekcyjne oświetlenie pierścieniowe LED, współosiowe, opcjonalnie | ||||
Funkcje oprogramowania
◉ Wprowadź plik CAD i zmierz
◉ Układ części i pomiar makr
◉ Automatyczne ustawianie ostrości i pomiar wysokości
◉ Funkcja nawigacji pomaga w szybkim lokalizowaniu
◉ Potężna funkcja pomiaru geometrycznego
◉ Wiele raportów danych i funkcja graficznego wyprowadzania danych
◉ Elastyczny program użytkownika
◉ Tworzenie elementów referencyjnych
◉ Wydajna funkcja wykrywania krawędzi
◉ Obsługa wielu akcesoriów zewnętrznych
◉ Automatyczne obliczanie tolerancji geometrycznej elementów
◉ Szybki i wygodny pomiar skomplikowanej produkcji
<>>
