Rozwiązanie optyczne oparte na CNC do precyzyjnego wykrywania wad i wymiarowania elementów elektronicznych
Zautomatyzowane rozwiązanie kontroli jakości do wykrywania wad komponentów
Ten szybki precyzyjny automatyczny sprzęt pomiarowy i przesiewowy integruje oprogramowanie do pomiaru widzenia, kamerę przemysłową CCD, systemy mechaniczne, komputer przemysłowy, komponenty elektryczne,o pojemności nieprzekraczającej 10 WPoprzez zautomatyzowane systemy podawania (płyty wibrujące, manipulatory, pasy itp.) elementy są transportowane do stacji wykrywania w celu szybkiego fotografowania.Oprogramowanie do kontroli wizualnej ocenia i oblicza wyniki, sortowanie części roboczych na dobre i wadliwe produkty zgodnie z ustalonymi kryteriami, osiągając kompleksową kontrolę jakości i kontrolę.
Możliwości wykrywania
- Pomiar wielkości obróbki
- Wykrywanie wad w wyglądzie przedmiotu
- Rozpoznawanie kolorów i wykrywanie wad
- Rozpoznawanie znaków (OCR) i wykrywanie wad
- Rozpoznanie kodów kreskowych i wykrywanie wad
- Rozpoznawanie kodów i wykrywanie wad
Zalety kontroli
- Wykrycie bez kontaktu, bez uszkodzenia części roboczych
- Wysoka dokładność wykrywania do 0,001 mm
- Szybka prędkość wykrywania 5000 sztuk na minutę
- Poprawa ogólnej efektywności przedsiębiorstwa
- Oszczędza znaczne koszty pracy i materiałów
- Całkowicie automatyczne, stabilne i niezawodne działanie
- Zwiększa konkurencyjność przedsiębiorstw
Obszary zastosowań
Szeroko stosowane w telefonach komórkowych, produktach elektronicznych, precyzyjnym sprzęcie, produktach odlewania wtryskowego, produkcji przemysłowej, produkcji samochodów, obróbce mechanicznej, metalurgii proszkowej,nowa energia, komponentów, urządzeń elektrycznych, odzieży, artykułów codziennych, żywności, medycyny, farmaceutyki, wojska, lotnictwa i innych dziedzin.

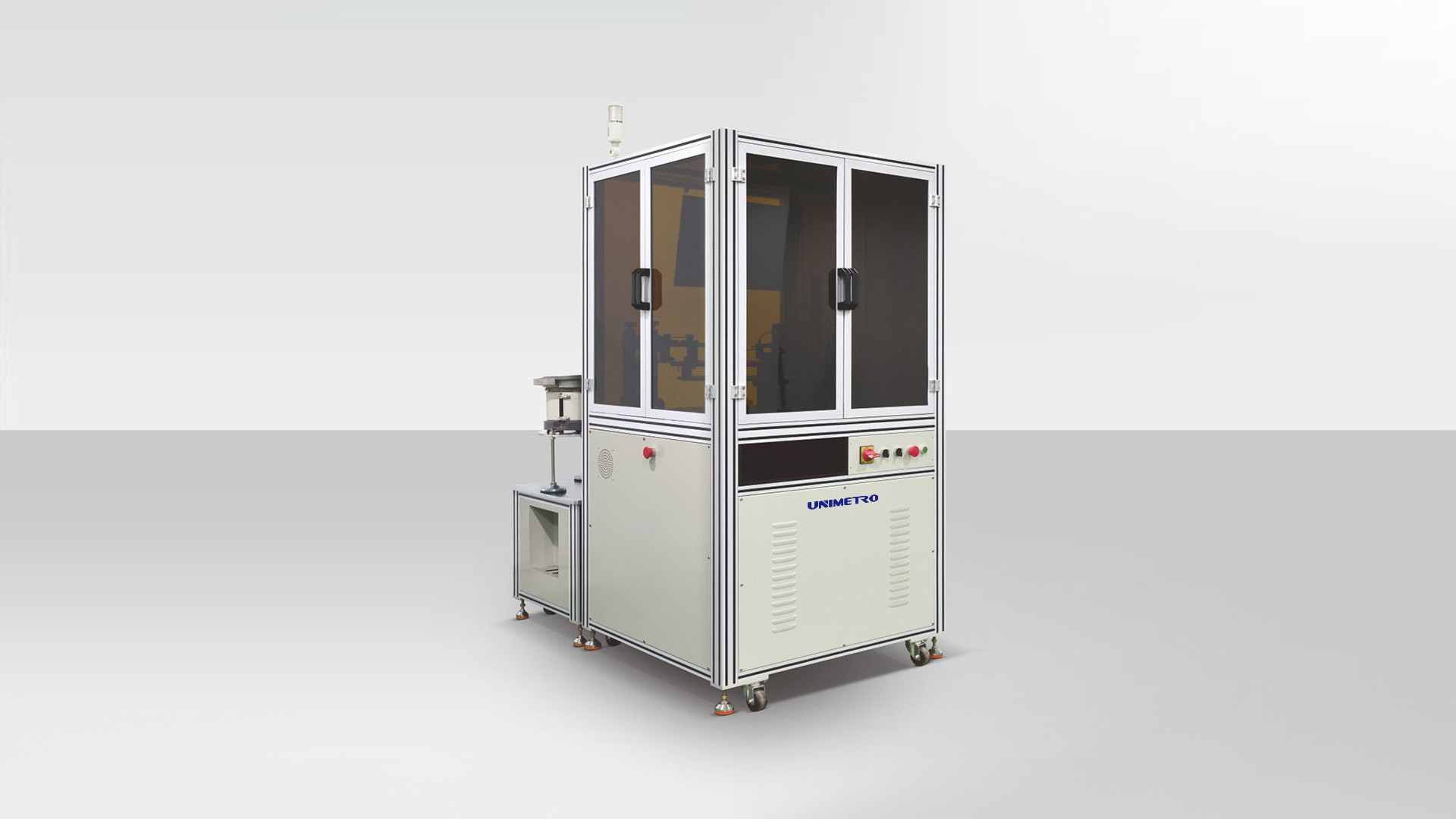

Urządzenia do wizualnej kontroli części UNIMETRO
Zapewnia skuteczne rozwiązania dla różnych wad wyglądu i problemów jakości wymiarowej w procesie produkcji indukcji, rezystancji, pojemności i innych produktów składowych.Automatycznie sprawdza wady wyglądu i wymiary komponentów, jednocześnie inteligentnie wytwarzając raporty inspekcyjne. Pomaga producentom komponentów optymalizować procesy produkcyjne, obniżać koszty i zapewniać doskonałą jakość produktu.
Specyfikacja produktu
Produkty zgodne:Kapsuła akumulatora litowego, kapsuła półprodukt, kapsuła PTC, pierścień uszczelniający, kapsuła anodowa itp.
Wymiary:900 × 1000 × 1800 mm (L × W × H)
Poziom:300 kg
Kluczowe cechy
- Automatycznie wykrywa wady wyglądu i wymiary komutatorów
- Wszystkie elementy badań zakończone w jednej operacji
- Wysoka wszechstronność - jedno urządzenie wykrywa wiele produktów komutatorów
- Najlepsze w branży wykrywanie wad w wyglądzie komutatorów
- Prędkość wykrywania do 800 sztuk na minutę
- Dokładność wykrywania do 0,001 mm
- Automatyczna klasyfikacja i sortowanie dobrych i wadliwych produktów
- Automatyczne karmienie z ładowarką magazynową zmniejsza częstotliwość karmienia ręcznego
- Wyposażone w importowane elementy optyczne z Niemiec, Japonii i Włoch
- Inteligentne wyniki badań pomagają poprawić proces produkcji komutatorów litowych
- Łatwe w nauce i użytkowaniu - funkcjonalne po 1-2 dniach szkolenia
- możliwość bezprzerwanej pracy przez 24 godziny na dobę
Parametry techniczne
| Kategoria wykrycia |
Parametry |
| Wykrywanie wielkości |
Wysokość, średnica zewnętrzna, mieszanina różnych rozmiarów |
| Złącze lutowe |
Brak miejsca spawania, brak spawania, odchylenie spawania, awaria, czarny wybuch, fałszywe spawanie, głębokość spawania, płytkość spawania, penetracja miejsca, wadę spawania |
| Spawanie łukowe |
Czy istnieje spawanie łukowe, ilość spawania łukowego, ekscentryczność spawania łukowego, brakujące spawanie, brak miejsca spawania, spawanie czarne, wada spawania, punkt złamany itp. |
| Oryfice |
Brak płyty otworu, przesunięcie pozycji płyty otworu, brak płyty otworu, deformacja płyty otworu, plamy, zadrapania, mieszanie płyty otworu itp. |
| Pozytywna okładka |
Deformacja, ekscentryczność, zadrapania, zgniatanie, plamy, wypukłości, wgłębienia, ślady wodne, mieszanie się pokrywy górnej itp. |
| Pierścień uszczelniający |
Pierścień uszczelniający jest uszkodzony, zdeformowany, źle powlekany, różnica koloru pierścienia uszczelniającego, mieszanie pierścienia uszczelniającego itp. |
| Kościetka gumowa |
Brakujący fartuch, brakujący, offset, złamany fartuch, złamany fartuch itp. |
| PTC |
Deformacje, zadrapania, embossingy, uszkodzenia, czarne krawędzie, krawędzie wewnętrzne i zewnętrzne, brudne powierzchnie, różnice barwy, złe pokrycie itp. |
System kontroli wizualnej
Nasze niezależnie opracowane oprogramowanie do inspekcji wizualnej, wspierane przez ponad dziesięć lat wiedzy z zakresu badań i rozwoju, oferuje ponad 2000 funkcji, w tym wady, kolor, rozmiar, wyciek miedzi,i wykrywanie OCRTen kompleksowy system kontroli jakości wspiera szybkie wykrywanie produktów w ponad 100 gałęziach przemysłu z całkowicie automatyczną bezkontaktową operacją, która nie powoduje uszkodzenia obrabiarków.
Oprogramowane oprogramowanie może filtrować do 32 kategorii i obsługiwać jednocześnie wiele części roboczych, znacząco poprawiając wydajność przedsiębiorstwa.Z prędkością wykrywania do 5000 sztuk na minutę i dokładnością do 1 μm w zależności od obrabialnikaSystem eliminuje zbędne operacje ręczne od wykrywania poprzez przesiewanie do pakowania, zmniejszając koszty pracy i błędy ludzkie przy jednoczesnym zwiększeniu dokładności.
Wyposażone w inteligentne oprogramowanie z przyjaznym dla użytkownika interfejsem, prostą obsługą, opcjami symulacji danych, rozszerzonym przetwarzaniem danych dużych partii i integracją z systemem ERP,Nasze rozwiązanie radykalnie poprawia wydajność przetwarzania danych przedsiębiorstwa.
Wykrywanie wad w wyglądzie
Informacje o spółce
Nasi klienci i agenci
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jesteśmy fabryką i dostarczamy odpowiedzi w ciągu 24 godzin.
P2: Co głównie produkuje pańska firma?
Odpowiedź: Wyrobimy głównie maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, urządzenia CMM i VMM oraz sprzęt pokrewny.
P3: Jak wybrać odpowiednią specyfikację?
A3: Nasz profesjonalny zespół poleci odpowiednie specyfikacje w oparciu o wymagania dotyczące różnorodności i wielkości produktu.
Q4: Czy akceptujesz usługę na zamówienie?
A4: Tak, dostarczamy zarówno standardowe maszyny, jak i rozwiązania dostosowane do potrzeb klienta.
P5: Jaki jest okres gwarancji?
Odpowiedź: Nasze produkty są objęte roczną gwarancją.
