| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Unimetro |
| Orzecznictwo: | CE ISO |
| Numer modelu: | HE652 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | usd32500-usd37500/set |
| Szczegóły pakowania: | drewniana skrzynka |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 30 zestawów miesięcznie |
| Wymiar: | 1700*1180*1750 mm | Waga netto: | 1500 kg |
|---|---|---|---|
| Podróż x/y: | 500x600 | Dokładność: | ≤3+l/200um |
| Powtarzalność: | 3um | ||
| Podkreślić: | System wizyjny o wysokiej rozdzielczości do pomiarów,ruchomy system wizyjny do pomiarów,cyfrowy system pomiarowy o wysokiej rozdzielczości |
||

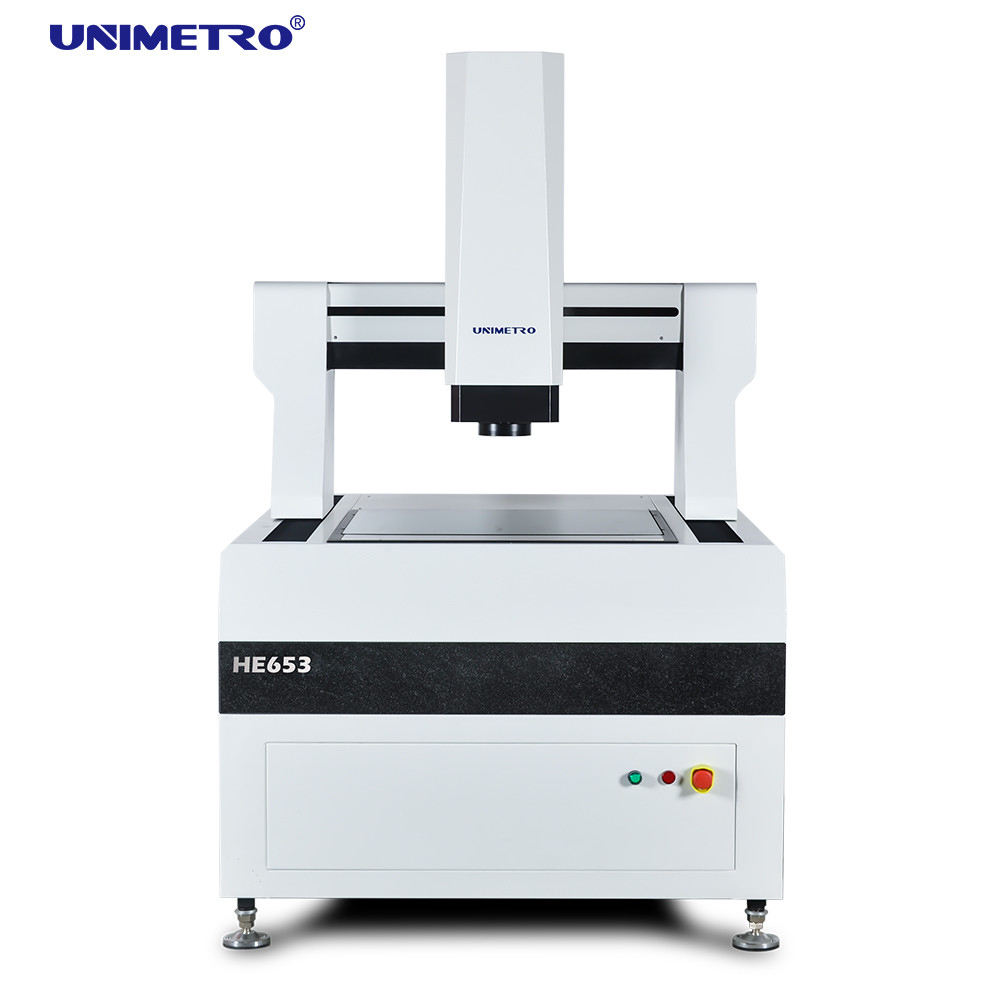

Bramowe systemy pomiarów wizualnych o wysokiej dokładności serii HE łączą w sobie precyzję i wydajność, oferując szybki pomiar elementów geometrycznych różnych części. Systemy te są szeroko stosowane w wielu gałęziach przemysłu, w tym w PCB, laminatach pokrytych miedzią, panelach szklanych, modułach LCD i materiałach izolacyjnych.
W procesie projektowania serii HE uwzględniono analizę elementów skończonych, zapewniając wysoką sztywność i precyzyjną konstrukcję mechaniczną. Podstawa maszyny wykorzystuje konstrukcję ruchomego mostu o zamkniętej ramie, zapewniającą prostotę, dużą ładowność i optymalną wydajność ruchu.
Nasza duża wizyjna maszyna pomiarowa jest wspierana przez potężne możliwości oprogramowania:
| Model | ON 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
|---|---|---|---|---|---|---|
| Skok X, Y (mm) | 500×600 | 600×800 | 800×1000 | 1000×1200 | 1200×1500 | 1200×1800 |
| Skok osi Z (mm) | 200 (można zwiększyć zgodnie z wymaganiami klienta) | |||||
| Ładowność | Około. 35 kg | |||||
| Wymiar (mm) | 1700×1180×1750 | 1700×1280×1750 | 1900×1480×1750 | 2100×1680×1750 | 2500×1880×1750 | 2700×1880×1750 |
| Waga (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| Rezolucja | 0,5 μm (opcjonalnie 0,1 μm) | |||||
| Kamera | Aparat cyfrowy 2M HD GIGA | |||||
| Obiektyw zmiennoogniskowy | Profesjonalny obiektyw z automatycznym zoomem (powiększenie 1~10X) | |||||
| Powiększenie wideo | 18~195X (różni się w zależności od modelu aparatu; rzeczywiste powiększenie zależy od zmierzonych danych) | |||||
| Pole widzenia | 8,1–1,3 mm (różni się w zależności od kombinacji aparatu/obiektywu; rzeczywiste pole widzenia zależy od zmierzonych danych) | |||||
| Dokładność* | ≤ (3+L/200)μm | |||||
| Oświetlenie | Programowalne 5-pierścieniowe oświetlenie powierzchniowe LED z 8 sekcjami (40 sekcji światła pierścieniowego, światło współosiowe, opcjonalnie ruchoma wielokolorowa lampa pierścieniowa) | |||||
