| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Unimetro |
| Orzecznictwo: | CE ISO |
| Numer modelu: | HE652 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | usd 32500-usd 37500/set |
| Szczegóły pakowania: | drewniana skrzynka |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | 30 zestawów miesięcznie |
| Wymiar: | 1700*1180*1750 mm | Waga netto: | 1500 kg |
|---|---|---|---|
| Podróż x/y: | 500x600 | Dokładność: | ≤3+l/200um |
| Powtarzalność: | 3um | ||
| Podkreślić: | Maszyna do pomiaru wzroku o wysokiej rozdzielczości,ruchoma maszyna do pomiaru wzroku suwnicy,1500 kg maszyna do pomiaru wzroku |
||

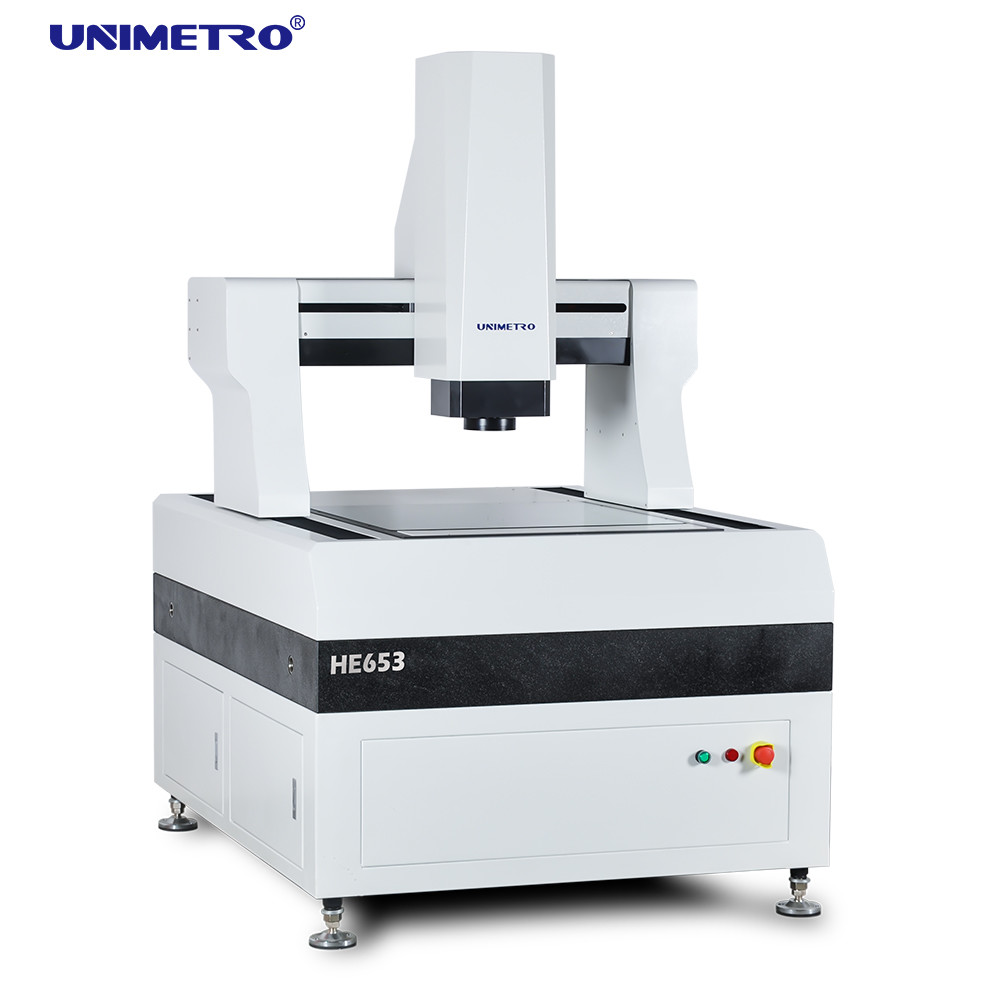

Wizualne systemy pomiarowe serii HE o wysokiej dokładności łączą w sobie wysoką dokładność i wysoką wydajność, oferują szybki pomiar geometrycznych elementów różnego rodzaju części. Seria HE jest szeroko stosowana w różnych gałęziach przemysłu i produktach, takich jak PCB, laminaty miedziowane, szkło pad, moduły LCD i materiały izolacyjne itp.
W procesie projektowania serii HE wprowadzono analizę elementów skończonych, aby zapewnić wysoką sztywność i dokładną konstrukcję mechaniczną. Podstawa maszyny wykorzystuje konstrukcję ruchomego mostu z zamkniętą ramą, która jest prosta i zapewnia wysoką obciążalność oraz najlepszą wydajność ruchu.
Charakterystyka produktu
Funkcje maszyny pomiarowej o dużej wizji:
>> Ruchoma konstrukcja suwnicy i przedmiot obrabiany są nieruchome podczas pomiaru;
>> Czteroosiowe, w pełni automatyczne sterowanie w pętli zamkniętej CNC, w pełni automatyczny pomiar;
>> Podstawa i belka z granitu klasy 000, stabilne i niezawodne;
>> Linijka z otwartą siatką o rozdzielczości 0,1 um, wysoka precyzja i dobra stabilność;
>> Precyzyjna prowadnica liniowa, śruba kulowa do szlifowania i serwomotor Panasonic AC zapewniają stabilność dokładności pozycjonowania układu ruchu maszyny;
>> Kolorowa kamera o wysokiej rozdzielczości spełniająca wymagania wyraźnej obserwacji i stabilnego pomiaru;
>> Obiektyw z ciągłym zoomem automatycznym 6,5x, dokładny zoom automatyczny, wystarczy korekcja jednego piksela;
>> Programowalne 5-pierścieniowe, 8-strefowe źródło światła powierzchniowego LED i równoległy system transmisji konturowego źródła światła LED umożliwiają inteligentną regulację jasności na 256 poziomach;
>> Zaimportowana sonda kontaktowa jest skonfigurowana do wykonywania pomiarów 3D;
>> W standardzie dostarczane jest oprogramowanie do automatycznego pomiaru obrazu Immeasuring 4.2 z niezależnymi prawami własności, które jest wydajne i łatwe w użyciu;
Funkcja oprogramowania
Nasza duża wizyjna maszyna pomiarowa ma potężne oprogramowanie do obsługi.
▶Dzięki oprogramowaniu do pomiarów kompozytowych RationalVue z zewnętrzną tablicą, seria ULTRA jest w stanie zaoferować zaawansowaną funkcję pomiarów kompozytowych 2D/3D;
▶Prosty i łatwy do zrozumienia interfejs operacyjny sprawia, że pomiary są prostsze i wydajniejsze;
▶Automatyczny program pomiarowy można ustawić tak, aby skutecznie i szybko przeprowadzał pomiar wsadowy.
Parametry
| Model |
ON 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| Podróż X, Y (mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Podróż w osi Z (mm) |
200 (można zwiększyć zgodnie z wymaganiami klientów) |
|||||
|
Ładowność |
ok. 35 kg |
|||||
| Wymiar (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Waga (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Rezolucja |
0,5 μm (0,1 um dla opcji) |
|||||
|
Kamera |
Aparat cyfrowy 2M HD GIGA |
|||||
|
Obiektyw zmiennoogniskowy |
profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu zmiennoogniskowego: 1~10X |
|||||
|
Powiększenie wideo |
18 ~ 195X (w zależności od modelu wybranego aparatu, jego powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych) |
|||||
|
Pole widzenia |
8,1 ~ 1,3 mm (w zależności od różnych schematów dopasowania aparatu i obiektywu pole widzenia odpowiednio się zmieni, a rzeczywiste pole widzenia zależy od zmierzonych danych) |
|||||
|
Dokładność* |
≤ (3+L/200)μm |
|||||
|
Oświetlenie |
Programowalne 5-pierścieniowe oświetlenie powierzchniowe LED z 8 sekcjami (40 sekcji światła pierścieniowego, światło współosiowe, ruchome wielokolorowe światło pierścieniowe opcjonalnie) |
|||||
Informacje o firmie
Nasz Klient i Agent
| Często zadawane pytania |
|---|
| P1: Czy jesteś fabryką lub firmą handlową? |
| A1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: Czym zajmuje się głównie Twoja firma? |
| A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Jeśli podasz nam rodzaj i wielkość mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz usługi niestandardowe? |
| A4: Bądź pewien! Możemy dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Okres gwarancji na nasz produkt wynosi 1 rok. Jakość naszych produktów jest bardzo stabilna i tak właśnie jest znacznie ulepszono niektóre łamliwe części. Możesz być pewien jakości naszych produktów. |
