| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | Ranger600 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Drewniana skrzynka + opakowanie próżniowe |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram |
| Możliwość Supply: | 50 zestawów miesięcznie |
| Nazwa produktu: | Maszyna do kontroli narzędzi o wysokiej dokładności z usługą OEM ODM | Model: | Ranger600 |
|---|---|---|---|
| Aplikacje: | Pionowy, stożkowy, głowica tnąca, nóż o specjalnym kształcie | Gwarancja: | 12 miesięcy |
| Rozdzielczość skali liniowej: | 0,1um | Tryb: | Ręczny lub automatyczny |
| Odległość robocza: | 90 mm | praca: | OEM, ODM |
| Podkreślić: | System kontroli narzędzi OEM,system kontroli narzędzi o wysokiej dokładności,system kontroli narzędzi ODM |
||
Opis

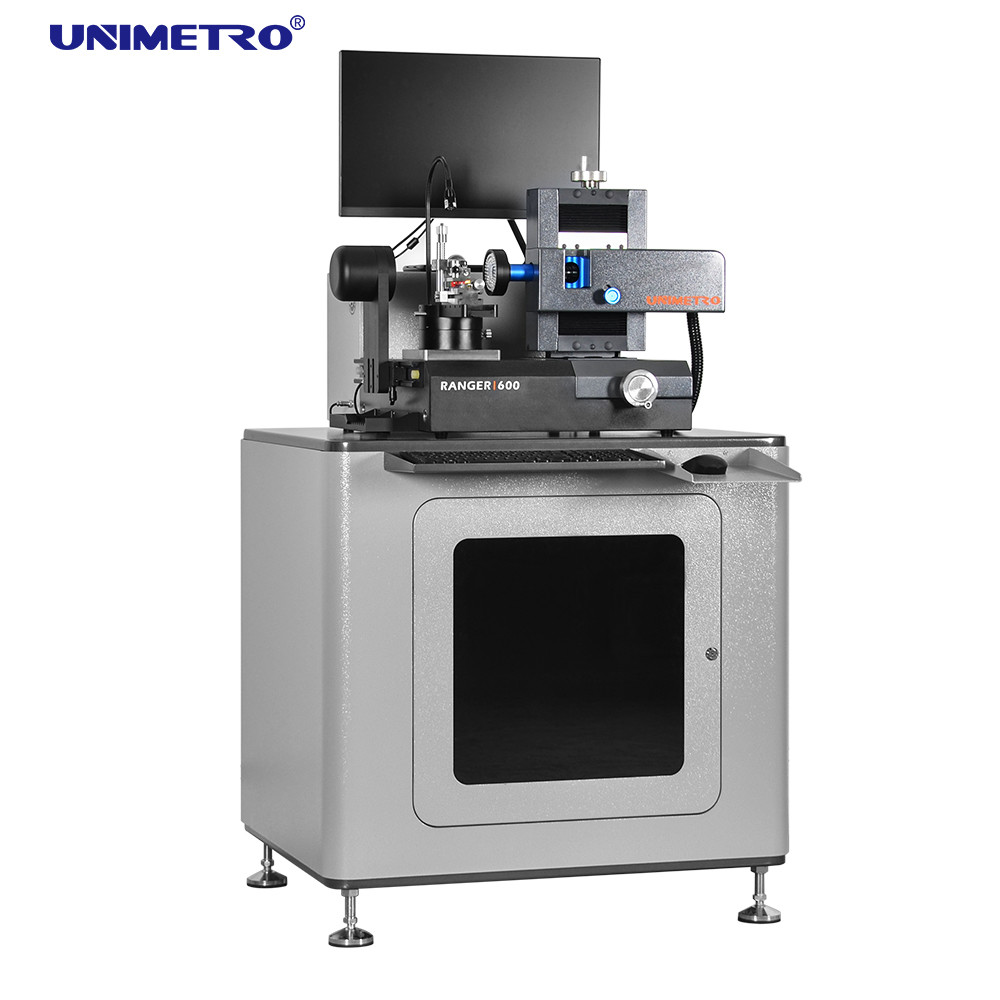

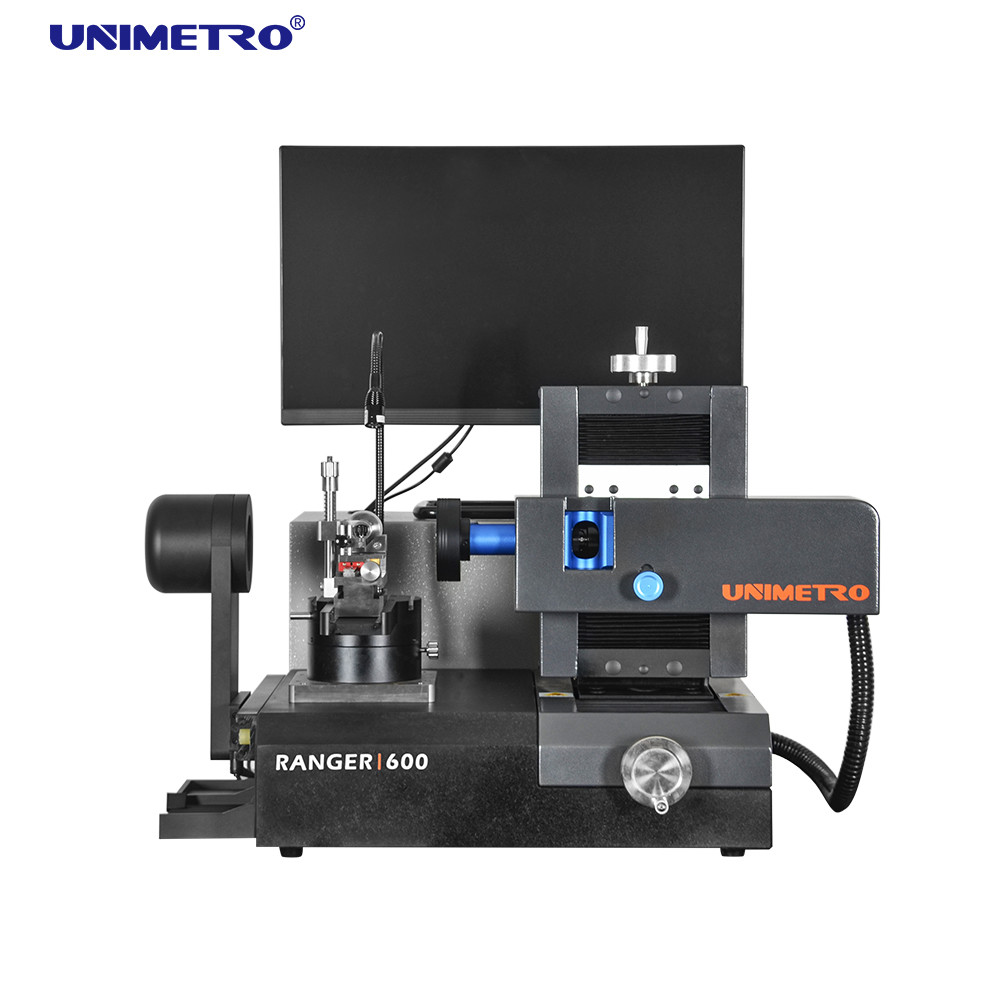

System kontroli narzędzi UNIMETRO RANGER600 to uniwersalna maszyna pomiarowa do wierteł, frezów oraz liczników i pogłębiaczy w ramach elastycznego systemu oświetlenia. Dzięki kompaktowej konstrukcji i dużej stabilności RANGER600 może być stosowany w pomieszczeniu metrologicznym, podczas kontroli lub bezpośrednio w produkcji.
Parametry
| Nazwa produktu |
Wielofunkcyjna maszyna do kontroli narzędzi do narzędzi skrawających o różnych kształtach |
|||||
| Model |
Ranger 600 |
|||||
| Przesuw osi X |
80mm |
|||||
| Przesuw osi Y |
60mm |
|||||
| Zakres pomiarowy osi Z |
60mm |
|||||
| Maksymalna średnica narzędzia |
20 mm (opcjonalnie 30 mm) |
|||||
| Maksymalna długość narzędzia |
200 mm (opcjonalnie 350 mm) |
|||||
| Odległość robocza |
90 mm |
|||||
|
Obiektyw |
Wgnieciony obiektyw zmiennoogniskowy 0,7X–4,5X |
|||||
|
Kamera |
Kamera HD o rozdzielczości 5 MP |
|||||
|
Rozdzielczość skali liniowej |
0,1um |
|||||
|
Powiększenie |
12,6X-79,2X/25,2X-158,4X (opcjonalnie) |
|||||
|
Pole widzenia |
27*20mm-43*33mm/13,5*10mm-2,3*1,6mm (opcjonalnie) |
|||||
|
Dokładność |
X ~ Y, (2,5 + L / 100)μm, L to zmierzona długość |
|||||
|
komputer |
System operacyjny Windows 10 z 24-calowym monitorem LCD |
|||||
|
System oświetlenia |
8-sekcyjna lampa pierścieniowa LED, światło konturowe i elastyczne światło dodatkowe, wszystkie elementy sterowane za pomocą oprogramowania i programowalne. |
|||||
|
Format wejściowy |
Pliki DXF |
|||||
|
Format wyjściowy |
EXCEL, DXF |
|||||
Akcesoria
Dodatkowe światło kątowe Moduł światła konturowego
| Dodatkowe światło z możliwością przyciemniania jest dostępne na elastycznym ramieniu. Co pomaga użytkownikom uzyskać lokalnie ulepszony obraz. |
Można je przesuwać wzdłuż osi X, co zapewnia użytkownikowi najlepszy obraz i ostrą krawędź widoku obiektu podczas pomiaru konturu narzędzia. |
Stół podstawowy Uchwyt na narzędzia
| Solidne, stojące stanowisko pracy z praktyczną i otwartą przestrzenią do przechowywania materiałów i narzędzi. |
|
Cechy
1. Zaawansowany projekt
﹥Ergonomiczna konstrukcja i solidna konstrukcja.
﹥Kombinacja przechwytywania i wyświetlania obrazu HD, a także stopień powiększenia mikroskopu jest opcjonalny.
﹥Stabilny i dokładny blok V ułatwiający trzymanie i ustawianie narzędzi.
﹥Na stoliku obrotowym dostępne są mechaniczne stałe kąty pomiarowe wynoszące 0 stopni i 90 stopni.
﹥Enkoder o wysokiej dokładności wbudowany w stół obrotowy zapewnia użytkownikom precyzyjną lokalizację kąta.
﹥Wieloczęściowa, programowalna lampa pierścieniowa LED do oświetlenia powierzchni, obejmująca również oświetlenie konturowe i dodatkowe światło o dowolnym kącie dla funkcji standardowych.
﹥Oprogramowanie pomiarowe SMARTOOL oferuje specjalne funkcje pomiarowe dla narzędzi skrawających.
﹥Dostępne są automatyczne wykrywanie krawędzi, szybki pomiar kąta za pomocą siatki, funkcje porównywania elementów CAD.
2. Pomiar wielu kątów
Aby zapewnić szybszą i precyzyjną lokalizację kąta narzędzia podczas procesu pomiaru, stół obrotowy RANGER600 oferuje 2 mechaniczne stałe kąty, 0 stopni i 90 stopni. W pozycji 0 stopni użytkownicy mogą mierzyć koniec narzędzia, koniec narzędzia — wał środkowy, koniec narzędzia — kąt przedni itp. Pozycja 90 stopni jest dostępna dla kąta pochylenia linii śrubowej, osiowego kąta przedniego, pierwszego kąta tylnego, drugiego kąta tylnego i kąta krawędzi przechylonej itp.
0 stopni 45 stopni 90 stopni
Informacje o firmie
Nasz Klient i Agent
| Często zadawane pytania |
|---|
| P1: Czy jesteś fabryką lub firmą handlową? |
| A1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: Czym zajmuje się głównie Twoja firma? |
| A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Jeśli podasz nam rodzaj i wielkość mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz usługi niestandardowe? |
| A4: Bądź pewien! Możemy dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Okres gwarancji na nasz produkt wynosi 1 rok. Jakość naszych produktów jest bardzo stabilna i tak właśnie jest znacznie ulepszono niektóre łamliwe części. Możesz być pewien jakości naszych produktów. |
