Wysokorozdzielczy cyfrowy miernik wymiarów obrazu 20MP do inspekcji wielkoseryjnej
Systemy pomiaru wymiarów obrazu FOV 100mm do testowania partii

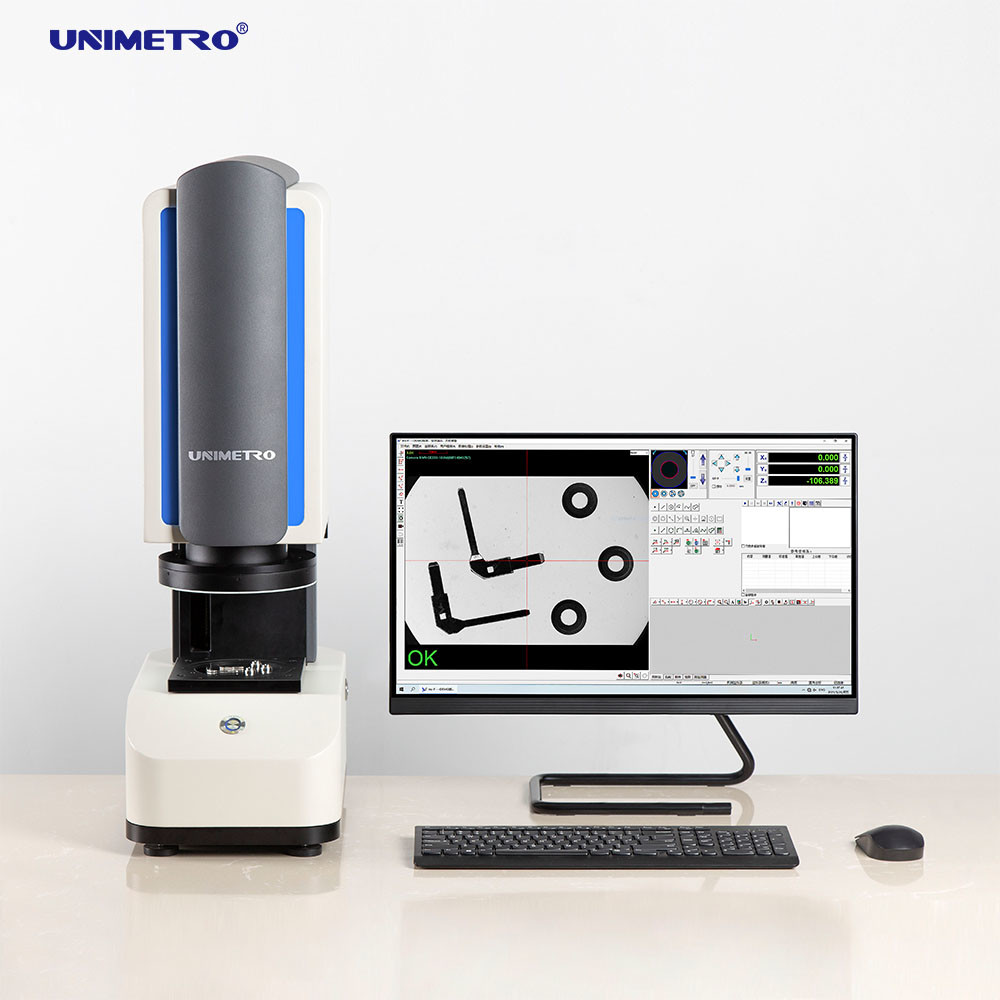

System pomiaru wymiarów obrazu A100 stanowi innowacyjne podejście UNIMETRO do technologii pomiaru obrazu. W przeciwieństwie do tradycyjnych dwuwymiarowych przyrządów pomiarowych, system ten eliminuje potrzebę stosowania czujników przemieszczenia z liniałami kratowymi jako standardów dokładności i nie wymaga obiektywów o dużej ogniskowej do zapewnienia precyzji pomiaru.

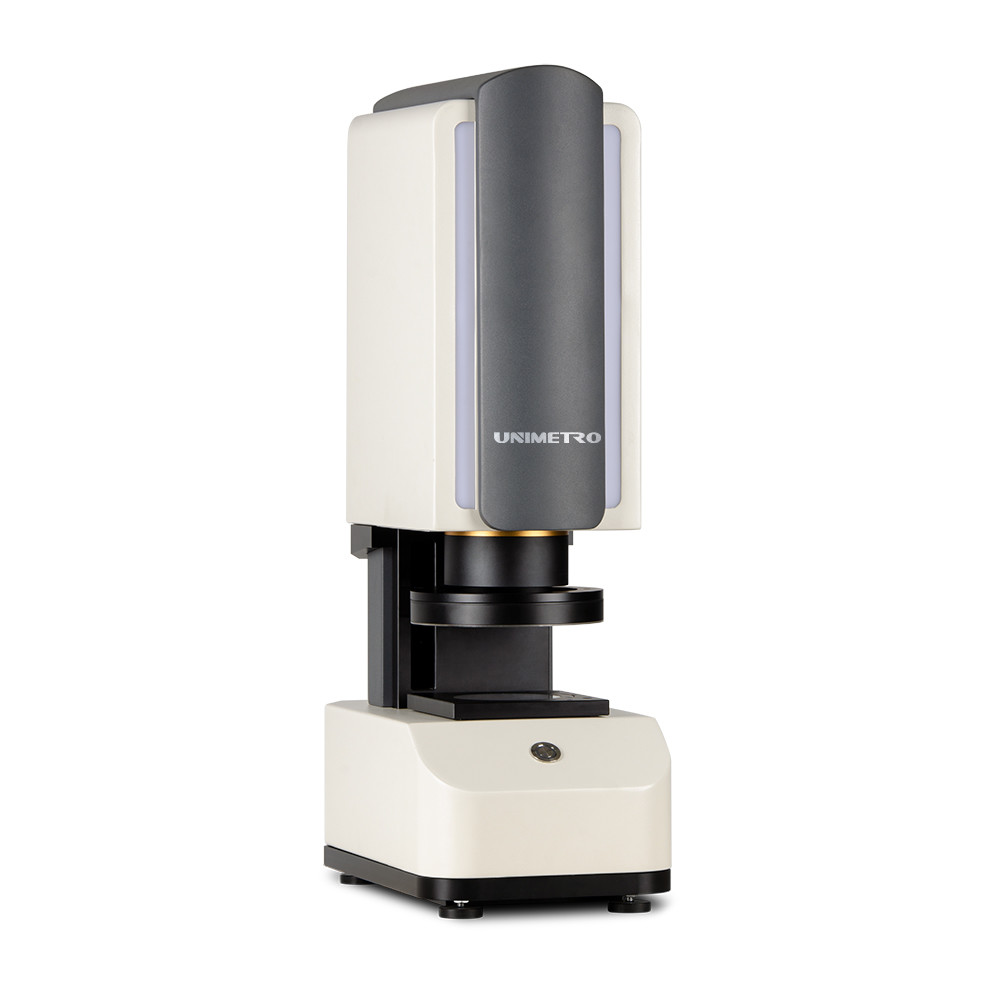

System charakteryzuje się uproszczoną konstrukcją korpusu, która działa bez czujników przemieszczenia z liniałami kratowymi. Wykorzystuje telecentryczne obiektywy zmiennoogniskowe o szerokich kątach widzenia i dużej głębi ostrości, kamery CCD o wysokiej rozdzielczości i potężne oprogramowanie w tle, aby zapewnić wyjątkową wydajność.

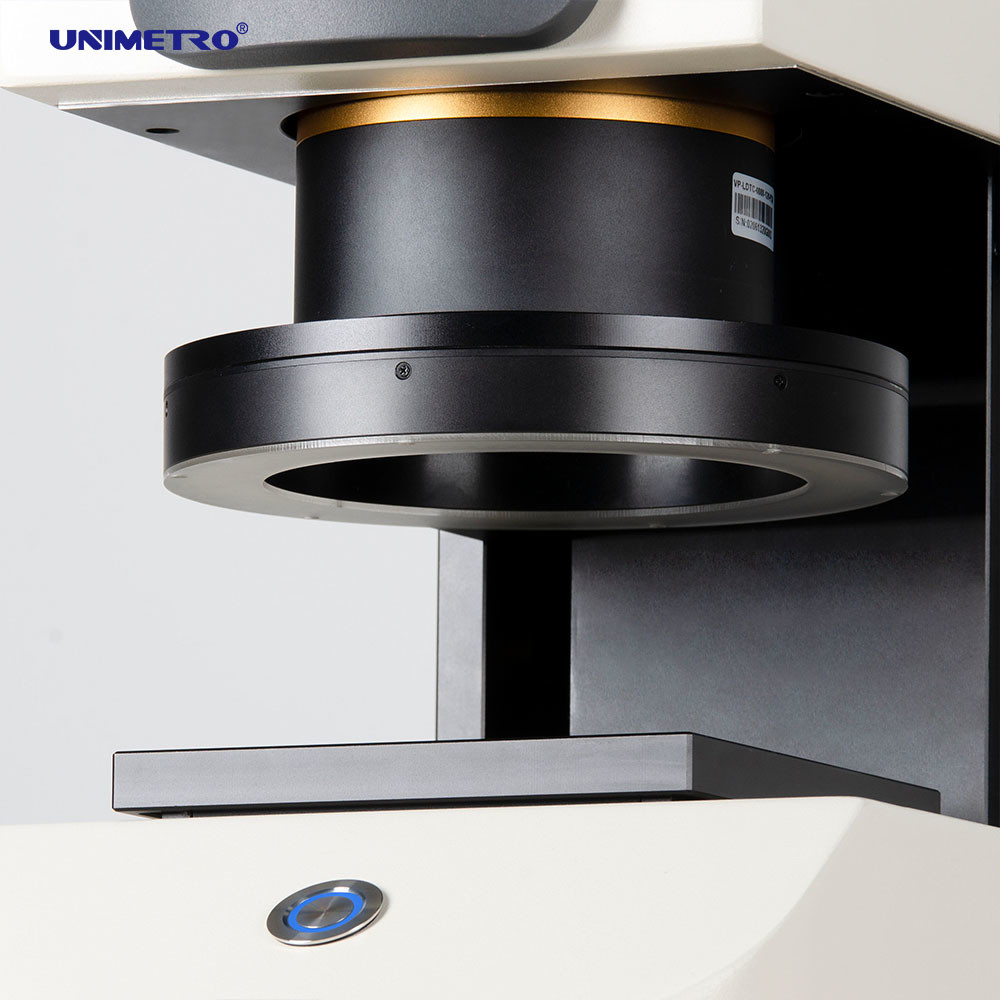

Dzięki podwójnym telecentrycznym obiektywom optycznym o szerokich kątach widzenia i głębi ostrości, w połączeniu z możliwościami szybkiego przetwarzania cyfrowego i precyzyjnymi algorytmami analizy obrazu, system wykonuje ocenę tolerancji wymiarowych za pomocą jednego naciśnięcia klawisza. Technologia ta znajduje zastosowanie w wielu branżach, w tym w przemyśle maszynowym, elektronicznym, produkcji form, formowaniu wtryskowym, sprzęcie metalowym, gumie, urządzeniach elektrycznych niskiego napięcia, materiałach magnetycznych, precyzyjnym tłoczeniu, złączach, terminalach, telefonach komórkowych, sprzęcie AGD, płytkach drukowanych, sprzęcie medycznym, zegarkach i narzędziach tnących.
Specyfikacje techniczne
| Parametr |
Specyfikacja |
| Numer modelu |
A100 |
| Przetwornik obrazu |
2000W kolorowa kamera cyfrowa HD |
| Wyświetlacz zewnętrzny |
24" |
| Obiektyw odbiorczy |
Obiektyw telecentryczny pojedynczy/podwójny |
| Oświetlenie |

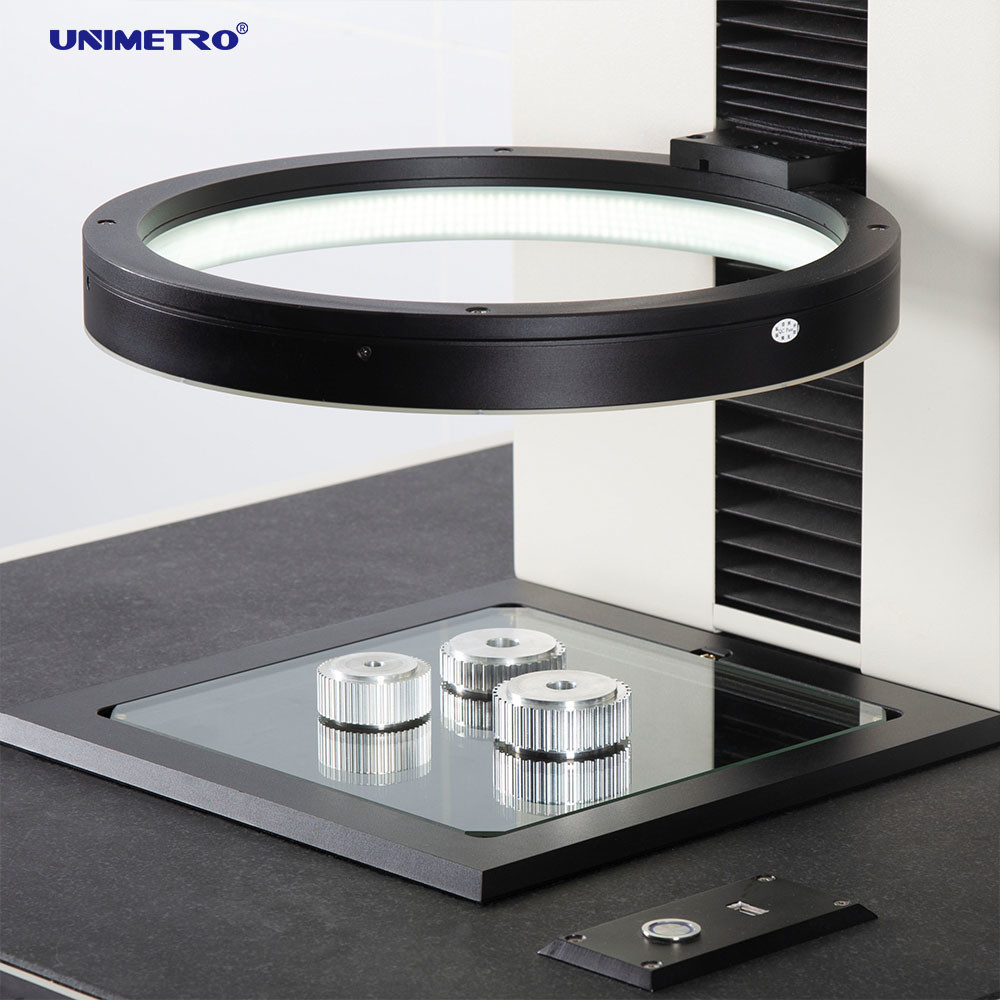

System oświetlenia od góry | Jednostrefowe oświetlenie kierunkowe pierścieniowe (światło białe) |
| Transmisja |
Oświetlenie transmisyjne telecentryczne (światło białe) |
| Szerokie pole widzenia (mm) |
83*63mm |
| Powtarzalność |
Szerokie pole widzenia | ±3 (stół współrzędnościowy nieruchomy) |
| Oprogramowanie pomiarowe |
INS/F |
| Rozdzielczość wyświetlacza |
0,1um |
| Elektryczny stół współrzędnościowy w osi Z |
Zakres ruchu | 100mm |
| Wymiary |
240*415*770 |
| Waga |
50KG |
| Zasilanie |
110-240VAC, 50/60HZ |
Kluczowe cechy
Szybki i prosty proces obsługi
- Import szablonu: obsługuje format DXF
- Umieszczenie detalu: nie wymaga pozycjonowania, dowolne umieszczenie
- Pomiar jednym kliknięciem: naciśnij przycisk lub naciśnij spację
