| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Unimetro |
| Orzecznictwo: | CE, ISO |

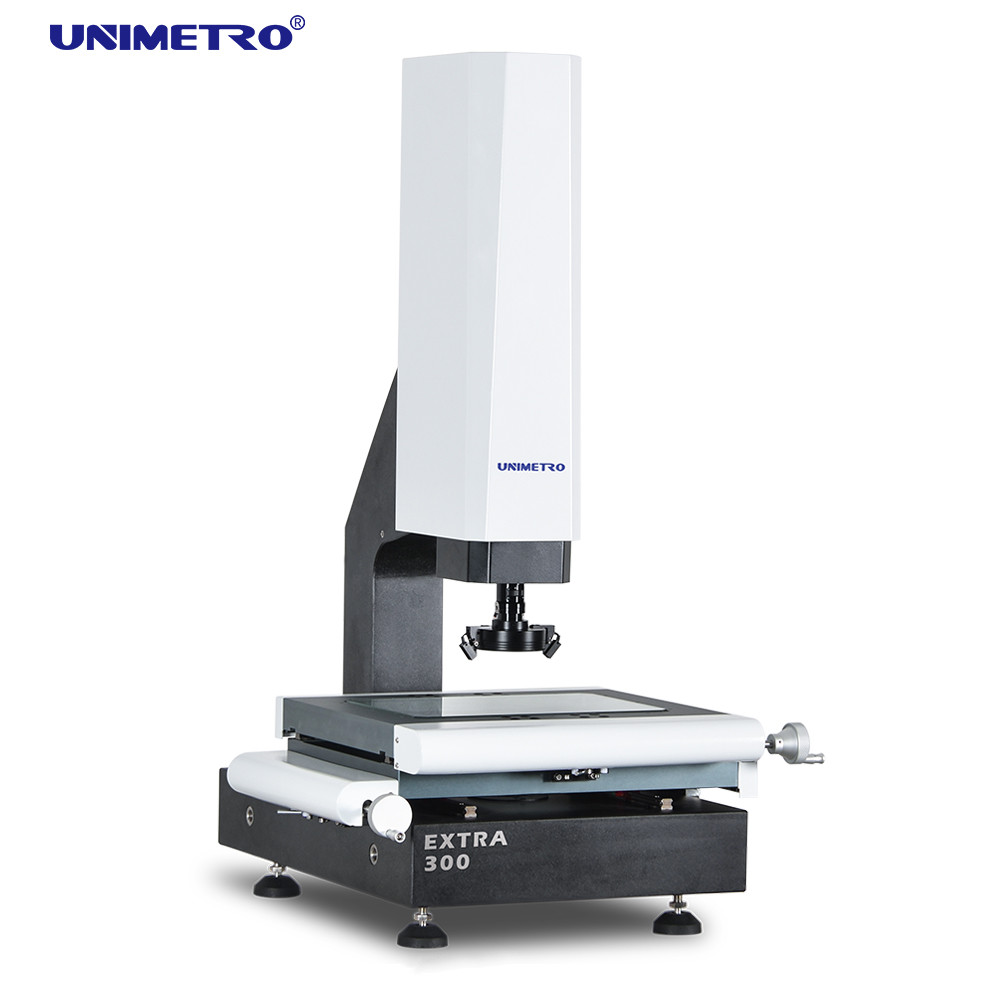

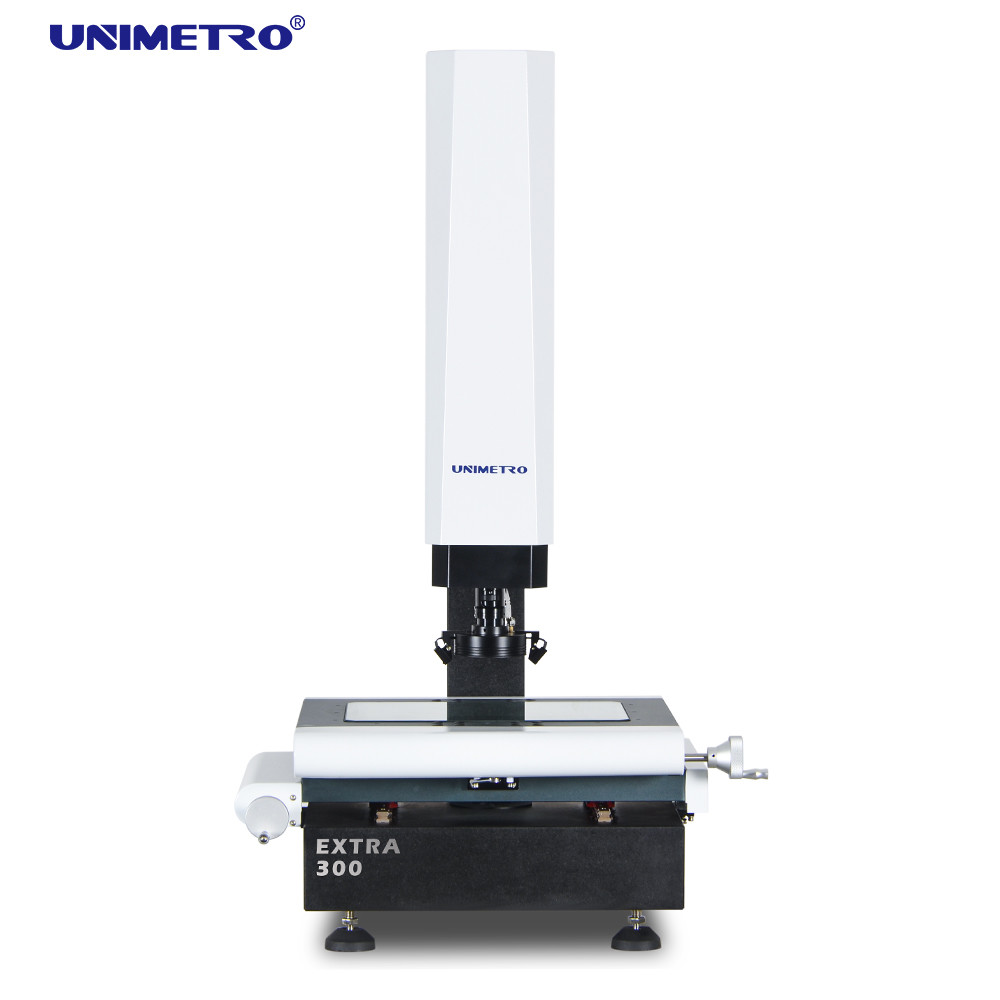

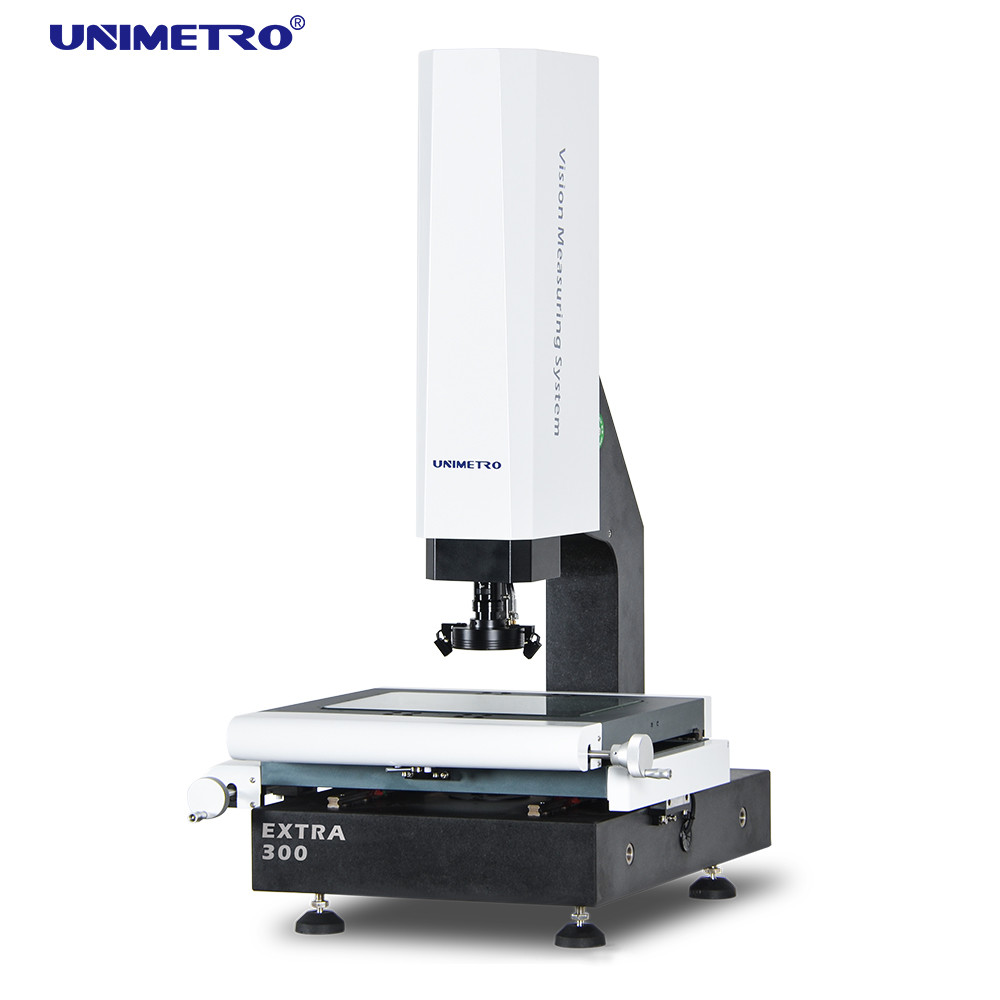

| Numer modelu: | E300 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | usd5460-usd6300usd/set |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T / T |
| Możliwość Supply: | 30 zestawów miesięcznie |
| Wymiar: | 600*740*980 mm | Zakres pomiarowy: | 300*200*200 |
|---|---|---|---|
| Dokładność pomiaru: | 2,5+L/100 | Waga: | 190 kg |
| Powtarzalność: | 2,5μm | ||
| Podkreślić: | Szybko reagująca maszyna do pomiaru wizyjnego,maszyna do pomiaru wizyjnego osi Z,zmotoryzowana maszyna do pomiaru wizyjnego |
||
Konfiguracja Hardeare'a

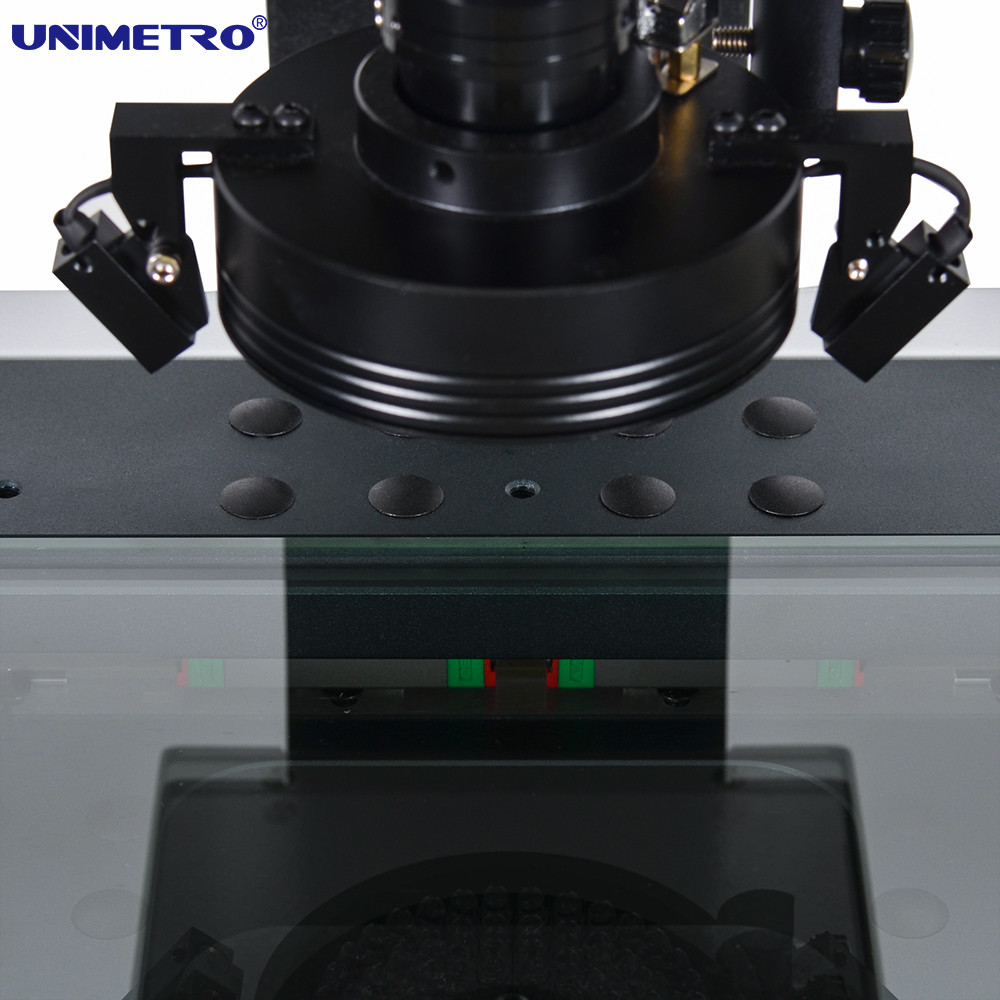

| Konfiguracje naszych maszyn do pomiaru wizyjnego są następujące: ● 3-osiowe skale liniowe o rozdzielczości 0,5um ● Wysokowydajna funkcja automatycznego ustawiania ostrości ● Kompatybilny z sondą dotykową Renishaw ● Aluminiowy etap pracy i twarde anodowanie ● 3 pierścienie 8-sekcyjne oświetlenie pierścieniowe LED sterowane programowo i programowalne ● Równoległa ścieżka światła Sterowanie i programowanie oświetleniem konturowym LED za pomocą oprogramowania ● Cyfrowy aparat fotograficzny HD o rozdzielczości 1,2 mln pikseli ● Zintegrowana główna skrzynka sterownicza ● Zmotoryzowane sterowanie osią Z ● Prowadnica liniowa HIWIN ● Ręczny generator impulsów do sterowania ruchem osi Z ● Ze wskaźnikami laserowymi do pomocniczego pozycjonowania i ustawiania ostrości ● Obiektyw zmiennoogniskowy z ręcznym wgnieceniem 0,7–4,5X i czujnikiem sprzężenia zwrotnego sygnału powiększenia |
Cechy produktu
| Nasze maszyny do pomiaru wzroku mogą dodać sondę w celu realizacji funkcji 3D ● Łatwa kalibracja ● Dotykanie pod wieloma kątami ● Szybkie ustawienie układu współrzędnych ● Kompatybilne z pełną linią trzpieni Renishaw ● Obsługiwany moduł CAD (opcjonalnie) ● Wyjście rysunku 3D ● Kompatybilny z sondą gwiazdową ● Pomiar wymiarów 3D ● Sonda obrazowa i dotykowa łączą pomiar ● Obsługiwany stojak na sondy (opcjonalnie) |
Parametry
Parametry naszych maszyn do pomiaru wzroku są jak pokazano na poniższym wykresie:
| Model | DODATKOWE 200 | DODATKOWE 300 | DODATKOWE 400 | DODATKOWE 500 | |
| Wymiar (mm) (dł. * szer. * wys.) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Zakres pomiarowy (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Dokładność pomiaru (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
| Powtarzalność (µm) | 2.5 | 2.5 | 2.5 | 3 | |
| Waga (kg) | 140 kg | 190 kg | 240 kg | 290 kg | |
| Obraz i pomiar | CCD | 200mm (można podnieść zgodnie z wymaganiami klientów) | |||
| Obiektyw | Ręczny wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X/automatyczny obiektyw zmiennoogniskowy 1–10X | ||||
| Powiększenie | 18-195X (Tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.) | ||||
| Pole widzenia | 8,1 ~ 1,3 mm | ||||
| Odległość robocza | 108mm | ||||
| Rozdzielczość skali liniowej | 0,5 μm (0,1 μm dla opcji) | ||||
| Układ napędowy | Dostępne ręczne sterowanie osiami X, Y, sterowanie CNC w zamkniętej pętli osi Z i dostępna funkcja AUTU FOCUS | ||||
| Oświetlenie | Programowalne 4-sekcyjne oświetlenie powierzchniowe LED w kształcie pierścienia, równoległe światło konturowe LED, 8-sekcyjne oświetlenie pierścieniowe LED, współosiowe, opcjonalnie | ||||
Funkcja oprogramowania
●Wprowadź plik CAD i zmierz
● Łatwa kalibracja
● Wprowadź plik CAD i zmierz
● Układ części i pomiar makr
● Automatyczne ustawianie ostrości i pomiar wysokości
● Funkcja nawigacji pomaga w szybkim lokalizowaniu
● Potężna funkcja pomiaru geometrycznego
● Wiele raportów danych i funkcja graficznego wyprowadzania danych
● Elastyczny program użytkownika
● Tworzenie elementów referencyjnych
● Wydajna funkcja wykrywania krawędzi
● Obsługa wielu akcesoriów zewnętrznych
● Automatyczne obliczanie tolerancji geometrycznej elementów
● Szybki i wygodny pomiar skomplikowanej produkcji
Informacje o firmie
Nasz Klient i Agent
| Często zadawane pytania |
|---|
| P1: Czy jesteś fabryką lub firmą handlową? |
| A1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: Czym zajmuje się głównie Twoja firma? |
| A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Jeśli podasz nam rodzaj i wielkość mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz usługi niestandardowe? |
| A4: Bądź pewien! Możemy dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Okres gwarancji na nasz produkt wynosi 1 rok. Jakość naszych produktów jest bardzo stabilna i tak właśnie jest znacznie ulepszono niektóre łamliwe części. Możesz być pewien jakości naszych produktów. |
