| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Unimetro |
| Orzecznictwo: | CE ISO |
| Numer modelu: | B300 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | USD3500-USD5000/set |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T / T |
| Możliwość Supply: | 30 zestawów miesięcznie |
| Wymiar: | 600*740*980 | Zakres pomiarowy: | 300*200*200 |
|---|---|---|---|
| Dokładność pomiaru: | 2,5+L/100 | Rozdzielczość skali liniowej: | 0,5 μ 0,1 μm opcjonalnie） |
| Odległość robocza: | 80mm | ||
| Podkreślić: | Ręczne optyczne urządzenia pomiarowe,Optyczne urządzenia pomiarowe 80 mm,Ręczne optyczne urządzenie pomiarowe |
||

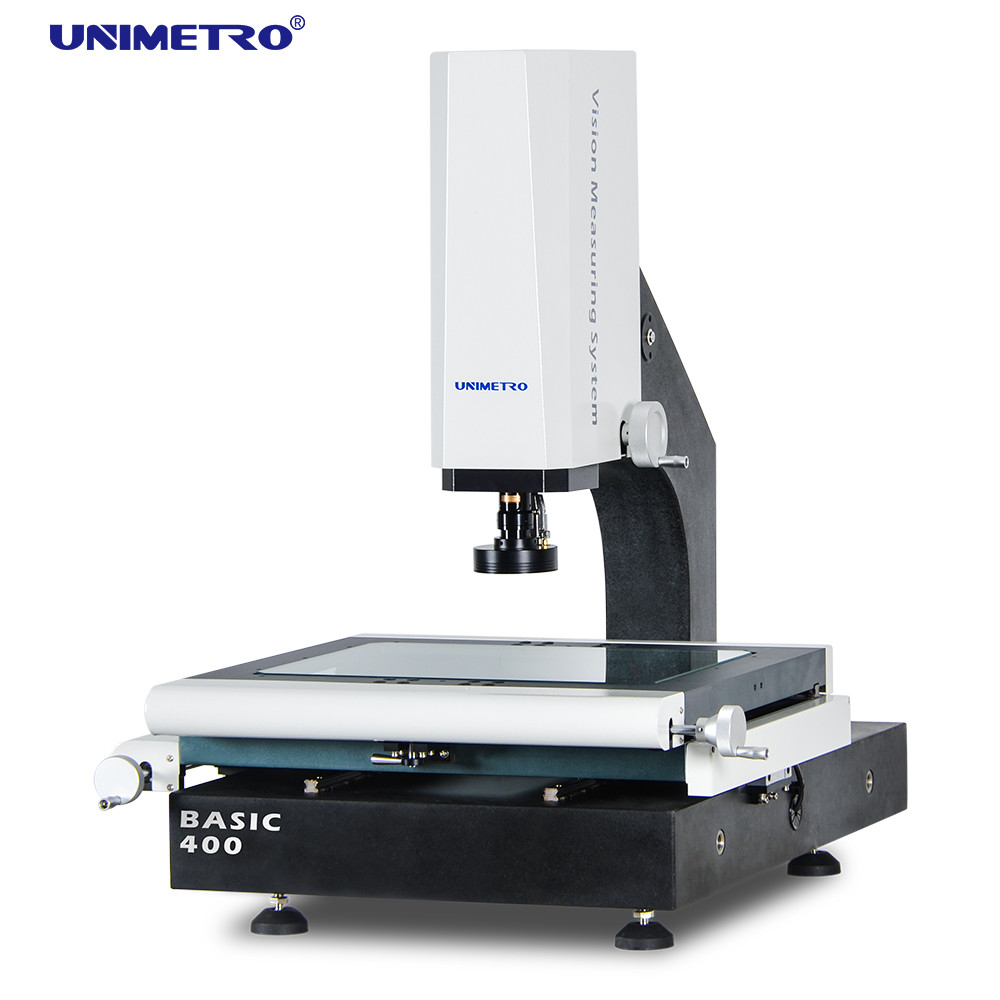

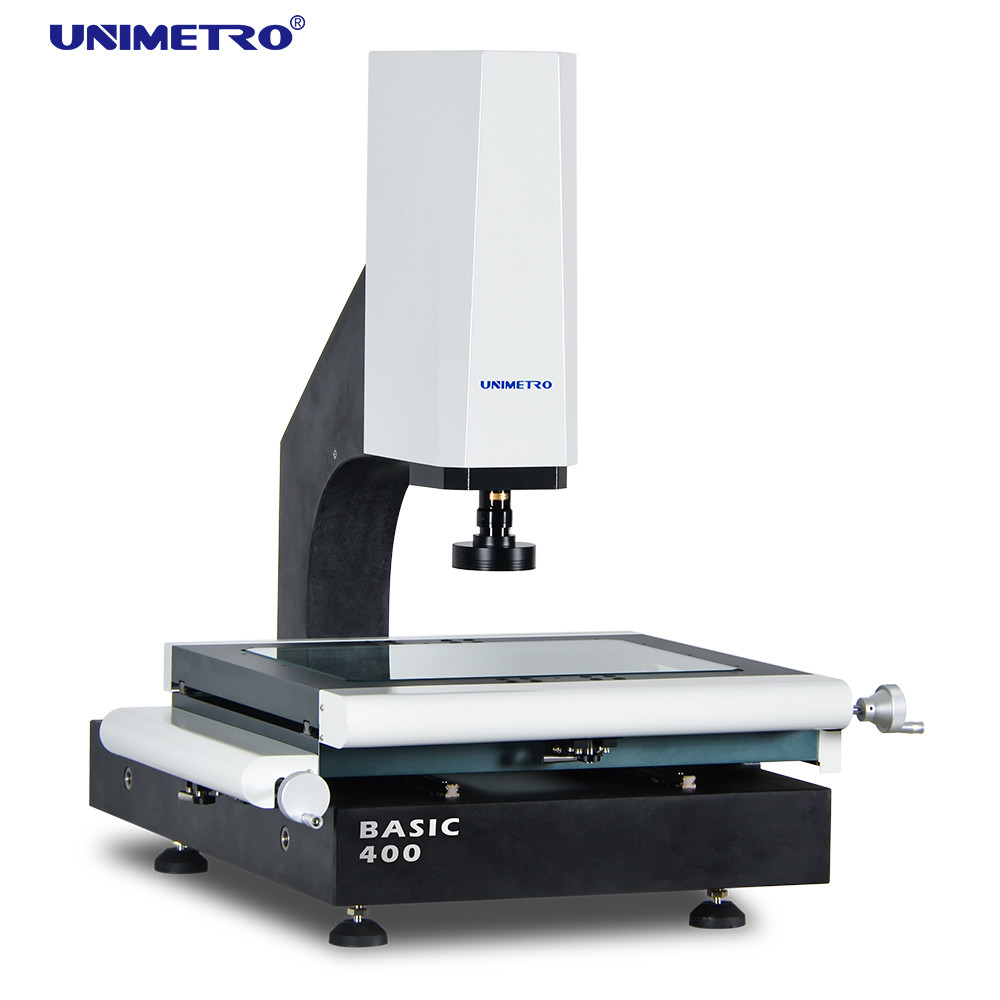

Ręczną maszynę do pomiaru wzroku można obsługiwać, jak pokazano poniżej
Opis

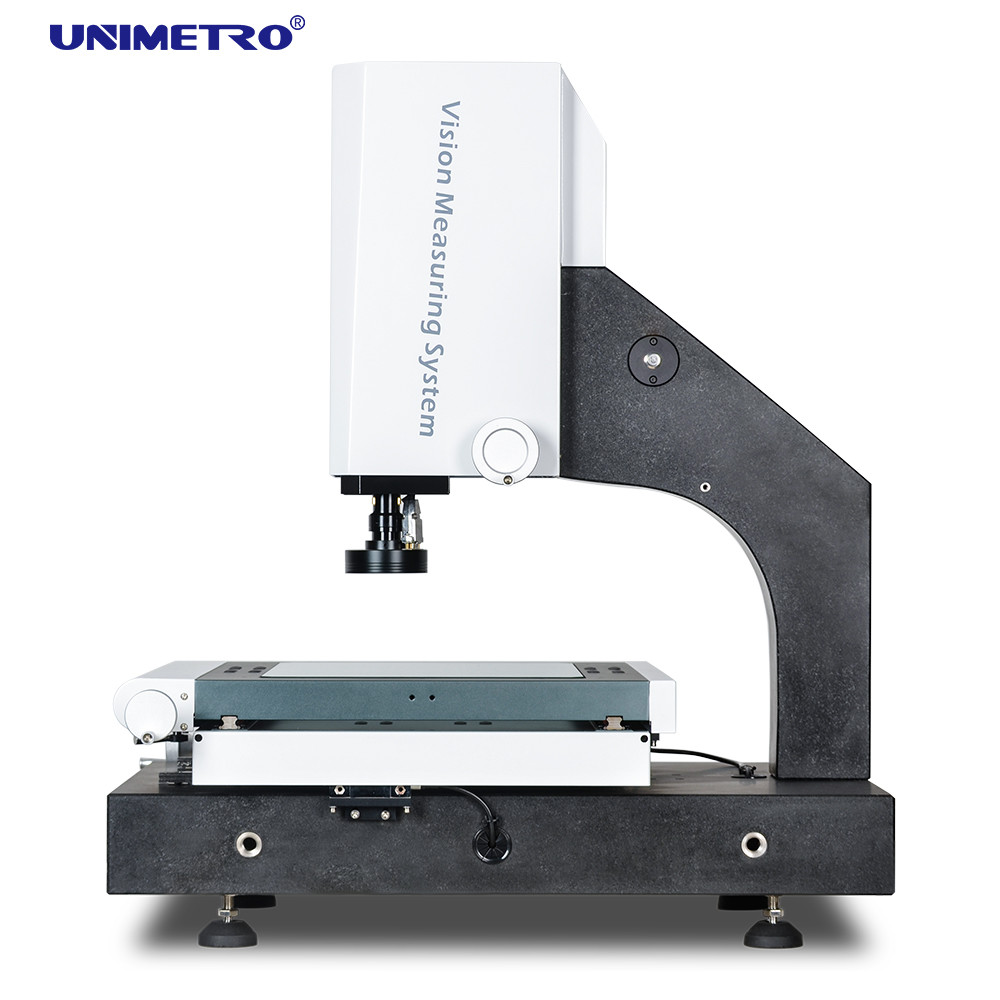

▶Granitowa podstawa i kolumna, doskonała stabilność;
▶Aluminiowy etap pracy sprawia, że sterowanie ruchem szybko reaguje i jest elastyczne;
▶Zastosowanie prowadnicy liniowej HIWIN i precyzyjnej szyny prowadzącej liniowej, z aluminiowym stopniem roboczym i obróbką powierzchni twardego anodowania, zapewnia wysoką dynamikę i długi okres użytkowania maszyny.
▶Zintegrowany system sterowania, wbudowany w sterowanie ruchem i sterowanie wszystkimi sygnałami, takimi jak oświetlenie i odczyt skali liniowej, zapewnia wyjątkowo stabilną pracę maszyny.
◉ 3-osiowe skale liniowe o rozdzielczości 0,5um
◉ Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli
Funkcje sondy
◉ Dotykanie pod wieloma kątami
◉ Szybkie ustawienie układu współrzędnych
◉ Kompatybilne z pełną linią trzpieni Renishaw
◉ Obsługiwany moduł CAD (opcjonalnie)
Parametry
| Model | PODSTAWOWE 200 | PODSTAWOWE 300 | PODSTAWOWE 400 | PODSTAWOWE 500 | |
| Wymiar (mm) (dł. * szer. * wys.) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Zakres pomiarowy (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Dokładność pomiaru (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
| Powtarzalność (µm) | 2.5 | 2.5 | 2.5 | 3 | |
| Waga (kg) | 140 kg | 190 kg | 240 kg | 290 kg | |
| Obraz i pomiar | CCD | Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli | |||

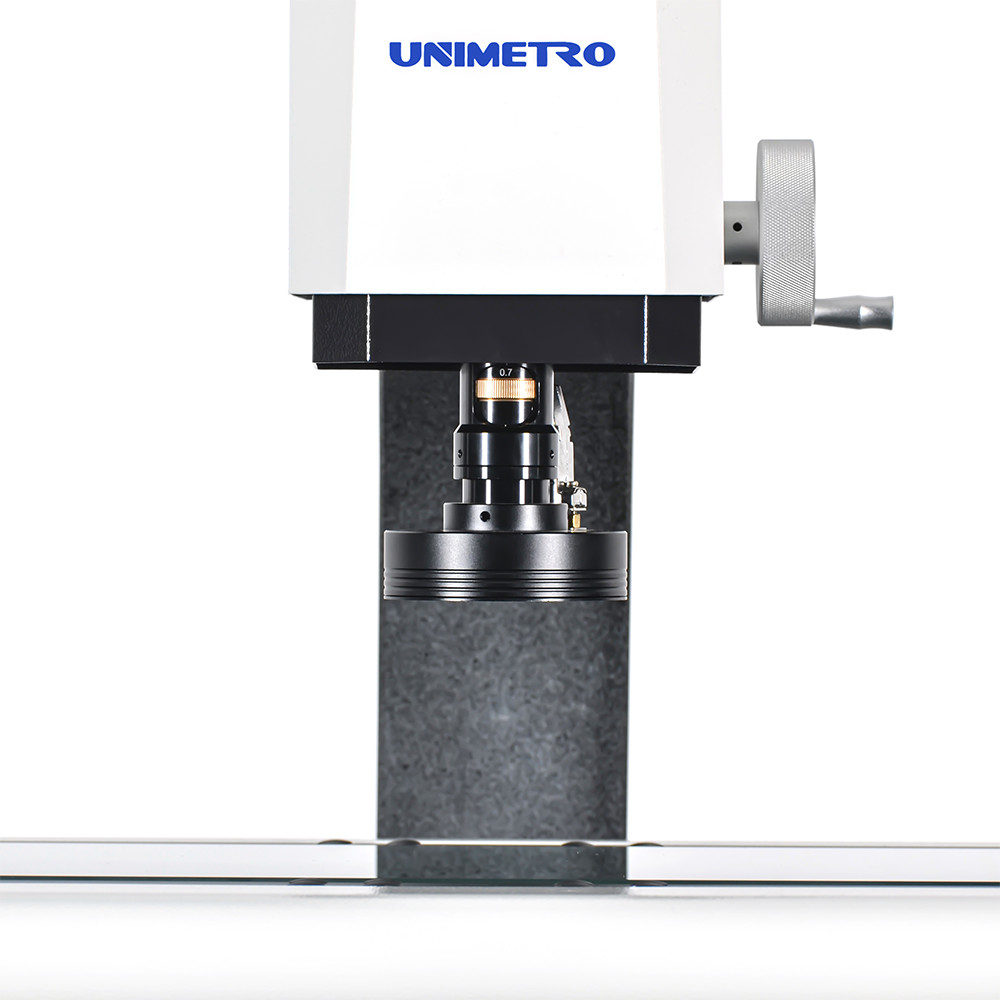

| Obiektyw | Ręczny, wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia | ||||
| Powiększenie | 18-195X (Tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.) | ||||
| Pole widzenia | 8,1 ~ 1,3 mm | ||||
| Odległość robocza | 80mm | ||||
| Rozdzielczość skali liniowej | 0,5 μm (0,1 μm dla opcji) | ||||
| Układ napędowy | Ręczne sterowanie osiami X, Y, Z | ||||

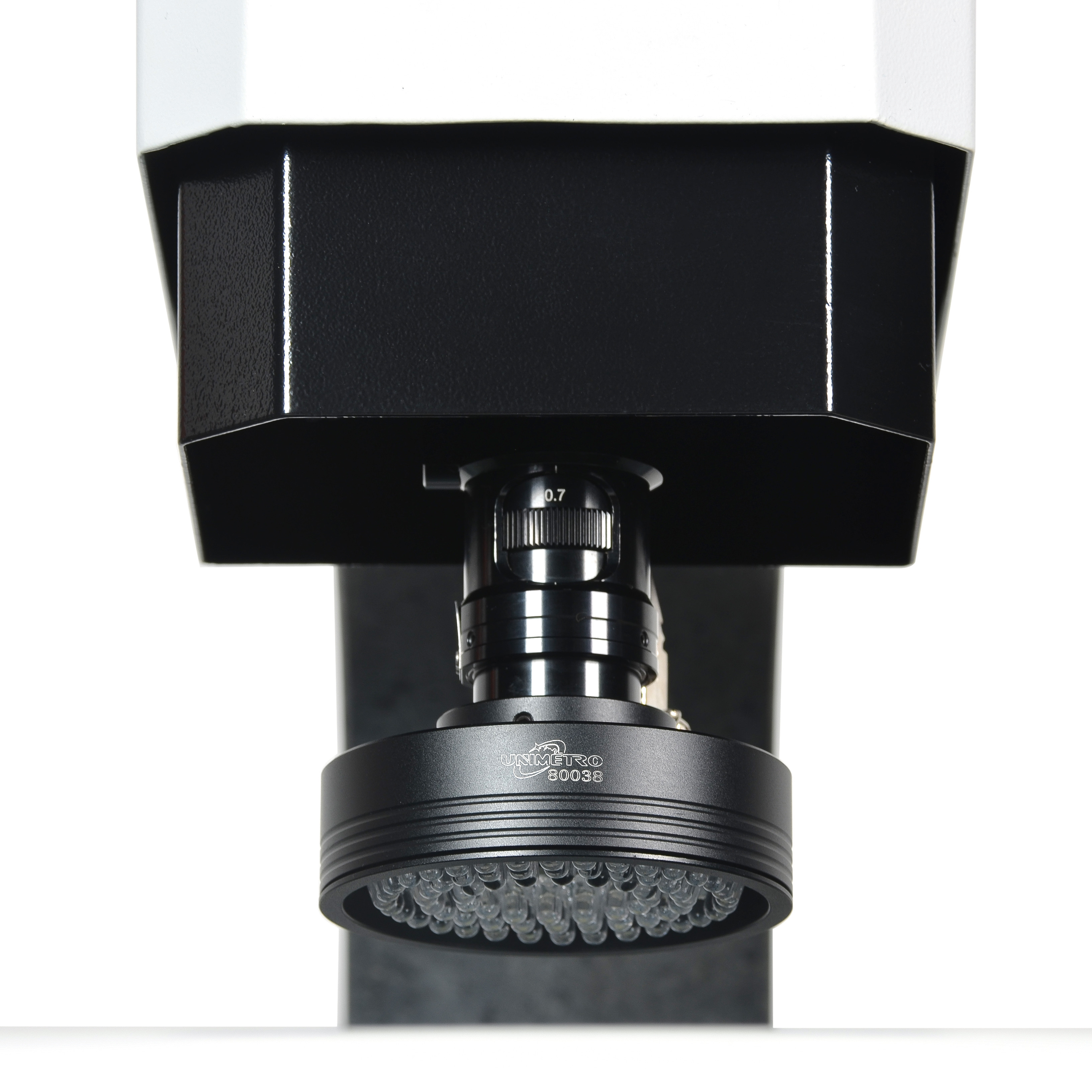

| Oświetlenie | Programowalne 4-sekcyjne oświetlenie powierzchniowe LED w kształcie pierścienia, równoległe światło konturowe LED, 8-sekcyjne oświetlenie pierścieniowe LED, współosiowe, opcjonalnie | ||||
L to długość pomiaru (mm), dokładność mechaniczna osi Z i dokładność ogniskowania jest powiązana z powierzchnią przedmiotu obrabianego. **Powiększenie jest wartością przybliżoną, zależy od wymiarów monitora i rozdzielczości.
Pole widzenia (mm) = (przekątna*poziomo*pionowo)
Opcjonalnie dostępny jest obiektyw 0,5X lub 2X, który umożliwia powiększenie obrazu: 13X~86X lub 52X~344X.
Funkcja oprogramowania
◉ Wprowadź plik CAD i zmierz
Informacje o firmie
Nasz Klient i Agent
| Często zadawane pytania |
|---|
| P1: Czy jesteś fabryką lub firmą handlową? |
| A1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: Czym zajmuje się głównie Twoja firma? |
| A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Jeśli podasz nam rodzaj i wielkość mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz usługi niestandardowe? |
| A4: Bądź pewien! Możemy dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Okres gwarancji na nasz produkt wynosi 1 rok. Jakość naszych produktów jest bardzo stabilna i tak właśnie jest znacznie ulepszono niektóre łamliwe części. Możesz być pewien jakości naszych produktów. |
