| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Seria ON |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 20 ~ 25 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 10 zestawów miesięcznie |
| Nazwa produktu: | Wizualna maszyna pomiarowa | Wymiar: | 1700*1180*1750 |
|---|---|---|---|
| Zakres pomiarowy: | 600*500*200mm | Dokładność pomiaru: | 2,5+L/200um |
| Powtarzalność: | 2.5um | Rozdzielczość skali liniowej: | 0,1um/0,5um |
| Układ napędowy: | Sterowanie CNC | Oświetlenie: | 5 pierścieni 8 sekcji LED LIGHLLEL LED LID |
| Podkreślić: | Oprogramowanie do kontroli wizualnej maszyny pomiarowej,kontroli oprogramowania VMZ,wizualnej maszyny pomiarowej VMZ |
||

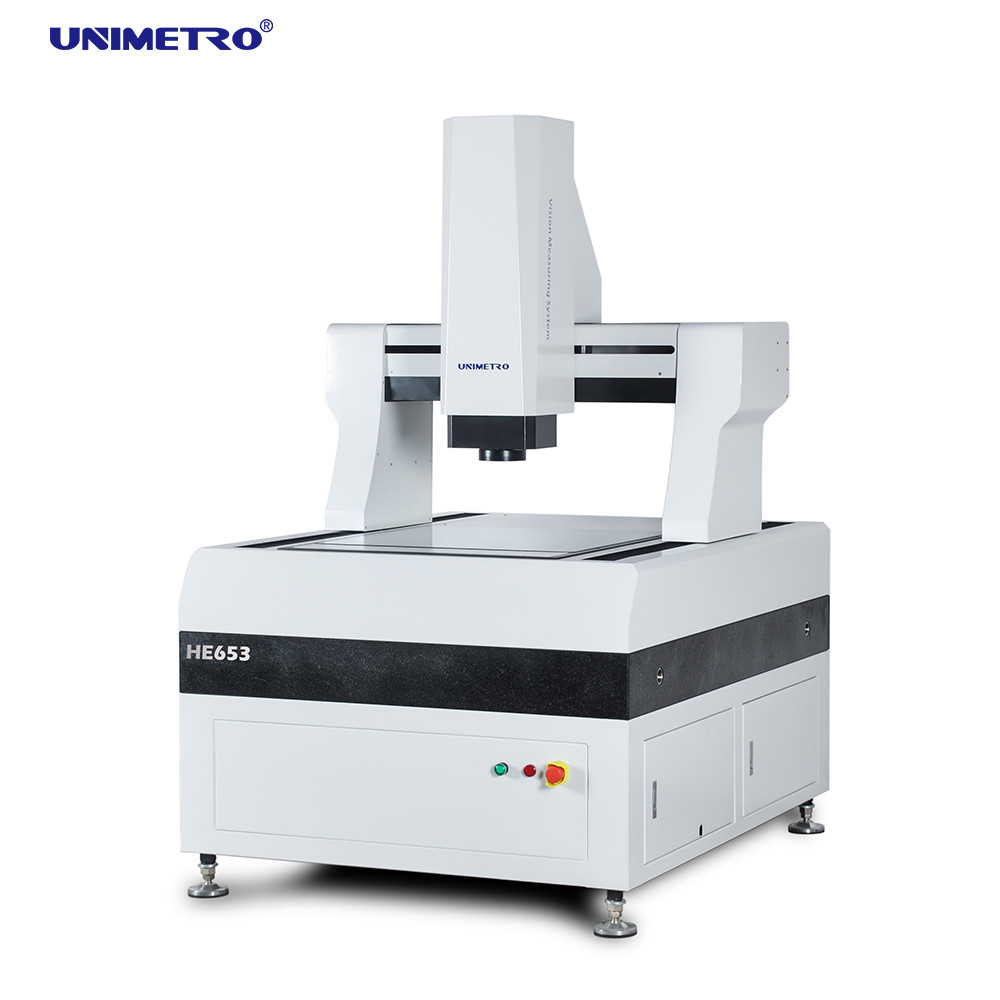

Wizualna maszyna pomiarowa CNC typu HE serii HE została specjalnie zaprojektowana do pomiarów o wysokiej precyzji i na dużą skalę. Przyjmuje całkowicie zamkniętą konstrukcję mostu mobilnego, aby zapewnić stałą pracę pomiarową. Łączy w sobie wysoką precyzję i wysoką wydajność organiczną, aby skutecznie wykrywać parametry geometryczne różnych produktów. Obecnie stosuje się go głównie w płytkach drukowanych, laminatach pokrytych miedzią, szkle płaskim, modułach ciekłokrystalicznych, formach nożowych, materiałach izolacyjnych, blachach precyzyjnych i innych gałęziach przemysłu.
Opis
Wizualna maszyna pomiarowa ---- Konstrukcja o wysokiej sztywności
>> Przyjęto całą konstrukcję ruchomego mostu z zamkniętą ramą, stały przedmiot pomiarowy, dużą nośność i dobrą wydajność ruchu.
>> Wprowadź technologię analizy elementów skończonych do konstrukcji mechanicznych, aby zapewnić wysoką sztywność i wysoką precyzję konstrukcji mechanicznej.
>> Podstawa granitowa klasy 000, wysoka wytrzymałość, odporność na korozję i dobra stabilność.
>> Stół roboczy do obróbki powierzchni z tlenku glinu, szybka i elastyczna kontrola działania, trwała i piękna.
Wizualna maszyna pomiarowaWysoka ---- Precyzyjna konfiguracja
>> Linijka otwartej siatki RENISHAW, rozdzielczość 0,5 um, wysoka precyzja i dobra stabilność. (0,1 um dla opcji)
>> Precyzyjna szyna prowadząca liniowa, śruba kulowa szlifierki i serwomotor AC zapewniają stabilność dokładności pozycjonowania układu maszyny.
>> Kolorowy aparat cyfrowy Giga o rozdzielczości 2M pikseli i wysokiej rozdzielczości spełnia wymagania wyraźnej obserwacji i stabilnych pomiarów.
>> Soczewka optyczna o wysokiej rozdzielczości 6,5X, dokładny automatyczny zoom, szybka kalibracja pikseli.
>> Programowalne 5-pierścieniowe, 8-sekcyjne źródło światła powierzchniowego LED, równoległy system konturowych źródeł światła LED.
>> Automatyczne sterowanie pełną osią, napęd serwomotoru AC z pełną pętlą zamkniętą.
Wizualna maszyna pomiarowa Opcjonalny multisensor do pomiarów 3D
Duża maszyna do pomiaru wizualnego typu suwnicowego serii HE może być wyposażona w różnorodne czujniki 3D do kompleksowych pomiarów kompozytowych 2D/3D. Może być również wyposażony w czujniki bezdotykowe, takie jak sonda i laser. Obsługuje także pełną serię wsporników sond RENSHAW, dzięki czemu użytkownicy mogą dokończyć automatyczną transformację pomiarów w pełnej skali na jednym urządzeniu, znacznie poprawiając produktywność.
Parametry
| Model | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| Podróż X, Y (mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Podróż w osi Z (mm) | 200 (można zwiększyć zgodnie z wymaganiami klientów) | |||||
| Ładowność | ok. 35 kg | |||||
| Wymiar (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| Waga (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| Rezolucja | 0,5 μm (0,1 μm dla opcji) | |||||
| Kamera | Aparat cyfrowy 2M HD GIGA | |||||
| Obiektyw zmiennoogniskowy | profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu zmiennoogniskowego: 1~10X | |||||
| Powiększenie wideo | 18~195X | |||||
| (W zależności od różnych modeli wybranej kamery, jej powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych) | ||||||
| Pole widzenia | 8,1 ~ 1,3 mm | |||||
| (Zgodnie z różnymi schematami dopasowania aparatu i obiektywu pole widzenia odpowiednio się zmieni, a rzeczywiste pole widzenia zależy od zmierzonych danych) | ||||||
| Dokładność* | ≤ (3+L/200)μm | |||||
| Oświetlenie | Programowalne oświetlenie powierzchniowe LED z 5 pierścieniami i 8 sekcjami | |||||
| (40 sekcji światła pierścieniowego, światło współosiowe, ruchome wielokolorowe światło pierścieniowe opcjonalnie) | ||||||
Informacje o firmie
Nasz Klient i Agent
| Często zadawane pytania |
|---|
| P1: Czy jesteś fabryką lub firmą handlową? |
| A1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: Czym zajmuje się głównie Twoja firma? |
| A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Jeśli podasz nam rodzaj i wielkość mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz usługi niestandardowe? |
| A4: Bądź pewien! Możemy dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Okres gwarancji na nasz produkt wynosi 1 rok. Jakość naszych produktów jest bardzo stabilna, a niektóre łamliwe części znacznie ulepszyliśmy. Możesz być pewien jakości naszych produktów. |
