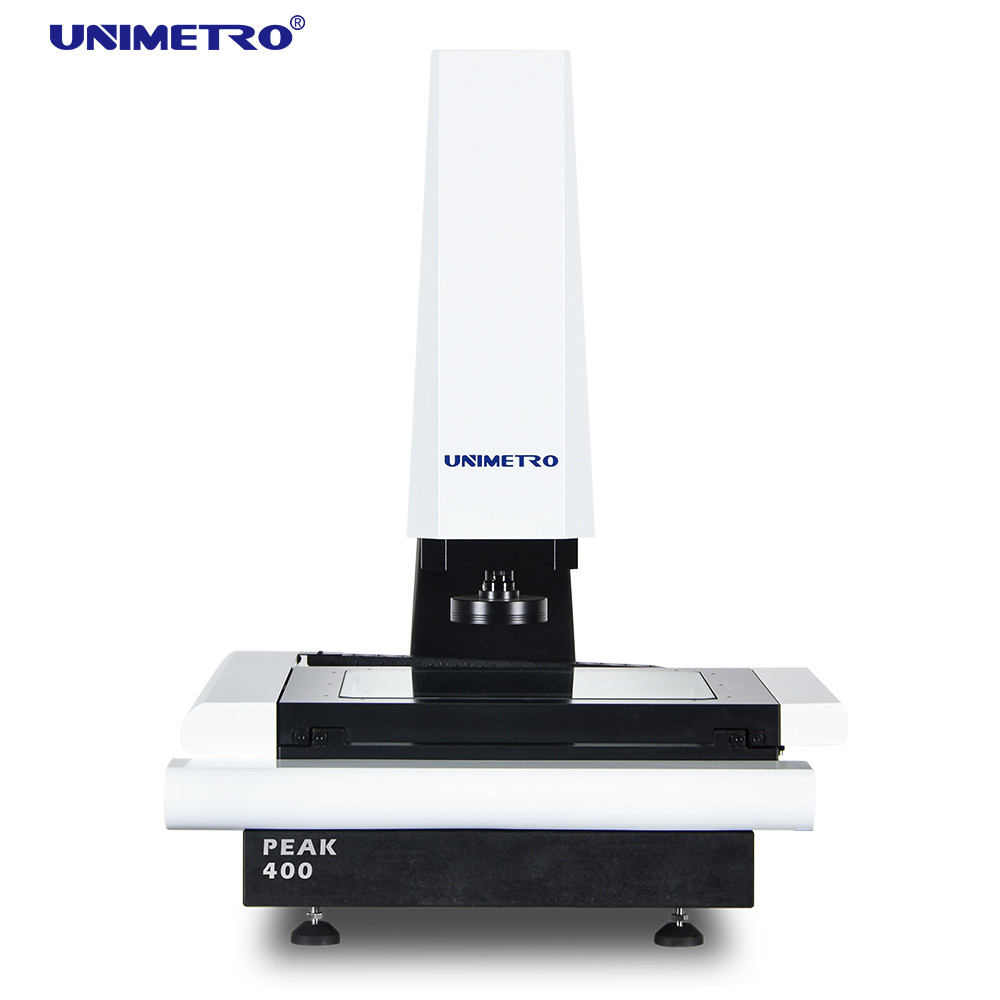

System pomiaru widzenia CNC z silnikowanym sterowaniem oś Z do inspekcji 2D VMM
System kontroli obrazu CNC typu ekonomicznego
System kontroli obrazu jest instrumentem wykorzystywanym do dokładnego pomiaru wymiarów fizycznych z dokładnością do poziomu mikrona.Ta maszyna do pomiaru widzenia jest optycznym instrumentem pomiarowym, który wykorzystuje kamerę do uchwycenia obrazu obrazu, analizuje piksele obrazu i oblicza wymiary 2D za pomocą oprogramowania pomiarowego.
System kontroli obrazu CNC jest potężnym urządzeniem pomiarowym wymiarów przeznaczonym do procesów kontroli jakości produkcji masowej.Konfiguracja z zaawansowanym oprogramowaniem umożliwiającym programowanie procesu pomiarowegoPojazdy z serii PEAK to ekonomiczny model pełnoautomatycznego widzenia CNC opracowany przez UNIMETRO.
Prosty i zintegrowany projekt pozwala nam zbudować maszynę przy niższych kosztach, zachowując jednocześnie wysoką dokładność pomiarów i najlepszą wydajność.Użytkownicy mogą korzystać z korzyści wynikających z wysokiej wydajności i oszczędności kosztów pracy z pełnej maszyny pomiarowej CNC Vision w bardzo konkurencyjnej cenie.
Konfiguracja sprzętu
3 osi skale liniowe o rozdzielczości 0,5 μm
Wysoka wydajność Funkcja autofokusu
Artykuły i tektury z aluminium i anodowanie twarde
Kompatybilny z sondą dotykową Renishaw (nieobowiązkowa)
3 pierścienie 8 sekcja LED światło pierścieniowe sterowanie oprogramowaniem i programowalne
Równoległe światło ścieżki oświetlenia LED oświetlenie konturowe sterowanie oprogramowaniem i programowalne
Czujnik przemieszczenia włókien koncentrycznych (nieobowiązkowy)
HIWIN linia przewodnicza
Układ sterowania silnikowego oś Z
Zintegrowana skrzynia sterująca rdzeniem
Kamery CCD klasy przemysłowej
Generator impulsowy ręczny do sterowania ruchem oś Z
Wskaźniki laserowe do pozycjonowania i skupiania pomocniczego (nieobowiązkowe)
0.7-4.5X ręczna obiektyw zoomowy z wgnieceną soczewką zwrotną sygnału powiększania
Aplikacje systemu kontroli obrazu
- System inspekcji obrazu serii PEAK jest kompatybilny z całą linią czujników pomiarowych światłowodowych Omron, oferując więcej możliwości precyzyjnych wymogów pomiarowych
- Stabilne pomiary nachylonych lub zakrzywionych powierzchni
- Stabilne pomiary różnych typów materiałów
- Stabilne pomiary powierzchni gładkich lub grubych

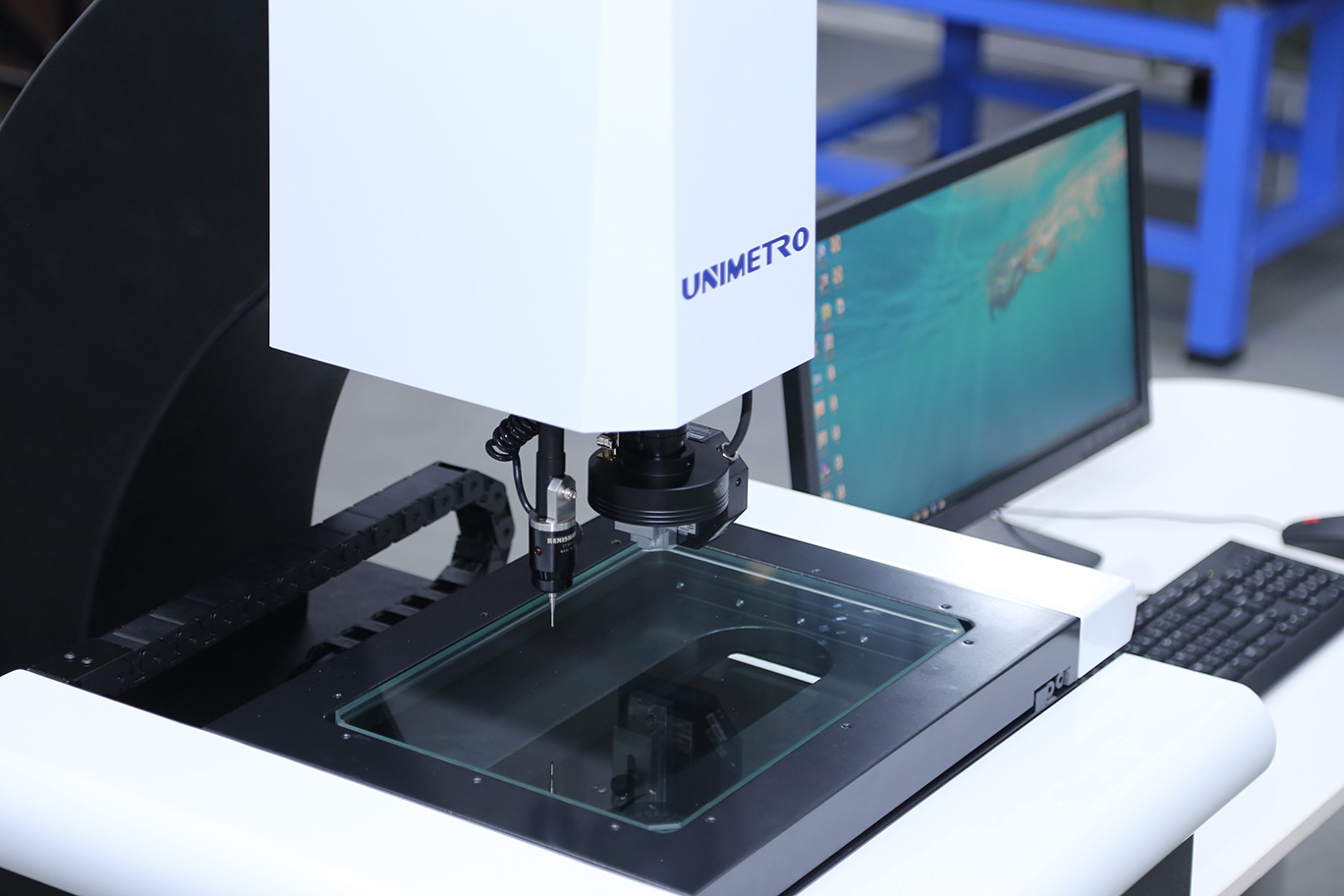

- System inspekcji obrazu serii PEAK jest kompatybilny z sondą dotykową Renishaw jako opcjonalną konfiguracją, umożliwiającą użytkownikom osiągnięcie funkcji pomiarowych 2D i 3D w jednej maszynie
- Oprogramowanie może obliczyć przesunięcie pomiędzy soczewką optyczną a sondą dotykową, zapewniając, że wszystkie wyniki pomiarów znajdują się w ramach jednego układu współrzędnych.Wyniki pomiarów mogą być wydane jako rysunki 3D do inżynierii odwrotnej
Funkcje oprogramowania
Oprogramowanie UNIMETRO INSPECT3D posiada przyjazny dla użytkownika interfejs użytkownika, jest łatwe w nauce i oferuje potężne funkcje, które umożliwiają użytkownikom szybkie i precyzyjne pomiary.Oprogramowanie oferuje pełny język angielski interfejs użytkownika i pozwala również na rozwój nowych języków.
- Wprowadzenie pliku CAD i pomiaru
- Zestaw części i pomiar makro
- Autofokus i pomiar wysokości
- Funkcja nawigacji pomaga szybko zlokalizować
- Mocna funkcja pomiaru geometrycznego
- Wielokrotne raporty danych i graficzna funkcja wyjścia danych
- Elastyczny program użytkownika
- Tworzenie elementów odniesienia
- Mocna funkcja wykrywania krawędzi
- Wspieranie wielu zewnętrznych akcesoriów
- Automatyczne obliczenie tolerancji geometrycznych elementów
- Szybkie i wygodne pomiar skomplikowanej produkcji
Parametry techniczne
| Model |
PEAK 300 |
PEAK 400 |
| Wymiar (mm) (L*W*H) |
850*650*1060 |
1000*800*1080 |
| Zakres pomiaru (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Dokładność (μm) |
3+L/200 |
3+L/200 |
| Powtarzalność (μm) |
3 |
3 |
| Masę (kg) |
120 |
150 |
| Kamera |
Analogiczna kamera CCD klasy przemysłowej i karta wideo SV2000E |
| Lensy |
Ręczne soczewki zoomowe z wgnieceną soczewką 0,7-4,5X / 0,7-4,5X ręczne soczewki zoomowe ze zwrotem sygnału (opcjonalnie) / soczewka zoomowa automatyczna (opcjonalnie) |
| Zwiększenie |
18-188X (różne połączenie aparatu i obiektywu prowadzi do różnego zakresu powiększania) |
| Poziom wzrostu |
8.1-1.3mm (różne połączenie aparatu i obiektywu prowadzi do różnego zakresu FOV) |
| Odległość pracy |
108 mm |
| Rozdzielczość w skali liniowej |
00,0005 mm |
| Oświetlenie |
Programowalne 3 pierścienie, 8 sekcji światło pierścieniowe powierzchniowe, programowalne światło równoległe |
