Aplikacja
Seria opraw Flexfix jest szeroko stosowana w różnych branżach, takich jak elektronika, lotnictwo, motoryzacja, tworzywa sztuczne czy opieka medyczna.Można go wprowadzić do wszystkich rozmiarów i modeli CMM i VMM.Są to narzędzia, dzięki którym proces pomiarowy staje się elastyczny, powtarzalny i ustandaryzowany.

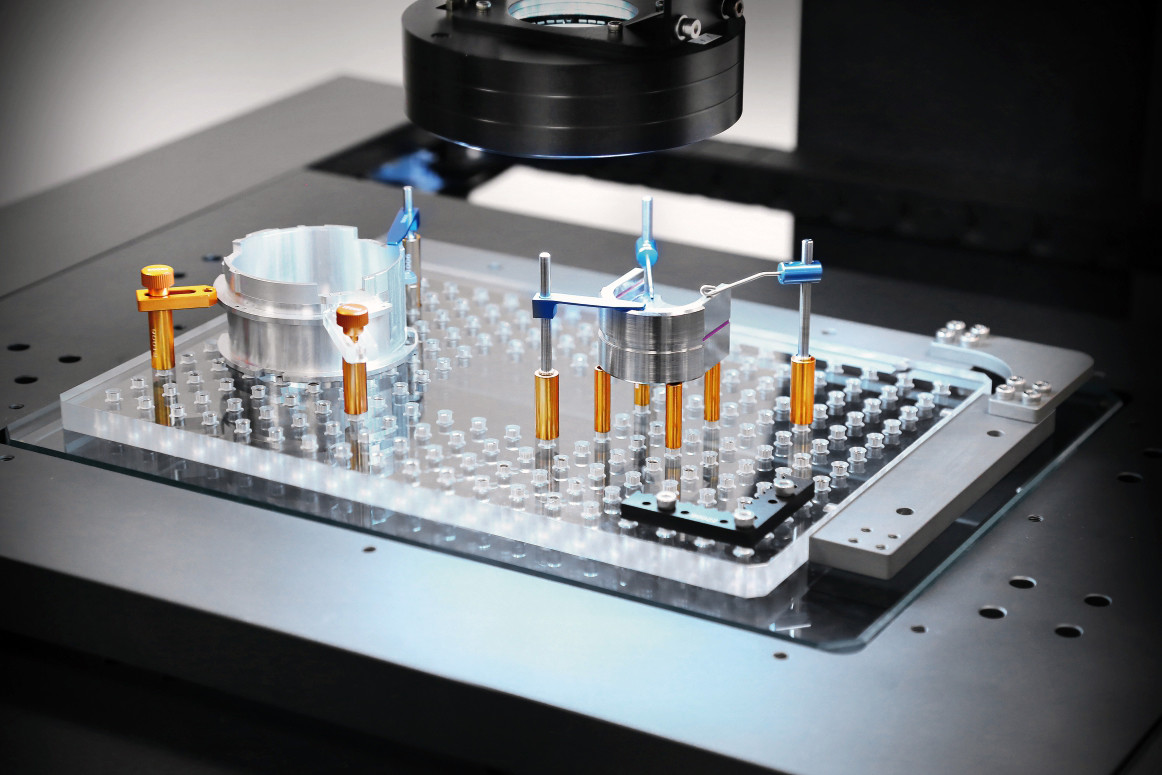

oprawy VMM
Aplikacja wizyjnej maszyny pomiarowej zawsze zawiera różne części o różnych kształtach lub materiałach.Niektóre są nawet pozbawione efektywnej płaszczyzny odniesienia, aby prawidłowo zlokalizować je na scenie pracy.Opracowanie specyficznych urządzeń dla każdego komponentu powinno charakteryzować się niską wydajnością i wysokimi kosztami.Dlatego opracowaliśmy zestaw mocowań VMM serii Flexfix i płyty bazowe, aby pomóc użytkownikom zaoszczędzić czas i koszty, ale także umożliwić szybkie i niezawodne mocowanie podczas procesu pomiarowego VMM.Seria Flexfix pomaga poprawić przepustowość, odtwarzalność i dokładność procesu kontroli dzięki szybkim i powtarzalnym konfiguracjom mocowań.

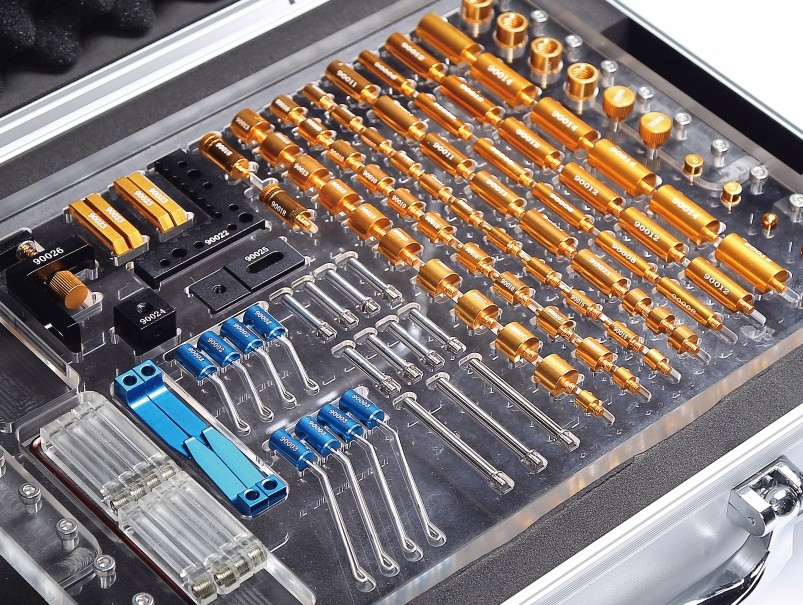

Zestaw mocujący VMM
Oprawy Flexfix serii VMM są zaprojektowane jako kompletny zestaw komponentów.Przestudiowaliśmy większość aplikacji pomiarowych VMM na podstawie naszych doświadczeń użytkowników VMM i odnieśliśmy się do różnych typów części, aby opracować komponenty zestawu osprzętu.Zestaw zawiera elementy podtrzymujące, dociskające i przytrzymujące, które umożliwiają użytkownikowi łatwe zarządzanie mocowaniem bez użycia specjalnych narzędzi.Niezależnie od kształtów lub materiałów, użytkownik może łatwo znaleźć rozwiązanie mocujące podczas procesu pomiarowego.
Elementy zestawów osprzętu
Wszystkie komponenty są wykonane w precyzyjnym procesie produkcyjnym i pokryte powłoką anodowaną.Każda część jest oznaczona laserowo, więc cała kombinacja komponentów może być powtarzalna dla kolejnych kontroli.Co pomaga wyeliminować zmienność różnych części lub operatorów oraz zwiększyć dokładność i powtarzalność pomiaru.
Płytki bazowe
W przypadku pomiarów VMM w większości przypadków tworzymy płytę bazową osprzętu VMM z akrylowym materiałem o wysokiej przepuszczalności i płaskości, który zapewnia prostą ścieżkę światła od światła konturowego, zachowując pierwotną dokładność pomiaru maszyny.
Metalowe gwinty śrubowe M4 są montowane wewnątrz płyty podstawy, elementy można mocno zamocować i znacznie wydłużyć cykl życia płyty podstawy.
Oferowany jest również magnetyczny narożnik do szybkiego montażu typu L, użytkownik musi tylko założyć i zmierzyć, co znacznie zwiększa wydajność pomiaru.
Rozmiary talerzy:
300*200mm, gwinty M4
400*300mm, gwinty M4
300*300mm, gwinty M4
400*400mm, gwinty M4
Niestandardowe rozmiary
Lista komponentów
|
Przedmiot
|
Ocena
|
Ilość
|
|
Zacisk napinający
|
90001
|
4
|
|
Krótki zacisk naciągu drutu
|
90002
|
4
|
|
Zacisk napinający długi drut
|
90003
|
4
|
|
Krótki wspornik zacisku
|
90004
|
8
|
|
Długi wspornik zacisku
|
90005
|
3
|
|
Odstęp 6*5mm
|
90006
|
3
|
|
Odstęp 6*10mm
|
90007
|
6
|
|
Odstęp 6*25mm
|
90008
|
6
|
|
Odstęp 9*5mm
|
90009
|
3
|
|
Odstęp 9*10mm
|
90010
|
6
|
|
Odstęp 9*20mm
|
90011
|
6
|
|
Odstęp 9*25mm
|
90012
|
6
|
|
Odstęp 12*10mm
|
90013
|
6
|
|
Odstęp 12*25mm
|
90014
|
6
|
|
Płaski dystans 6*10mm
|
90015
|
4
|
|
9*10mm płaski dystans
|
90016
|
4
|
|
Płaski dystans 12*10mm
|
90017
|
4
|
|
Regulowany dystans 9 mm
|
90018
|
2
|
|
Kula 6mm typu Standoff
|
90019
|
2
|
|
Adapter wielokierunkowy
|
90020
|
2
|
|
Śruba wspornika naciągu
|
90021
|
2
|
|
Blok L
|
90022
|
1
|
|
Regulowany suwak
|
90023
|
4
|
|
Blok przełączania kierunku
|
90024
|
1
|
|
Podstawa bloku przełączania kierunku
|
90025
|
1
|
|
Wsparcie napięcia
|
90026
|
1
|
|
Przejściówka z M4 na M8
|
90027
|
4
|
|
Przezroczysta regulowana zjeżdżalnia
|
90028
|
8
|
|
Śrubokręt M3
|
90029
|
1
|
|
Płyta do pakowania komponentów
|
|
|
|
Śruby M4*10 (20 szt.)
|
|
|
|
Pakowanie walizki
|
|
|
