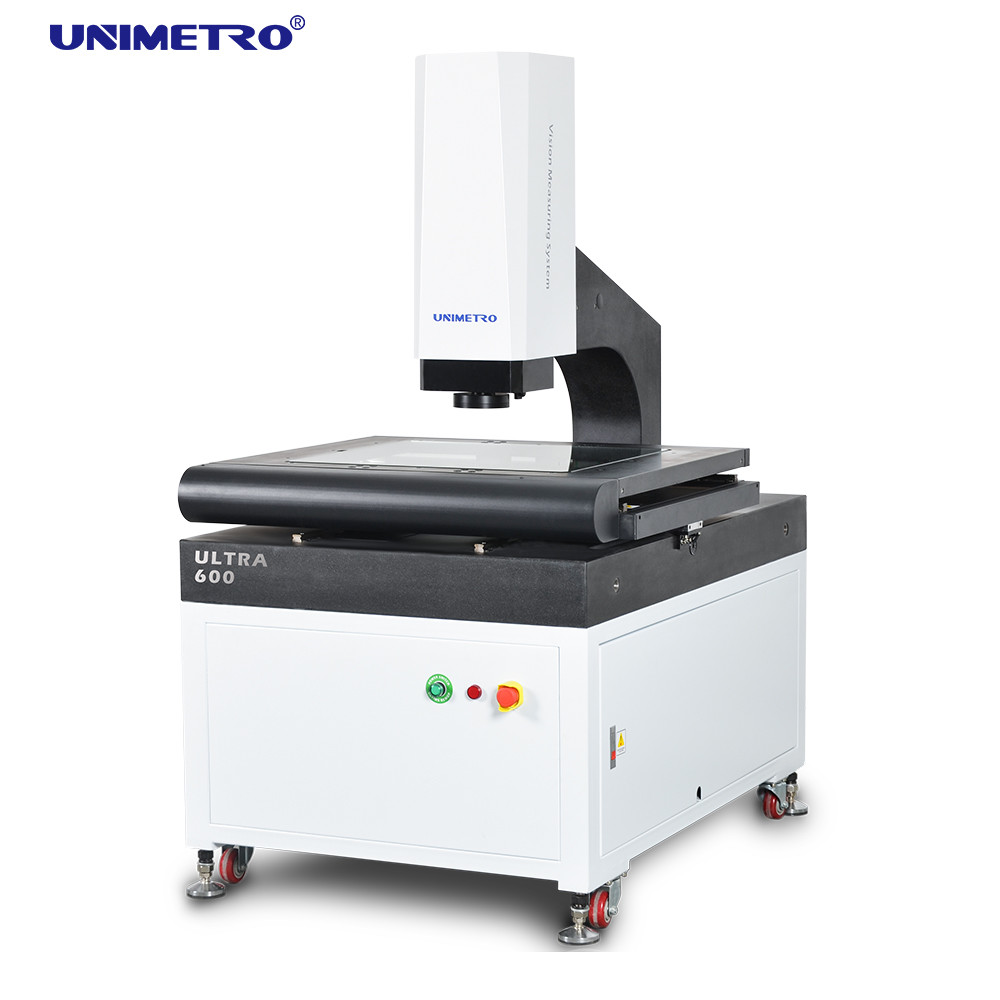

Nazwa produktu: | Wizyjny system pomiarowy | Wymiar: | 1950*1280*1700mm |
---|---|---|---|
Skala: | 600*500*200mm | Dokładność pomiaru: | 2,5+L/200um |
Powtarzalność: | 2,5um | Rozdzielczość skali liniowej: | 0,1um |
Układ napędowy: | Sterowanie CNC, układ napędowy AC Servo z zamkniętą pętlą, sterowanie joystickiem, myszą lub klawiat | Oświetlenie: | Programowalne 8-sekcyjne oświetlenie pierścieniowe LED, równoległe światło obrysowe LED |
High Light: | systemy odczytu dro,cyfrowy odczyt dro,równoległy wizyjny system pomiarowy LED |
Wizyjny system pomiarowy serii ULTRA to w pełni automatyczna wizyjna maszyna pomiarowa o wysokiej dokładności, opracowana do pomiarów GD&T z 3-osiowym automatycznym sterowaniem silnikowym.Wyposażony w automatyczne ustawianie ostrości, automatyczne sterowanie oświetleniem oraz automatyczny ruch konfiguracji sprzętu i oprogramowania, aby pomiar wymiarów liniowych i geometrycznych był szybki i dokładny.
Cechy
◆ Kontrola szczegółów jakości
Ø Granitowa podstawa i kolumna, doskonała stabilność;
Ø Aluminiowa scena robocza, spraw, aby sterowanie ruchem szybko reagowało i było elastyczne;
Ø Etap pracy z twardą obróbką powierzchni utleniania zapobiegającą zarysowaniom;
Ø Standard z precyzyjną prowadnicą liniową, szlifierską śrubą kulową i serwosilnikiem AC itp., Aby zapewnić precyzję i stabilność systemu ruchu;
Ø Zintegrowany system sterowania, wbudowany w sterowanie ruchem i wszystkie sterowanie sygnałem, takie jak oświetlenie i odczyt skali liniowej, zapewnia wyjątkowo stabilną pracę maszyny.
◆ Konfiguracja o wysokiej wydajności
Ø XYZ trzyosiowe automatyczne sterowanie CNC i dokładne pozycjonowanie;
Precyzyjna szklana skala liniowa Ø 0,1 um zapewniająca dokładność pozycjonowania i dokładność pomiaru systemu;
Ø Kolorowa kamera GIGA o wysokiej rozdzielczości, aby zaspokoić potrzeby wyraźnej obserwacji i dokładnego pomiaru;
Ř 6,5-krotny obiektyw zmiennoogniskowy o wysokiej rozdzielczości, dokładne podwojenie i wymagana tylko jednokrotna korekcja pikseli;
Ø Z programowalną powierzchnią 5-pierścieniową 8-częściową diodą LED Zimne oświetlenie i równoległe oświetlenie konturowe LED oraz wbudowaną inteligentną regulację światła, może automatycznie kontrolować jasność w 8-częściowym i inteligentnie realizować regulację jasności na poziomie 256.
◆ Elastyczna rozszerzalność
ØMulti typy czujników bezdotykowych i system szybkiego mocowania są dostępne jako opcja, która może spełnić różne wymagania pomiarowe różnych klientów
Kolorowe światło pierścieniowe LED ØMavable jest dostępne dla serii ULTRA, co sprawia, że seria jest bardziej elastyczna i wydajna dla różnych części z różnymi rodzajami materiałów lub kształtów, oferuje mocniejsze zastosowanie pomiarowe.
ØDzięki elastycznej rozbudowie serii ULTRA jest kompatybilna z sondą dotykową, bezdotykowymi czujnikami pomiarowymi i ramieniem robota, znacznie zwiększając wydajność pomiaru.
Wprowadzenie do funkcji
- Oprogramowanie zapewnia dokładne ustawianie ostrości, szybkie ustawianie ostrości i funkcje pomiaru obrazu, a dokładność powtarzania może osiągnąć 3um (powyżej 2x powiększenie optyczne).
-- Oprogramowanie zapewnia różne tryby sterowania ruchem dla wygodnej i szybkiej operacji pozycjonowania.
1. Uchwyt operacyjny;2. Środkowe kliknięcie w oknie obrazu;3. Środkowe kliknięcie w oknie rysunku;4. Przenieś okno listy elementów do elementu;5. Kliknij myszą w oknie sterowania ruchem;6. Środkowy przycisk myszy w oknie skanowania;7. Środkowy przycisk myszy w oknie mapy;8. Wprowadź wartość współrzędnych.
- Oprogramowanie zapewnia różnorodne funkcje korekcji błędów systemowych, takie jak: kompensacja liniowa, kompensacja przekroju, kompensacja błędu prostopadłości, kompensacja błędu prostoliniowości osi Z, kompensacja błędu przesunięcia środka obiektywu, aby zapewnić dokładność dowolnej pozycji w płaszczyźnie XY może osiągnąć 2um.
-- Oprogramowanie obsługuje dodanie prostej sondy na podstawie pomiaru obrazu w celu realizacji prostego pomiaru wymiarów 3D i tolerancji linii struktury.
-- Oprogramowanie może zaimportować widok nawigacji, kliknąć środkowym przyciskiem myszy i zlokalizować pozycję do przetestowania w wygodny i szybki sposób.
Parametry
Model |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
Podróż w osi X/Y (mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Podróż w osi Z |
200mm (można podnieść zgodnie z wymaganiami klientów) |
||||
Skala liniowa osi X/Y/Z-3 |
Rozdzielczość liniowej skali szkła: 0,1um |
||||
Tryb nawigacji |
Precyzyjna prowadnica liniowa, dwutorowa prowadnica z podwójnym suwakiem. |
||||
Tryb działania |
Kontroler joysticka, obsługa myszy, program automatycznego wykrywania. |
||||
Dokładność |
Oś XYZ: ≤2,5 + L/200um |
||||
Powtarzalność |
±2,5um |
||||
System wideo |
CCD |
Kolorowa kamera CCD 1/3" o wysokiej rozdzielczości |
|||
Obiektyw |
Obiektyw zmiennoogniskowy o 6,5-krotnym powiększeniu;Powiększenie optyczne: 0,7X-4,5X;Powiększenie wideo: 26X ~ 172X (monitor 21,5 cala) |
||||
Układ oświetlenia |
Kontur |
Równoległe oświetlenie konturowe LED |
|||
Powierzchnia |
0 ~ 255 Bezstopniowa regulacja 5-pierścieniowego, 8-częściowego oświetlenia powierzchniowego LED |
||||
Powiększenie |
0,7X ~ 4,5X |
||||
Oprogramowanie pomiarowe |
W pełni automatyczne oprogramowanie pomiarowe UNIMETRO 2D |
||||
Ładowność |
±2,5um |
||||
Środowisko pracy |
25kg |
||||
Zasilacz |
Temperatura 20 ℃ ± 2 ℃, Zakres wilgotności <2 ℃/godz., Wilgotność 30 ~ 80%, Wibracje <0,002 g, <15 Hz |
||||
Dwymiar (szer. * głęb. * wys.) (mm) |
220V/50Hz/10A |
||||
Dwymiar (szer. * głęb. * wys.) (mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Waga netto (kg) |
380 |
450 |
600 |
800 |
* L to pomiar długości (mm), mechaniczna dokładność osi Z i dokładność ogniskowania jest związana z powierzchnią przedmiotu obrabianego.
* Powiększenie jest wartością przybliżoną, jest związane z wymiarami monitora i rozdzielczością.
* Pole widzenia (mm) = (przekątna*pozioma*pionowa)
* Obiektywy 0,5X lub 2X są dostępne opcjonalnie i realizują powiększenie obrazu: 13X ~ 86X lub 52X ~ 344X.
