Rezolucja: | 0,1 um | Ładowanie etapu pracy: | 10kg |
---|---|---|---|
Pomiar bezwzględny wymiaru zewnętrznego: | 0 - 100mm | Pomiar przyrostu wymiaru zewnętrznego: | 0-750mm |
High Light: | horizontal profile projector,profile projector machine |
Cechy
Podstawa maszyny wykonana jest z żeliwa o wysokiej wydajności, z procesem starzenia, wysokiej stabilności.
Wrzeciono pomiarowe wykorzystuje optymalną konstrukcję kwadratową, zapewnia stabilność ruchu podczas procesu pomiarowego.
Wiele potężnych akcesoriów do wyboru, spełniających różne wymagania pomiarowe.
Kratowe źródło światła wykorzystuje generator podczerwieni, który ma zaletę niskiego napięcia, niskiego prądu, małych rozmiarów i długiego cyklu życia.

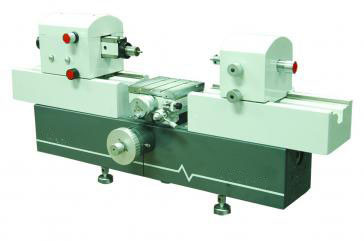

Długościomierz UNIDL-36H wykorzystuje system pomiarowy o wysokiej dokładności, zgodnie z zasadą Abbego, oferując wysoką precyzję pomiaru.
Seria wykorzystuje wysokowydajny optyczny system siatkowy i system podziału, o wysokiej dokładności i stabilności.
Zawiera potężne oprogramowanie, kompensujące błąd odczytu i błędy spowodowane różnicą temperatur oraz funkcję automatycznej identyfikacji punktów zwrotnych.
Parametry
Zakres pomiarowy (mm):
Wymiar zewnętrzny: pomiar bezwzględny 0 - 100, pomiar przyrostowy 0-750
Wymiar wewnętrzny: za pomocą małego haka pomiarowego (maks. głębokość 12, maks. grubość 50): 10-480
Używając dużego haka (maksymalna głębokość 50, maksymalna grubość 85): 30-450
Przy użyciu elektrycznego przyrządu pomiarowego: przy użyciu elektrycznego haka pomiarowego 1-60, przy użyciu uniwersalnego haka 14-112
Rozdzielczość: 0.1um
Dokładność: (temperatura 20°C±0,2°C)
Model | Pomiar wymiarów zewnętrznych | Pomiar wymiaru wewnętrznego |
JD36 | 0,3um | 0,7um |
JD36-H | 0,2um | 0,6um |
Pomiar średnicy środkowej gwintów wewnętrznych:
Za pomocą małego haczyka (mała średnica to 13-30)
Używając dużego haka, mała średnica to 31-2 x (70 - grubość ścianki), podziałka: 0,5 - 6
Pomiar średnicy zewnętrznej środka (mm): max.200, skok 1 - 6
Nacisk pomiarowy (N): 0, 1,5, 2,5
Błąd wyświetlania wartości:
Model | Pomiar wymiarów zewnętrznych | Pomiar wymiaru wewnętrznego |
JD36 | 2σ≤0.2um | 2σ≤0.4um |
JD36-H | 2σ≤0.1um | 2σ≤0.3um |
Uniwersalny etap roboczy: wymiar instalacyjny (mm), około 160 x 160
Zakres regulacji wysokości (0-100)mm, przesuw poprzeczny: 25mm
Wokół nachylonej osi Y: ± 3 stopnie, obrót stołu roboczego: ± 4 stopnie
Obciążenie etapu pracy: 10 kg
Wymiar dopasowania średnicy wewnętrznej pokrywy pomiarowej: φ6H7
Średnica zewnętrzna pręta pokrywy pomiarowej i dopasowanie wewnętrzne pokrywy pomiarowej: φ6g6
Środowisko pracy: temperatura 20 ℃ ± 0,5 ℃, wilgotność ≤ 60% RH
Waga: 170 kg
Wymiar (mm): 1060 X 390 X 450
