| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Model Number: | UNPJ26-400H |
| Minimum Order Quantity: | 1 |
| Cena: | Discussible |
| Packaging Details: | Wood case |
| Delivery Time: | 15 work days |
| Payment Terms: | T/T |
| Supply Ability: | 5 per month |
| Powierzchnia przepuszczająca światło: | Światłowód | Struktura optyczna: | Poziomy |
|---|---|---|---|
| Wymiar etapu roboczego (mm): | 450 x 150 | Zakres pomiarowy (mm): | 250x150 |
| Dokładność pomiaru: | 3+L/75um (L to długość pomiarowa, jednostka: mm) | Maks. ładowanie (kg): | 5 |
| Podkreślić: | digital profile projector,profile projector machine |
||

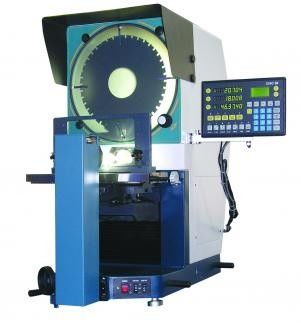

Projektor poziomego profilu optycznego UNPJ26-400H jest zaprojektowany do ogólnego zastosowania, ma inteligentną konstrukcję i łatwą obsługę, oś Z wykorzystuje wysokiej wydajności V-type guide way,Przekaz jest lekki i wygodny.
Oświetlenie konturowe jest przełączeniem z wysokiej jasności na niską jasność, odpowiednie do pomiaru różnych części.
Światło powierzchniowe wykorzystuje włókno optyczne do transmisji, ma niewielkie rozmiary, wysoką jasność i łatwą obsługę.Projektor poziomego profilu optycznego serii UNPJ26-400H jest osadzony z dużym ekranem projekcyjnym, jest idealnym instrumentem pomiarowym dla części wału.
Wymiar etapu pracy ((mm) | 450 x 150 |
Zakres pomiaru ((mm) | 250 x 150 |
Zakres ostrości ((mm) | 0-80 |
Rozstrzygnięcie ((mm) | 0.001 |
Dokładność pomiaru | 0.001 |
Maksymalne obciążenie ((kg) | 5 |
| Lensy | ||||
|---|---|---|---|---|
Zwiększenie | 10X | 20X | 50X | 100X |
Zakres widzenia | φ40 mm | φ20mm | φ8 mm | φ4 mm |
Odległość robocza | 88 mm | 81 mm | 54 mm | 45 mm |
Ekran projektoru
Średnica ekranu: 400 mm
Zakres obrotu: 0 - 360 stopni
Rozdzielczość kąta obrotowego: 1 ̊
Dokładność pomiaru obrotowego: 4 ̊
Błąd powiększania: 0,08%
Oświetlenie
Światło konturne i światło powierzchniowe: lampa halogenowa 24V150W
Światło powierzchniowe: lampa halogenowa o mocy 24V150W, z włączonym urządzeniem odblaskowym
Środowisko pracy
20°C±5°C, wilgotność 40%-70%RH
Wymiary robocze (mm): 687 x 443 x 942
Waga: 150 kg
Q1: Czy jesteś fabryką czy firmą handlową?A1: Jesteśmy fabryką i dajemy najszybszą odpowiedź w ciągu 24 godzin.P2: W czym głównie zajmuje się pańska firma?Odpowiedź: Głównie produkujemy maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, armatury CMM i VMM itp.P3: Jak wybrać odpowiednią specyfikację?A3: Tak długo, jak nam powiecie różnorodność i rozmiar produktu, który ma być zmierzony, nasz profesjonalny zespół doradziłby wam instrument pomiarowy odpowiednich specyfikacji.Q4: Czy akceptujesz usługę na zamówienie?A4: bądź pewien! możemy dostarczyć nie tylko typowe maszyny, ale także maszyny dostosowane do potrzeb klienta.P5: Jaki jest okres gwarancji?A5: Nasz okres gwarancji produktu wynosi 1 rok.
